Beckhoff и электрика

02/09/2011 13:15:50

Прежде чем дальше вести рассказ о программировании контроллера Beckhoff и подключения его к компьютеру, хотелось бы отдельный пост уделить вопросам электрики, так как собственно эту электрику мы и автоматизируем. Совершенно понятно, что внедрение умного дома диктует определенные условия, поэтому хотелось бы это обсудить.

1. Стыкова контроллера и сети 220V (Реле)

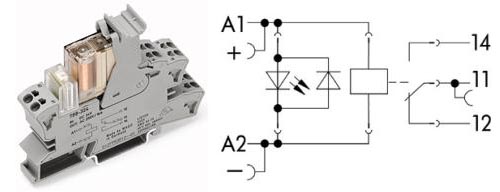

У компании Beckhoff есть модули, которые позволяют коммутировать 220V, однако, те которые поддерживают ток коммутации 16А очень дороги и только под заказ, а дешевые коммутируют ток не более 0,5А то есть по сути сигнальные. Поэтому я купил сигнальные модули выхода на 8 каналов 24VDC и купил промежуточные силовые реле с входным напряжением 24VDC. Я заказал в WAGO переключающее реле 788-324 с индикацией статуса с током коммутации 16А (см рисунок). Вышли они по 250 рублей за штуку, но правда пришлось ждать поставку. В принципе такого плана реле есть практически у многих производителей электро оборудования (ABB, IEK, F&F). Брать лучше всего именно переключающие, чтобы иметь одновременно и нормально замкнутые и нормально разомкнутые контакты для разных задач. Так например для лампочки я использую нормально разомкнутые, а для розеток подключил к нормально замкнутым.

2. Как нам прокладывать провода?

Как я уже писал выше, внедрение элементов умного дома планировалось у меня еще на стадии строительства, поэтому у меня не было ограничений, как и куда прокладывать провода. Однако, это не повод расслабляться. В вопросе как класть провода есть над чем подумать...

Опишем два разных подхода по прокладке электропроводки:

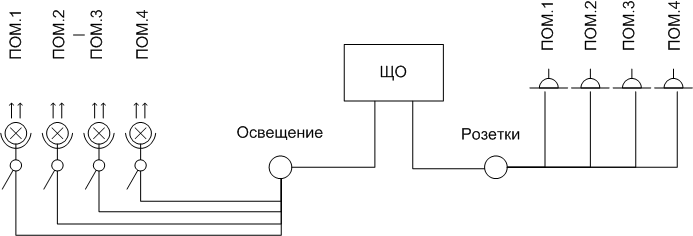

1) Классическая схема, которая была нарисована в проекте электрики к моему дому и не подразумевала автоматизацию. Мой проект предусматривал следующие 8 групп потребителей (8 кабелей от щитка):
- отдельный кабель на электроплиту - с ним все ясно, его я не трогаю пока
- одна группа для фасадного освещения - отлично, эта группа готова к автоматизации
- 3 группы освещения + 3 группы розеточные. Эти группы по проекту парами расходятся от щитка в разные части дома, доходят до распаечных коробок, от которых расходятся к потребителям в разных помещениях. Одна пара по проекту предназначается для потребителей в 4 помещениях (всего в доме 12 помещений).

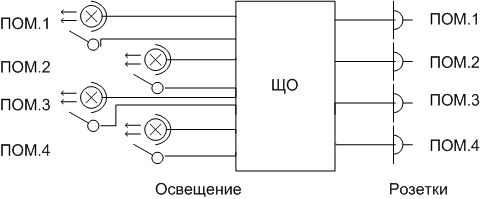

2) Классическая схема "умного дома" подразумевает, что контроллер располагается в основном щитке (или в отдельном щитке рядом с ним), от каждого датчика (выключатель, датчик движения и пр.) идут сигнальные провода к контроллеру (ВХОДЫ) и от каждого потребителя идет силовой кабель в основной щиток (ВЫХОДЫ).

3. Выключатели

Для автоматизации освещения вместо выключателя надо ставить кнопку. В качестве кнопки я выбрал LEGRAND серия SUNO (артикул 774611). Комплект стоит 92 рубля сам механизм + 28 рублей рамочка = 120 рублей.

Еще небольшой нюанс при прокладке кабеля для осветительных приборов. От промежуточного щитка я проводил кабель не напрямую к лампочке, а по традиционной схеме - сначала до установочной коробки выключателя, а потом от коробки до лампочки. В коробке я просто срастили эти провода и там спрятали. Это я сделал на случай, если придется перейти на традиционную схему, вдруг жизнь-злодейка прижмет и буду продавать дом, а новый хозяин захочет, чтобы все было параллельно и перпендикулярно.

Также в процессе монтажа возникла дополнительная проблема. Если с прокладой проводов от предполагаемого места расположения основного щитка до места установки потребителей мои Джамшуты справились безукоризненно, то для мотнажа были приглашены профессиональные электрики. Они быстро и качественно установили все приборы, смонтировали основной щиток и под моим руководством смонтировали промежуточные щитки. У меня уже был заготовлен сконфигурированный контроллер чтобы ставить кнопки и начать подключать сигнальные провода на входы и выходы, однако вытащеный из коробочки контроллер не вызвал энтузиазма у работяг, у них горел другой объект. "Давай запустим электричество на все лампочки и розетки, расчитаемся, а дальше е$$сь как хочешь" - сказали суровые питерские электрики. И хотя воткнуть контроллер привел бы к желаемому им результату быстрее, но воинственная необразованность взяла верх. Мне пришлось закупить обыкновенные выключатели той же серии, которые они за час везде установили и вместо контоллера сообразить некоторую коммутационную коробку, которая коммутировала бы 24V от соответствующего выключателя на нужный выход реле. В итоге все заработало и работяги ушли довольные выполненной работой. Ну а я потом заменил выключатели на кнопки...
