До...автоматизация гаражных ворот или как не забыть про цепочку

30/01/2015 16:48:04

Есть такой известный, как нынче говорят, "баян" про Сару/Мойшу/Изю/Абрама (выбрать по вкусу) и дверь. Вкратце звучит примерно так. Засыпают муж и жена и тут жена говорит. - Абрам, а ты закрыл дверь на замок? - Да, Сара, закрыл. - А на второй? - Тоже. - А щеколду задвинул? - Задвинул. - Цепочку на дверь тоже повесил? - Нет, забыл. - Ну вот, заходите люди добрые, берите что хотите!

Я, конечно, не Абрам и даже не Изя, но, выезжая из своего гаража с автоматическими воротами, я часто... забываю их закрыть. Давно подозревал, что память изменяет мне со склерозом, но когда это снова случилось морозным зимним днем, и ворота в гараж, а соответственно и в дом были открыты несколько часов к ряду, я понял, что с этим надо что-то делать. Полагаться на медицину, как вы понимаете, бессмысленно, ибо она не дает никаких гарантий, а значит надо положиться на технику!

В своем доме я использую белорусские секционные ворота "Алютех" с приводом известной итальянской фирмы Came. Итальянский мотор V900E имеет вполне себе типичную для всех приводов функциональность, позволяющую открывать и закрывать ворота с радио пульта. Но к сожалению автоматика привода не предоставляет никакой обратной связи. На плате привода выведена клеммная колодка с контактами для управления приводом (это нам еще пригодится), но нет никакой возможности определить положение ворот (хотя бы на уровне открыто/закрыто). А ведь электроника привода это знает... (во всяком случае о том, что ворота во что-то уперлись). Я не стал критиковать итальянских рагацци, к которым отношусь с большой теплотой и любовью, и применил решение, позволяющее гарантированно определять факт полного закрытия ворот.

Концевой выключатель, разумеется, лучшее средство, которое придумало человечество для борьбы с синдромом "открытых гаражных ворот". Был приобретен добротный массивный концевик Ruichi Z-15GW22-B с колесиком и пружинкой, позволяющей объекту, который нажимает на рычаг прибора, иметь некоторый люфт, что в данной ситуации абсолютно к месту.

Концевик Ruichi
Концевик на фоне коннектора RJ-45 (для масштаба). Штуковина, как видите, вполне серьезная!

Самым важным во всей этой затее было определиться с местом крепления концевика. Необходимо было выбрать такое расположение, чтобы концевик и связанные с ним элементы не создавали помех при движении ворот и проезжающего под ними всяческого транспорта. Нужно, чтобы на концевик не воздействовала влага и чтобы его нельзя было случайно задеть или оторвать. И место такое есть!

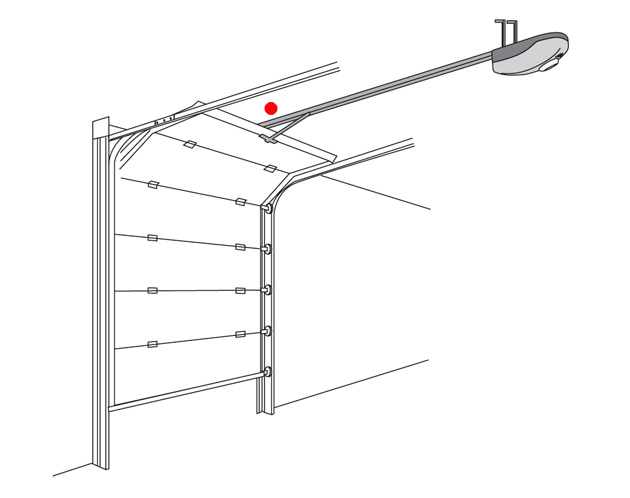

Место установки концевика гаражных ворот
Красной точкой помечено место установки концевика гаражных ворот

Лучшее место для концевика - это, конечно, потолок. Там и сухо и тепло, разве что какая-нибудь залетная муха укусит, но это не страшно. Но как он там работает? - спросите вы. А сейчас объясню. На концевик нажимает рычаг, который связывает приводную цепь с полотном ворот. Ну вот та металлическая хрень по центру. А вот и фотография.

К пластиковому креплению рычага ворот я приделал металлическую планку, бесхозно валявшуюся в куче хлама, а концевик закрепил на уголок к потолку с помощью гайки еще советских времен, которая почему-то была выкрашена в красный цвет. И смотрится нарядно и руководство велело заниматься импортзамещением. Вот, воплощаем наказы сверху. Советские гайки в запасниках еще имеются, ежели чего.
Таким образом когда ворота полностью закрываются и рычаг ворот оказывается в определенном положении, планка нажимает на колесико, пружинка сжимается и концевик щелкает. Тут главное в правильном месте закрепить концевик, но дело это не хитрое, благодаря довольно большому ходу пружинки.

Ну а дальше все предельно просто, особенно когда у вас есть такой замечательный прибор как MegaD-328 Kit. Концевик я подключил к стандартному входу таким образом, чтобы вход был активным при закрытых воротах, а при открытых цепь размыкалась. Так всегда делают в охранных системах, чтобы контролировать потенциальную неисправность всех элементов и проводки. Вход настроен как P&R. При открытии или закрытии ворот информация отправляется на домашний сервер. Но постойте! Сервер знает, что ворота открылись, как же он их может закрыть? А очень просто. Обратимся к инструкции на привод гаражных ворот Came V900E.

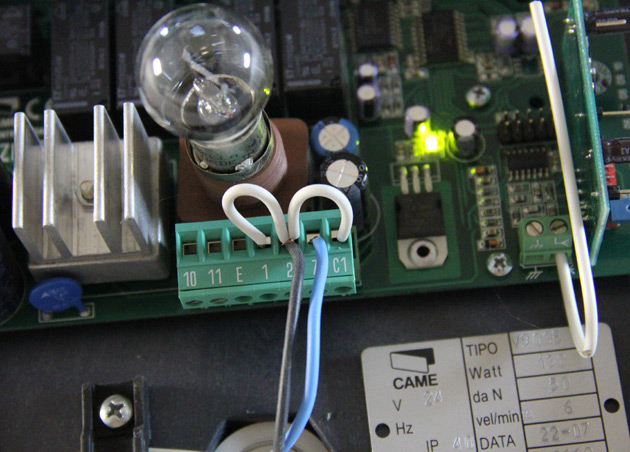

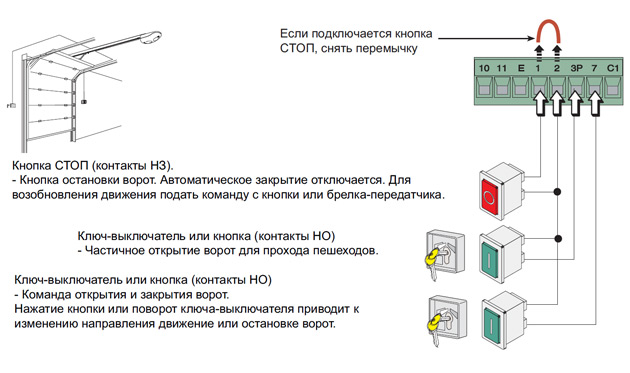

На плате привода имеется специальный разъем для подключения аксессуаров. Как мы можем видеть на данной схеме, достаточно подключить кнопку к контактам 2 и 7, чтобы иметь возможность управлять открытием и закрытием ворот. Так я сделал, но подключил не кнопку, а релейный выход модуля MegaD-328-R Kit.


Лампочка, кстати, не родная. Я про нее рассказывал.

Собственно, подключая привод к MegaD-328 и домашнему серверу, мы уничтожаем целое стадо ушастых зверьков. Во-первых, мы всегда теперь знаем закрыты ли фактически ворота или нет. Во-вторых, мы можем ворота автоматически закрыть, если они остаются открытыми дольше 3-5 минут. В-третьих, мы можем, подключив к MegaD-328 кнопку или несколько кнопок, что, собственно я и сделал, управлять воротами не только с брелков. В-четвертых, ворота можно закрыть или открыть через Web-сервер Умного Дома из Интернета с телефона или компьютера. Ну, знаете, бывают ситуации, когда тебе привозят какой-нибудь груз, а ты застрял в пробке на 2 часа... Имея камеры наблюдения и возможность открыть и закрыть ворота удаленно мы значительно расширяем возможности Умного Дома.

MegaD-328 Kit
MegaD-328 Kit установлен шкафу Legrand XL3 160

Но и это еще не все. Теперь наконец-то, заезжая в гараж, свет в нем загорается автоматически (так как и освещение гаража подключено к MegaD-328) и также автоматически гаснет через 120 секунд после закрытия ворот. А чтобы свет включался только тогда, когда вы заезжаете в гараж и не включался, когда выезжаете, достаточно установить внутри гаража простейший датчик движения. И алгоритм тут в самом примитивном виде такой. Если в течение 5 минут датчик движения внутри гаража не срабатывал, а ворота начали открываться, значит включить свет (автомобиль заезжает). Если датчик движения сработал, значит не включать (автомобиль выезжает), а если включен, то после закрытия ворот выключить. Реализацию этого сценария в коде вы можете найти в демо-интерфейсе, доступном для скачивания.

Вот примерно так копеечный концевик и электроника Умного Дома позволяют улучшить комфорт и безопасность. Теперь цепочку на дверь будет вешать техника. И табуреткой подопрет и швабру приставит. Техника не забудет. Не то, что некоторые...


Дополнение

Постоянный пользователь Jager прислал описание своего варианта для контроля положение ворот. Он применил магнитоконтактные извещатели ИО-102-20, которые, к слову, производятся в России и стоят порядка 150 руб. Преимущество магнитоконтактных извещателей заключается в том, что нет необходимости физического, механического контакта деталей.

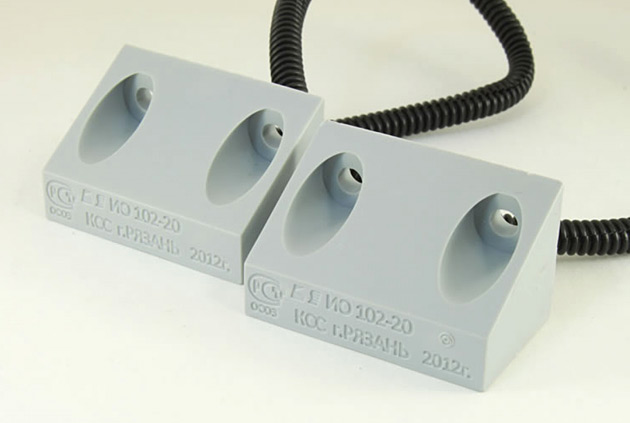

Магнитоконтактный извещатель ИО-102-20

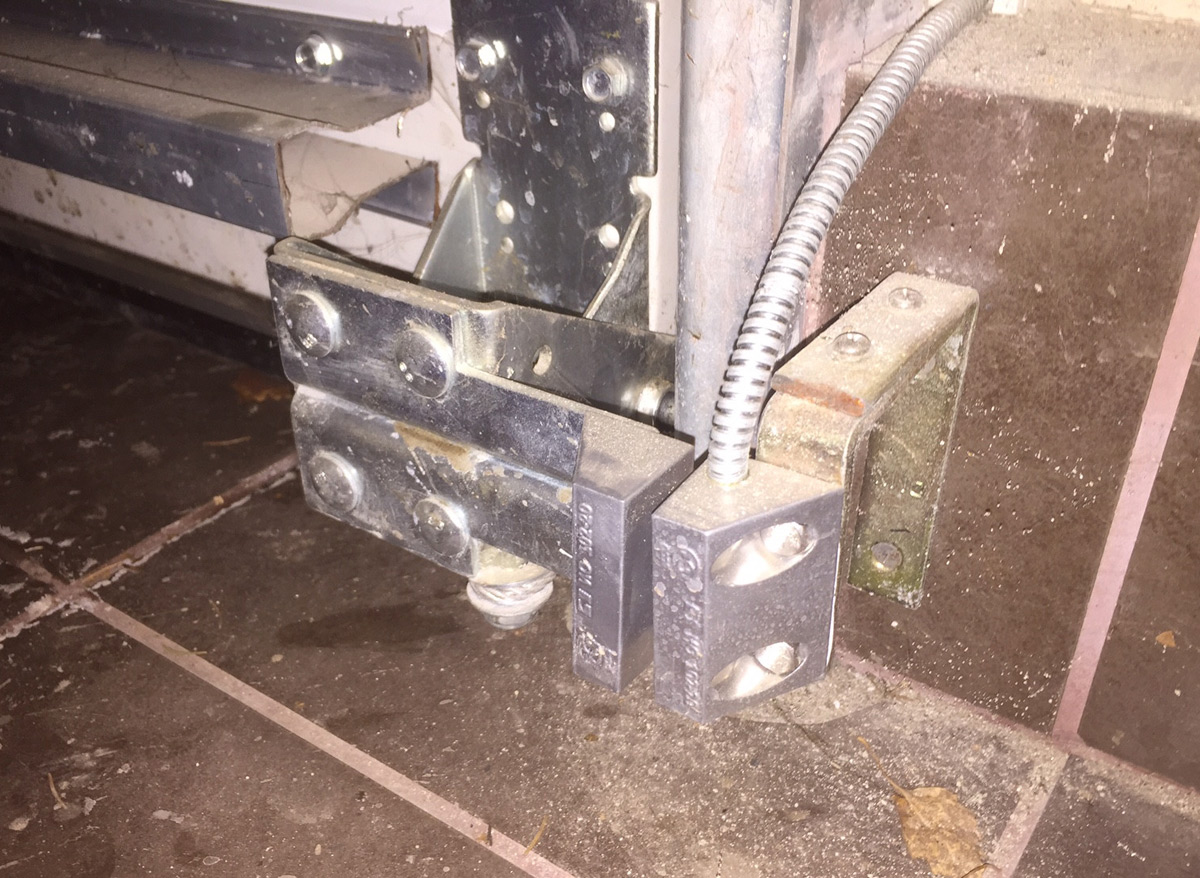

Извещатели Jager смонтировал на радиусе направляющих как показано на фотографии ниже. Извещатели срабатывают на расстоянии 5-8 сантиметров.

Постоянный посетитель сайта Дмитрий также прислал свой вариант размещения извещателей ИО-102-20 - посмотреть. Его комментарий: "А концевой датчик у меня стоит снизу, там дырки на воротах как раз для него идеально подходят". Он же подсказал еще один интересный нюанс автоматики Came. Если контакты 1-2 разъема для подключения аксессуаров замкнуты (по умолчанию там стоит перемычка), то ворота управляются с брелка, а если разомкнуты, то открыть ворота с брелка нельзя. Это можно использовать. Подключив контакты 1-2 к реле комплекта MegaD-328, мы сможем при необходимости (например, дом ставится на охрану) размыкать этот контакт для предотвращения несанкционированного доступа в гараж. Ведь не секрет, что команды с пультов Came можно перехватить.



Автор: Andrey_B
Любое использование материалов сайта возможно только с разрешения автора и с обязательным указанием источника.



Добавить комментарий:



Сортировка комментариев: Последние сверху | Первые сверху

2015-03-27 12:11:12 | Andrey_B
Джо, достаточно отключить плату радиоприемника. В Came V900 это делается отключением соответствующего шлейфика от разъема.


2015-03-27 10:49:53 | Джо
Andrey_B, да, нештатная система, конечно, поможет. Но стандартный интерфейс-то остаётся! Надо как-то физически отключать приемную антенну гаражных ворот. Подбор кода осуществить гораздо проще, чем бить окно: нет шума, никто не заподозрит, открыл - зашёл. Сканеры за недорого можно купить в интернете. Можете почитать темы на phreaker.us для интереса, угонщики авто общаются там не скрываясь


2015-03-23 15:36:34 | Andrey_B
Джо, учитывая возможность управления и интеграции привода в общую систему, можно применять любое нештатное решение. Даже управление со смартфона через Wi-Fi сеть, если расположить точку так, чтобы она доставала до автомобиля (а с описанными на сайте точками UniFi это очень легко). Можно и любые другие варианты типа 433МГц со своим каким-нибудь хитрым протоколом. С другой стороны в частных домах бывает гораздо проще разбить окно, чем мучиться с подбором кода...


2015-03-23 12:29:27 | Джо
Кто-нибудь озаботился безопасностью радиоуправления воротами? Все популярные ворота открываются максимум за 5 минут путем простого перебора (в районе 2048 вариантов).


2015-02-13 10:21:31 | Jager
У меня тоже внутри гаража установлен датчик движения, только он выполняет другую функцию. Гараж у меня внутри периметра участка на котором свободно перемещается собака и при автоматическом закрытие ворот собака может оказаться запертой, вот датчик движения и не дает закрывать ворота пока есть движение внутри.
В остальном почти также, только кнопку ручного управления я подключил к самому приводу и параллельно к ней подключил контакты релейного выхода.


2015-02-13 08:59:54 | nae
Имея такую же проблему (забыл закрыть) пошел по другому пути: поставил таймер на автозакрытие (~180 сек) + оптические датчики справа и слева от ворот (где-то на высоте колена) - если кто-то или что то в зоне ворот, то они опять открываются.


2015-02-01 14:44:28 | Andrey_B
Jager, дополнил статью вашим вариантом


2015-02-01 10:55:46 | Jager
Датчик такой [ссылка] срабатывает с 5-8 сантиметров


2015-01-31 22:01:09 | Andrey_B
Jager, а можете рассказать, какие бесконтактные концевики вы использовали и сделать фотографии расположения и крепления этих концевиков? Очень интересно.


2015-01-31 14:19:29 | Jager
У меня такие же ворота в связке с мегад. По первости сигнал об открытии-закрытии я снимал через реле подключенное параллельно лампе подсветки. Открытие отрабатывалось сразу а закрытие с задержкой. Потом переделал на концевик, только использовал бесконтактный использующийся в охранных системах. Смонтировал на радиусе направляющих.
