Как я делал уличный датчик освещенности

11/11/2013 00:21:09

В статье "Подключение к MegaD-328 датчика освещенности" я исследовал возможность использования в общей системе Умного Дома недорогого датчика освещенности от DFRobot. Результаты показали, что этот датчик, будучи подключенным к устройству MegaD-328, вполне пригоден для использования в быту. Преимущество данного решения заключается в том, что не требуется никакой специальной доработки датчика или контроллера. Оно работает, как говорится, из коробки. Достаточно лишь подключить датчик к одному из двух дополнительных АЦП портов, которые доступны в стандартном интерфейсном модуле MegaD-328 и вперед с песнями. Однако оставалась одна загвоздка. В голом, незащищенном виде плату датчика на улицу не повесишь - зальет дождем, засыплет снегом, склюют снегири. Датчику требовался надежный корпус. Собственно, эта статья повествует о том, как я делал из сенсора уличный датчик освещенности и подключал его в рабочую систему.

Задача вроде бы предельно простая - обеспечить устройству герметичность. Но абы что на фасады своего дома, выполненного в классическом стиле, я повесить не мог. Если уж какому-то устройство и необходимо нарушить стройную геометрию кирпичной кладки, оно должно подобающим образом выглядеть. С этими мыслями я полез на чердак, где у меня скопилось большое количество всякого хлама. Вот некоторые члены семьи называют меня Плюшкиным, но они не понимают, что рано или поздно любая вещь может пригодиться. Так я извлек из груды всякого барахла электромонтажную коробку ни то российского, ни то турецкого производства с классом пылевлагозащищенности IP55.

Корпус для уличного датчика освещенности

Две пятерки в классификации IP - вполне достаточно для защиты от осадков и прочих пернатых. Коробка довольно просторна, чтобы разместить датчик и упрятать все соединения, но при этом не слишком велика. К сожалению, в таком виде я использовать ее не мог. Деревянные окна, окрашенные в светлый орех с золотистыми шпросами, водостоки под медь, пилястры и тут какая-то белая хрень... Следовало коробчонку окрасить. В магазине стройматериалов я долго выбирал между коричневым и медным цветом, но все-таки выбрал баллончик с надписью Cuprum (ибо звучит благородно) от какого-то отечественного производителя с поэтическим названием типа леспромбытхимплюс стоимостью 80 руб. Но сначала следовало слегка доработать корпус напильником.

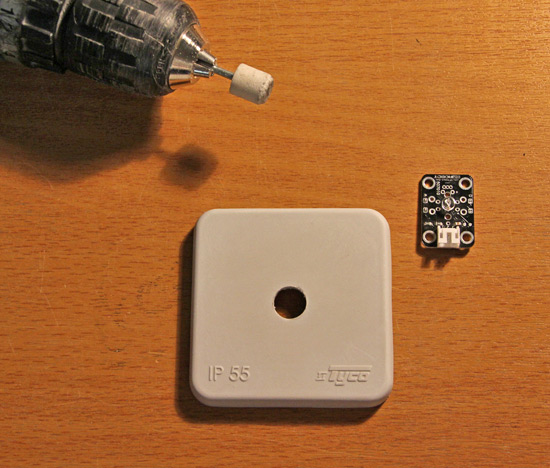

Понятное дело, требовалось, чтобы в корпус проникал свет, поэтому герметичную коробку я просверлил. А что, знатная вышла дырка... И даже почти по центру. Сделать отверстие в размер сенсора не представлялось возможным, так как размещению платы вплотную к крышке мешал разъем. Кроме того, я хотел сделать датчик съемным, поэтому отверстие вырезал диаметром несколько больше, чем диаметр светочувствительного элемента. Вот теперь можно красить.

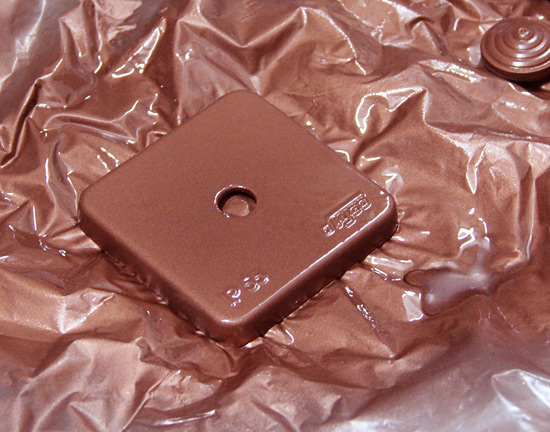

Краска легла хорошо, ровно. Красил за два раза. Известное дело, такое покрытие на пластике, а тем более на резиновых заглушках, нельзя считать надежным. Но вот и посмотрим, сколько оно продержится на улице.

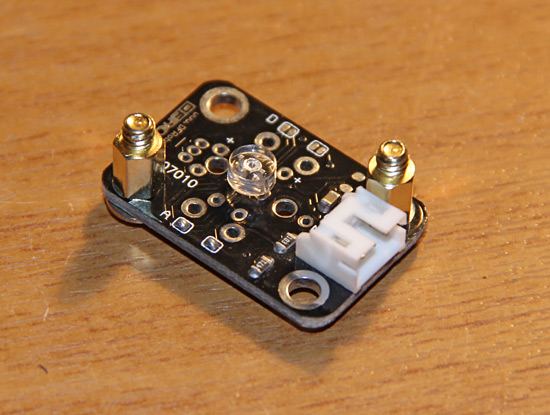

Для крепления датчика к крышке корпуса использовал вот такие стойки, которые используются для монтажа компьютерных системных плат. По высоте подошли идеально. Сами стойки я приклеил к крышке с помощью китайских соплей, простите, термоклея. Держатся, как это ни странно, весьма прилично. Я, конечно, пробовал оторвать. Отрываются, но с большим усилием. Думаю, перепады температур и прочие катаклизмы российской погоды клей выдержит. Стойки эти мне нужны были не только в качестве элементов крепежа. Таким образом, я имел возможность при необходимости полностью заменить датчик.

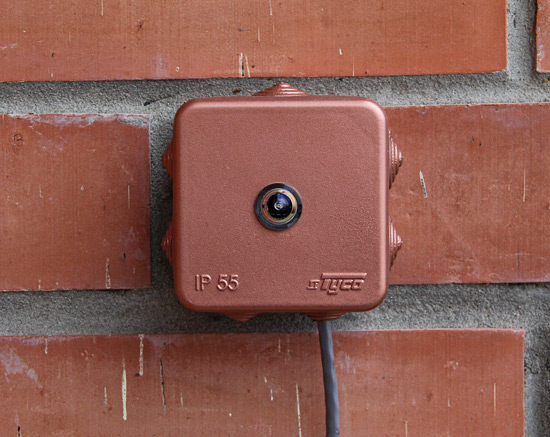

После сборки и монтажа на стену выглядеть стало так. Какие все-таки страшные кирпичи вышли на фотографии, а издалека не скажешь. Хотел было навести глянец в фотошопе, но потом решил, что на таком фактурном фоне, изделие смотрится даже наряднее. Ах да. Совсем забыл! Стеклышко. Это же самый важный и интересный элемент всей этой нехитрой конструкции. Из коробок на чердаке я вытащил много всяких прозрачных предметов, которые были претендентами на роль своеобразного объектива. Но либо не подходили по размеру, либо оказывали заметное влияние на работу сенсора. Но так как, повторюсь, я не привык выбрасывать полезные вещи, нашелся у меня настоящий объектив от неисправной миниатюрной видеокамеры. Из него я взял переднюю линзу. Линза, во-первых, по всей видимости, имеет слой просветления, а во-вторых, эффективно собирает весь падающий на не свет и передает на сенсор. Оказалось, что датчик показывал практически одинаковые значения как в корпусе, так и без него. Ни с каким другим стеклом я такого добиться не смог. Кроме того, линза просто идеально подходила по размеру. Приклеил я ее на самый обыкновенный суперклей.
Провода. Готовый прибор я смонтировал на трубе вентканалов. До MegaD-328, установленного в подвале, 15 метров, учитывая всяческие изгибы. Плюс метров 10 запас по проводу. К сожалению в ближайшем ларьке с электротоварами не оказалось какого-нибудь неприметного серого провода типа ПВС 3х0,75, а ВВГ 3х1,5 я посчитал перебором, поэтому прикупил там же (вот ведь какое дело, оказывается FTP уже и в электротоварах продается) моток какого-то ноунейм кабеля UTP. Кабель оказался на редкость приличным (AWG 24, нормальная изоляция). На разъеме MegaD-328 - 3,3В. Сечение провода при столь низком напряжении имеет достаточно большую роль, поэтому для его увеличения я соединил пары, сделав из 8 проводов 4. Напомню, для работы датчика требуется три провода: земля, питание, выход. В такой конфигурации падение напряжение было минимальным и подключение датчика в общую систему посредством Ethernet-контроллера MegaD-328 не вызвало никаких сложностей.

Программный код опроса датчика и записи данных в БД я сразу же совместил с управлением уличным освещением. Упрощенный код с использованием ab-cms получился достаточно лаконичным.

<?
require_once("ab-cms/class/main_class.php");
$ab = new cms_lib();
include("key.php");

// Порог датчика (для DFRobot Ambient Light Sensor DFR0026 V2)
$act_level_on = 60;
$act_level_off = 45;

$light_id = $ab->get_id("light1");
$last_val = $ab->mod_read($light_id, "#dev_value#", "tmpID DESC", 1);
$cur_val = file_get_contents('http://192.168.0.120/sec/?pt=A6&cmd=get');
$ext_light = $ab->mod_read($ab->get_id("keys"), "#key_pio#", "", 1, "key_label='ext_light'");
// Записываем значение в БД
$ab->mod_write($light_id, "SYSDATE(), $cur_val");

if ( $ext_light == 0 && $last_val < $act_level_on && $cur_val < $act_level_on )
key_sw("ext_light", 1);
elseif ( $ext_light == 1 && $last_val > $act_level_off && $cur_val > $act_level_off )
key_sw("ext_light", 0);
?>

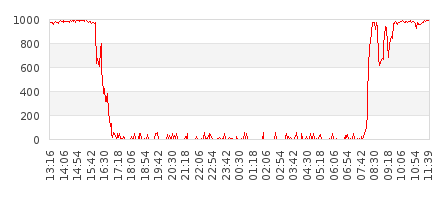

Полный работающий код можно найти в архиве демо-интерфейса. Каковы же результаты? Пока говорить рано. Нужно, чтобы изделие пережило российскую зиму. Но кое-какие наблюдения можно сделать уже сейчас. Во-первых, подобный сенсор не в состоянии различить пасмурную и ясную погоду. Сразу после восхода солнца значения, получаемые от датчика становятся близки к максимальным и снижаются только с наступлением сумерек. Во-вторых, датчик недостаточно чувствителен в условиях низкой освещенности. То есть в поздних сумерках, когда человек еще довольно хорошо различает предметы, и глубокой ночью, когда ни зги не видать, мы получаем примерно одинаковые значения, то есть нулевые. Нельзя сказать, что в разрезе поставленной задачи (управление уличным освещением) эта особенность имеет большое значение. Свет включается и выключается ровно тогда, когда это необходимо, но все же не следует ждать от подобного решения научной точности. Для своей же задачи это вполне адекватное, простое и недорогое решение.

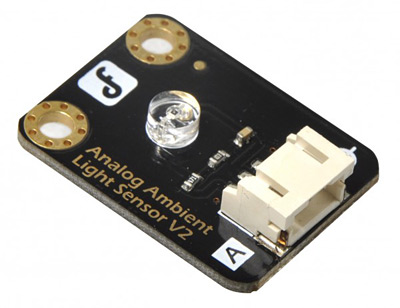

ЗЫ: Все это хозяйство я собирал на датчике DFRobot первой версии (изображен на фотографиях). Сейчас доступна вторая версия V2. Поскольку крепление позволяет менять датчик, я установил плату второй версии (ее геометрические размеры несколько меньше). И хотя производитель заявляет, что во второй версии используется более чувствительный сенсор, какой-либо значительной разницы я не заметил.

Существует только два главных различия.
1. Распиновка разъема отличается от первой версии (см. документацию производителя)
2. Более высокие значения (при использовании с контроллером MegaD-328) соответствуют более высокой освещенности (в первой версии наоборот).



Опыт эксплуатации

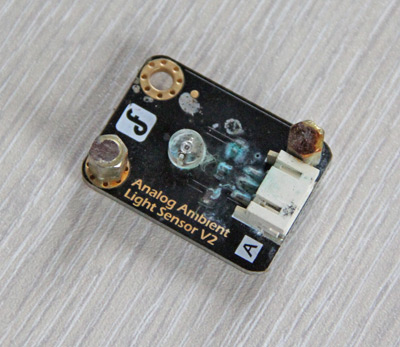

Спустя два года эксплуатации я стал изредка замечать странное поведение датчика. В дождливую погоду он иногда выдавал чуть завышенные значения. Они были в целом в порядке, но слегка завышены. Тогда я не придал этому значение. И вот однажды я полез на крышу дома, чтобы устранить небольшую течь, образовавшуюся вследствие усыхания гидроизолирующей битумной мастики в месте примыкания кровли к трубе камина, а заодно посмотреть, что там с моим датчиком. Взору моему открылась чудная картина. Стеклышко, закрывающее отверстие в корпус, успешно отвалилось, а плата датчика выглядела вот так...

И не смотря на это, датчик работал (практически под открытым небом), лишь изредка выдавая чуть завышенные значения! Кстати, вопреки опасениям, краска на пластиковом корпусе не облезла, и коробочка выглядела как новая. Я, конечно, заменил датчик, но новое стекло приклеил на термостойкий автомобильный герметик. Думаю, такое крепление будет надежнее суперклея.




Автор: Andrey_B
