Подключение к MegaD-328 датчиков движения. Сигнализация по Ethernet

10/08/2013 13:40:54

Охранная и пожарная сигнализации - важнейшие элементы системы Умного Дома. До сих пор для охраны дома я использовал независимый блок CCU6225. Это стандартная по своему функционалу GSM-сигнализация, которая старательно и исправно служила мне многие годы. К сожалению у подобных решений есть один существенный недостаток. Такие модули имеют очень слабые возможности для интеграции в единую систему. Все, что я смог выжать из этой черной коробочки - это текущий режим работы (Наблюдение или Охрана). Настройка сигнализации возможна только с помощью специализированного ПО для Windows, подключаемого к COM-порту. Настройки "зашиваются" в модуль жестко и работа сигнализации не может учитывать какие-то внешние параметры. Но самое плохое это то, что система Умного Дома не имеет никакой возможности оперативно получать данные с датчиков, подключенных к блоку сигнализации. Такое положение вещей меня не устраивало.

В моем представлении любой датчик, будь то температурный сенсор, датчик давления или влажности, охранный или пожарный извещатель, должен передавать всю информацию в единую систему, которая в зависимости от различных внешних и внутренних факторов будет получать, хранить, обрабатывать эту информацию и принимать решение согласно заложенным алгоритмам.

Простой пример. В случае, если система Умного Дома находится в режиме "Охрана", сигнал с датчика движения будет являться тревожным событием и генерировать включение сирены, звонок на мобильник и выпуск отравляющих газов. В случае же, если система находится в режиме "Наблюдение", в темное время суток она может по сигналу датчика движения автоматически включать свет, а затем и выключать при отсутствии в зоне работы извещателя активности.

В этом материале речь пойдет об подключении к систему Умного Дома охранных ИК-извещателей. У меня дома используются простейшие ИК-извещатели пассивного типа Pyronix Colt XS. Почему эти? А потому что эти датчики самые дешевые, что я нашел пару лет назад в местном ларьке, торгующим охранными системами. Кажется, тогда они стоили около 150 руб за штуку. Можно использовать любые другие датчики подобного типа. Для интеграцию в единую систему я использовал стандартный комплект MegaD-328 Kit, состоящий из интерфейсного модуля MegaD-328 и исполнительного MegaD-7I7O. Важно заметить, что никакие изменения в конструкции или прочие доработки модуля или датчика не требуются!

Подключение ИК-извещателей к Умному Дому

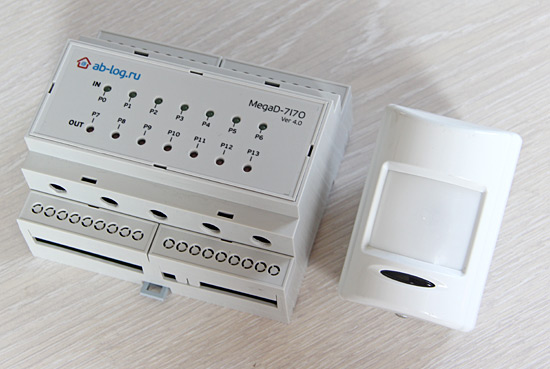

Подключая простейший ИК-извещатели к комплекту MegaD-328 Kit, мы получаем сразу несколько преимуществ. Во-первых, все датчики у нас обретают интерфейс Ethernet и протокол HTTP, которые позволяют настраивать какие угодно программные алгоритмы работы. Во-вторых, MegaD-328 может либо сообщать об активном состоянии датчика на сервер, обеспечивая тем самым интеграцию датчика в единую систему, либо работать с ним самостоятельно, так как в модуле реализована поддержка сценариев (поле Action). Например, MegaD-328 может включить сирену или выполнить другие действия. В третьих, поскольку в неактивном состоянии извещатель нормально-замкнут, мы можем как визуально (по светодиодам на входных портах), так и программно определять работоспособность подключенных к модулю датчиков.

Подключение охранного ИК-извещателя

Подключение ИК-извещателя очень простое. Сняв верхнюю крышку, мы можем обнаружить клемму:
+ --- плюс 12В
-  --- минус 12В
N --- к правой клемме входа MegaD-7I7O
C --- к левой клемме входа MegaD-7I7O

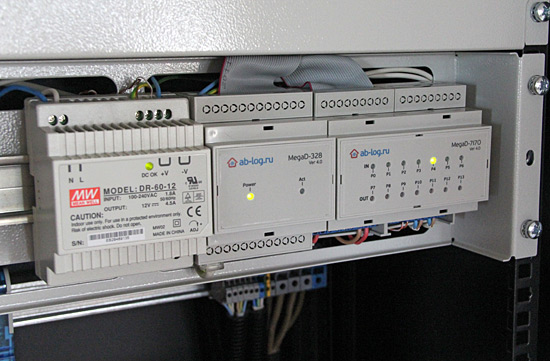

Питание датчика (12В) проще всего взять из того же блока питания, к которому подключен MegaD-328 Kit. В моем случае это DR-60-12 на DIN-рейку.

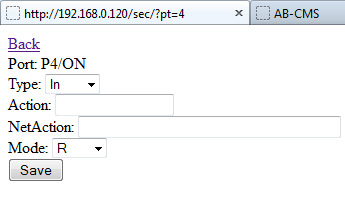

Датчик движения подключен к P4. После включения питания, загорается соответствующий светодиод. Это означает, что извещатель подключен верно. Следующий шаг - правильная настройка порта. Настройка очень простая. Поскольку датчик нормально замкнут, необходимо настроить порт IN так, чтобы он срабатывал на переход из замкнутого состояния в разомкнутое. Сделать это можно указав значение поле "Mode" - "R" (что значит "Release"). Если MegaD-328 работает с сервером, необходимо в сетевых настройках указать также адрес сервера и имя скрипта, а если самостоятельно, то в поле Action прописать сценарий по умолчанию. Подробнее о логике работы MegaD-328.

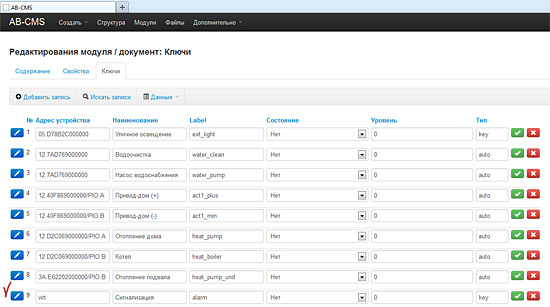

Теперь остались сущие пустяки - написать простейшую программу. Но для этого необходимо произвести некоторые изменения в единой БД и интерфейсе. Во-первых, необходимо создать виртуальный ключ, который будет определять режим работы системы: Охрана / Наблюдение.

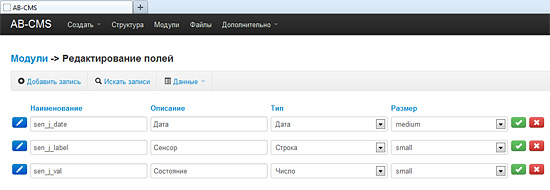

А, во-вторых, создать журнал работы датчиков. Это необходимо, например, чтобы система генерировала звонок на мобильный не при каждом срабатывание датчика, а раз в 10-20 минут (настраивается в коде), а также для автоматического выключения света в режиме наблюдения, когда ИК-датчик используется в ином качестве.

Программа. Здесь все элементарно. Фрагмент кода mod_megad.php (полная версия скрипта, а также система управления ab-cms доступна в исходниках демо-интерфейса)

<?
require_once("ab-cms/class/main_class.php");
$ab = new cms_lib();

// Обработка сообщений MegaD-328
if ( $_SERVER['REMOTE_ADDR'] == "192.168.0.120" )
{
    // Извещатель на лестнице
    if ( $_GET['pt'] == "4" )
    {
        // Определяем режим работы системы
        $alarm_mode = $ab->mod_read($ab->get_id("keys"), "#key_pio#", "", 1, "key_label='alarm'");
        // Если режим "Охрана"
        if ( $alarm_mode == 1 )
        {
            // Получаем время последнего срабатывания датчика
            $sen_j = $ab->doc_read($ab->get_id("sen_j"));
            $sen_j_date = $ab->select_line("SELECT UNIX_TIMESTAMP(sen_j_date) sen_j_date FROM tmp_".$sen_j['ListID']." WHERE ContID=".$sen_j['ContID']." AND sen_j_label='alarm' ORDER BY sen_j_date DESC LIMIT 1");

            // Если датчик срабатывал более 10 минут назад, то генерируем тревожное событие
            if ( $sen_j_date['sen_j_date'] < time() - 600 )
            {
                // Формируем звонок на мобильный телефон, отправляем электронную почту и т.д.
                file_get_contents("http://192.168.0.251/alarm2.php");
                $ab->email("Дом: Сработала сигнализация!", "Дом: Сработала сигнализация!");
                $ab->mod_write($sen_j['ContID'], "NOW(), 'alarm', 1");
            }
        }
        // Если режим наблюдение
        else
        {
            // Включаем освещение, подключенное к порту P12
            echo "12:1";
            $ab->mod_write($sen_j['ContID'], "NOW(), 'alarm', 1");
        }

    }
}
?>

Звонок на мобильник генерируется у меня командой
file_get_contents("http://192.168.0.251/alarm2.php");
Все дело в том, что Asterisk у меня установлен на втором сервере. Содержание скрипта alarm.php и принцип его работы я описывал вот в этой статье.

Таким образом, один и тот же простейший ИК-датчик стал этаким многофункциональным прибором учета. С помощью одного и того же извещателя можно включать или выключать свет, детектировать наличие людей в помещении или их активность (в системах экономии энергоресурсов), определять факт проникновения в дом, строить аналитику по наиболее популярным зонам и помещениям дома, чтобы, возможно, даже предугадывать действия жильцов. Это направления, безусловно, очень интересное. Я постараюсь и дальше публиковать свои наработки по этой теме.

Автор: Andrey_B
