Устройство счетчика Энергомера CE300. Фотографии

13/10/2011 23:04:39

Наверное многим интересно, как устроен внутри цифровой 3-х фазный счетчик Энергомера CE300.
Представляю вашему вниманию фотографии внутренностей счетчика.
Российский счетчик построен на импортной элементной базе. Российского тут мало.

Счетчик Энергомера CE300

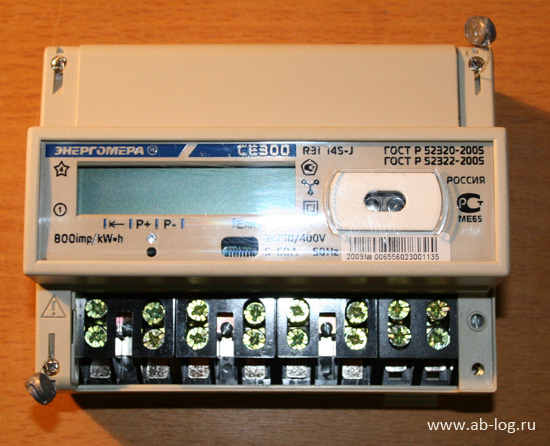

Внешний вид счетчика

Счетчик Энергомера CE300 со снятой крышкой
Счетчик со снятой крышкой

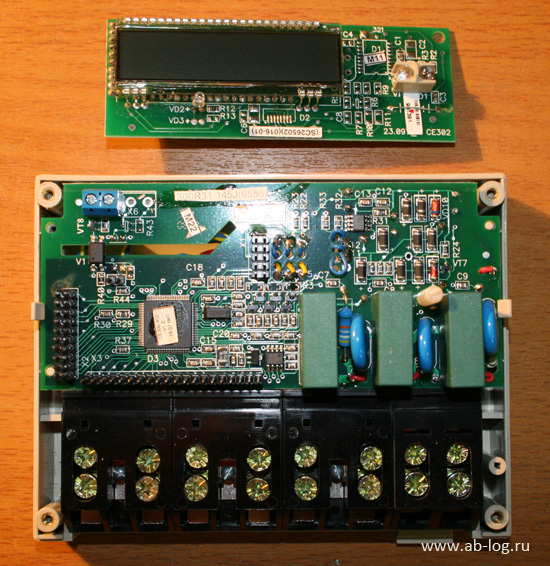

Энергомера CE300. ЖК дисплей с оптическим портом снимаются
ЖК-дисплей с оптическим портом и светодиодом отсоединяются от основной платы

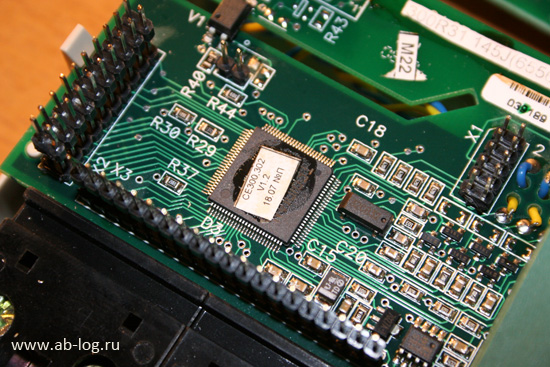

Счетчик Энергомера CE300. Основной процессор

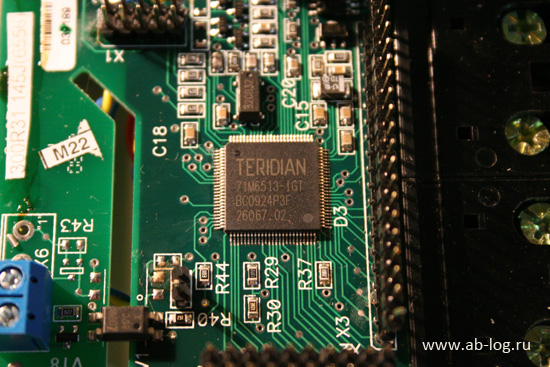

Почти всю работу выполняет вот этот SoC процессор. Что же это за чип?

Счетчик Энергомера построен на чипе Teridian
А чип этот Teridian 71M6513-IGT, от компании Teridian, дочки Maxim
Это специализированный чип для счетчиков со встроенным MCU, RTC, Flash и ЖК-драйвером
Да и внутренний дизайн счетчика скорее всего слизан с какого-нибудь импортного аналога.

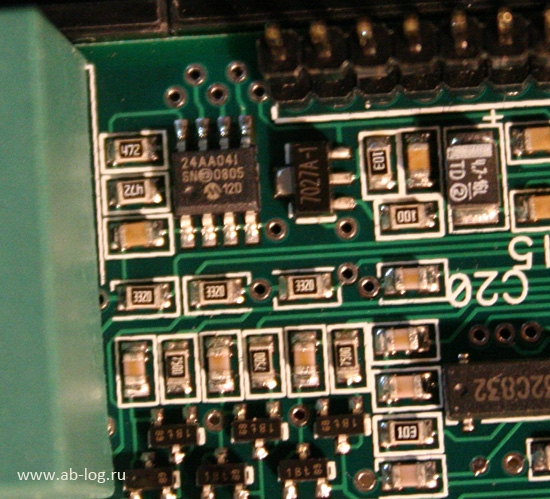

Флеш память счетчика Энергомера CE300
А эта микросхема 24AA04I флеш-память от компании Microchip

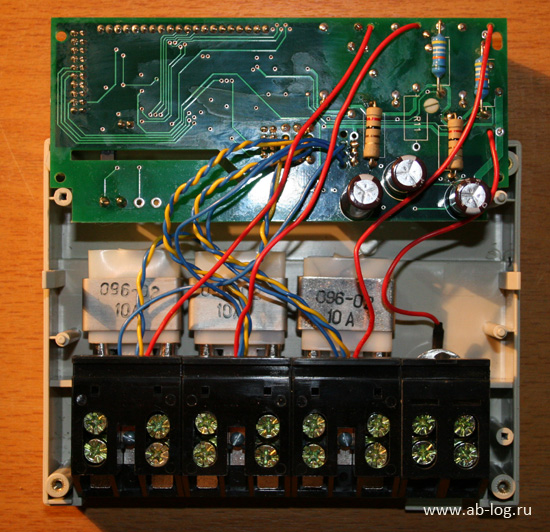

Плата счетчика Энергомера СЕ300. Обратная сторона
Обратная сторона платы счетчика

Надеюсь мои фотографии кому-нибудь пригодятся.

Автор: Andrey_B
