MegaD-14-IOR - еще больше универсальности

18/07/2018 16:41:02

В июле 2018 года начато производство нового исполнительного модуля для контроллеров MegaD-2561. Новый модуль заменит в линейке продуктов снятый с производства MegaD-14-IN (14 аппаратно-конфигурируемых входов). Так как новинка существенно отличается от прежнего MegaD-14-IN, было решено дать ему другое название - MegaD-14-IOR. В данном материале я постараюсь описать отличия нового модуля от MegaD-14-IN и объяснить, почему было выбран такой на первый взгляд странный индекс "14-IOR".

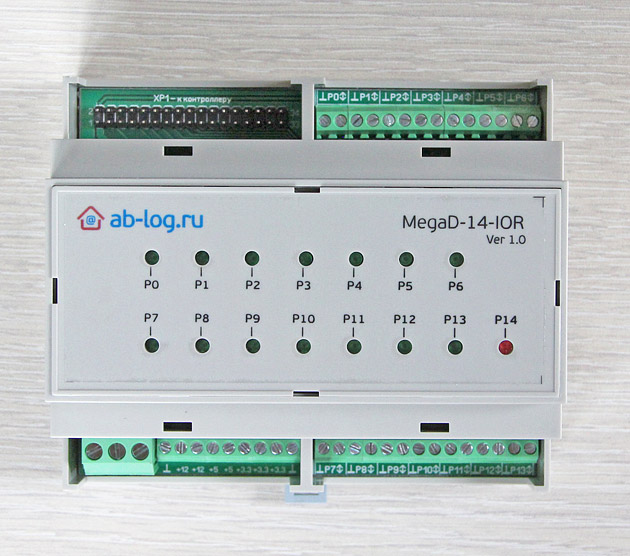

MegaD-14-IOR
MegaD-14-IOR

Немного истории. Предыдущий MegaD-14-IN - модуль, который создавался для подключения широкого спектра различных датчиков (аналоговых, цифровых, дискретных), различных выключателей света, а также цифровых устройств, работающих по шинам 1-wire или I2C. Этот модуль имел 14 портов, режим работы которых можно было менять: стандартный вход (для подключения выключателей, охранных и пожарных извещателей, датчиков протечки, герконов и т.д.) и цифровой вход (для подключения датчиков температуры, влажности, давления, устройств, работающих по цифровым шинам, считывателей, драйверов и т.д.). Новый модуль MegaD-14-IOR позволяет все тоже самое, но имеет ряд очень интересных преимуществ и особенностей.



Отличие №1. Дополнительный релейный выход

MegaD-14-IOR - это те же 14 универсальных аппаратно-конфигурируемых портов + 1 релейный выход. Порт P14, для которого предусмотрен красный светодиод на лицевой панели модуля, снабжен высоконадежным реле. Точно таким же, как в модулях MegaD-14-R и MegaD-8I7O-R. Вот, почему в названии модуля присутствует буква "R". Таким образом, теперь MegaD-14-IOR - это не только модуль для датчиков и цифровых устройств. С помощью него можно управлять и нагрузкой мощностью до 10А.

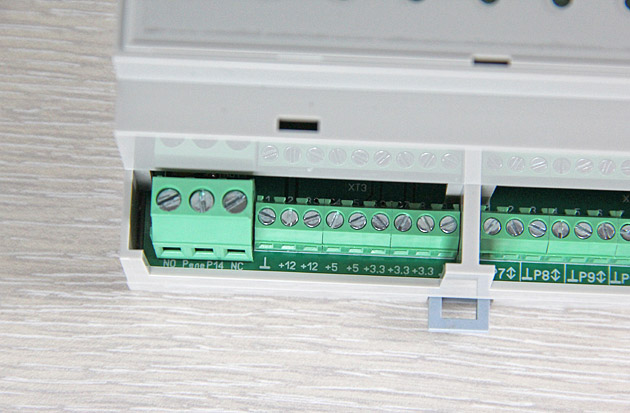

Клеммник релейного выхода P14 и клеммы питания +12В/+5В/+3.3В

Для релейного выхода предусмотрен специальный силовой клеммник, позволяющий подключать провод сечением до 4 мм2. Клеммник имеет 3 контакта, образующий как бы две пары контактов: NO-P14 (нормально-открытую или нормально-разомкнутую) и P14-NC (нормально-закрытую или нормально-замкнутую).



Отличие №2. Встроенные блоки питания на +3.3В и +5В

В прежнем MegaD-14-IN был всего один 3-х контактный клеммник для питания датчиков: GND/12В/3,3В. Такой клеммник был не очень удобен. При большом количестве датчиков требовалось обеспечивать распределение питающего напряжение внешними средствами. Ведь больше 2-х проводников, даже самых тонких, под один клеммный контакт не зажмешь. Причем напряжение +3.3В подводилось из модуля контроллера. Если к модулю подключалось множество датчиков, потребляющих много энергии, это могло потенциально повлиять на стабильность работы контроллера.

В новом модуле MegaD-14-IOR, во-первых, предусмотрено 3 контакта для наиболее востребованного напряжения +3.3В и по два на +5В и +12В. Кроме того, в новом модуле встроены собственные независимые довольно мощные блоки питания (DC-DC конвертеры) на +5В и +3.3В. Причем каждый из них может отдать до 1.5А. Да, теперь для подключения, например датчиков CO2, таких как MH-Z14 или T6703 (который поддерживается контроллером) не требуется внешний блок питания на +5В. Можно смело подключать их к питающей клемме MegaD-14-IOR.



Отличие №3. Иное расположение джамперов для конфигурирования входов

Но где же джамперы для конфигурирования входов, как в MegaD-14-IN? Ведь их место заняли клеммы питания... А вот тут самое интересное. Необходимо снять лицевую панель.


Вся конфигурация скрывается под лицевой панелью

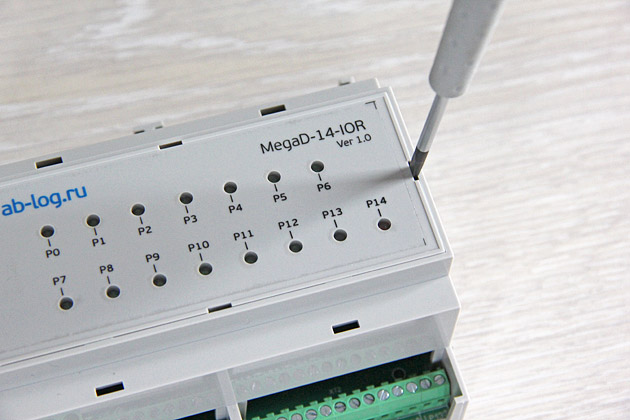

Лицевая панель снимается достаточно легко. Достаточно иметь шлицевую отвертку. Под лицевой панелью можно обнаружить то, ради чего и задумывался новый MegaD-14-IOR.


Аппаратные настройки входов

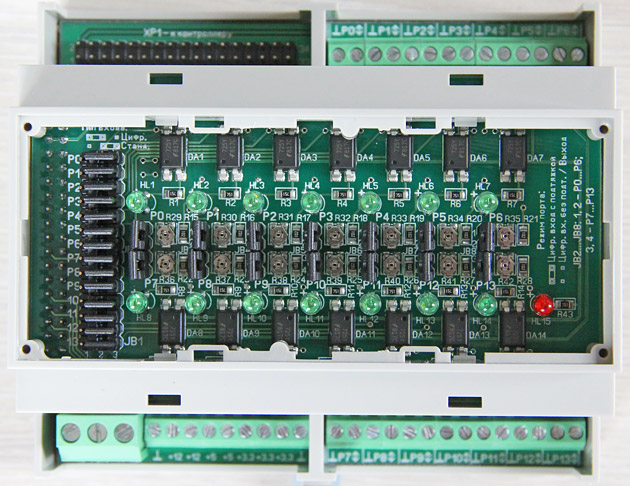

Теперь блок джамперов (JB1), для переключения режима "стандартный вход" / "цифровой порт" находятся под лицевой панелью слева вертикально. Вы можете видеть на фотографии этот блок P0-P13 и обозначение над ним. Но это не все.



Отличие №4. Отключаемая цифровая подтяжка

В прежнем MegaD-14-IN цифровую подтяжку, которая обязательно требуется для работы любых цифровых шин, отключить было нельзя. И это приводило к проявлению двух неприятных последствий.
1. Цифровая подтяжка искажает сигнал аналоговых датчиков, если те подключены к АЦП портам. Например, тот же MH-Z14 или аналоговый датчик освещенности TEMT6000, будучи подключенными к портам P0-P5, для которых присутствует функция АЦП, в результате "показывали" несколько иные значения, которые не соответствовали реальному выходному напряжению датчика.
2. Если к цифровому порту с подтяжкой подключить модуль типа MegaD-2R, то его выходы будут включаться в момент старта контроллера и на время работы загрузчика (около 5 секунд). Именно учитывая эту особенность, я не рекомендовал использовать MegaD-2R с цифровыми портами.

В новом MegaD-14-IOR цифровую подтяжку для каждого порта индивидуально можно отключать!

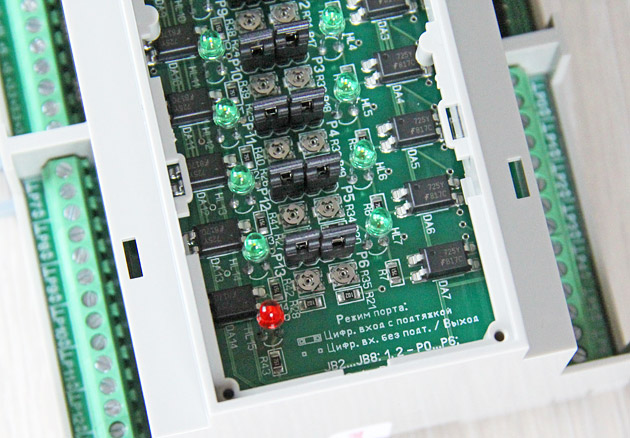

Джамперы для отключения цифровой подтяжки

Для отключения цифровой подтяжки необходимо снять соответствующий джампер. В таком режиме значения АЦП портов не будут искажаться. Кроме этого, теперь к MegaD-14-IOR можно без проблем подключать такие модули, как MegaD-2R. Именно поэтому решено было в названии модуля "IN" (вход), заменить на "IO" (вход/выход). Ведь с отключенной подтяжкой такой порт может полноценно работать в качестве логического выхода, то есть такого выхода, для которого обвязка реализована во внешнем модуле/устройстве, как MegaD-2R.



Отличие №5. Регулируемая подтяжка

Как уже было сказано выше, пассивная подтяжка в виде резистора 4,7кОм необходима для работы цифровых шин (1-wire, I2C). Номинал 4,7кОма рекомендован разработчиками цифровых шин и производителями микросхем. Этот номинал подходит для линий длиной 2-5-10-15 метров. Но если длина кабеля превышает 15-20 метров, то параметры линии не позволяют со стандартным номиналом добиться надежной работы. Шина может работать со сбоями или не работать вовсе. Для того, чтобы все функционировало надежно, необходимо уменьшить номинал подтяжки. В MegaD-14-IN это можно было сделать только с помощью внешнего резистора. А в MegaD-14-IOR встроен специальный потенциометр для регулировки номинала подтяжки.

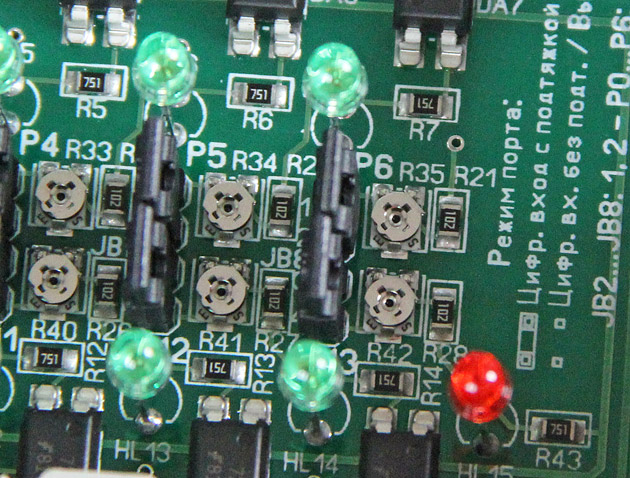

Потенциометры для регулировки номинала цифровой подтяжки

Как видно на фотографии, для каждого порта справа от джампера установлен потенциометр (круглый металлический элемент с головкой под отвертку), с помощью которого можно отрегулировать номинал подтяжки в очень широком диапазоне (от 1кОм до 5,9кОм). Если на длинной линии цифровая шина работает нестабильно, необходимо снять лицевую панель и повернуть потенциометр против часовой стрелки.



Автор: Andrey_B
