MegaD-2561 + Лидер-4 и радиобрелки

08/03/2018 10:09:29

В данной статье речь пойдет об интересном и полезном устройстве, на которое обратил внимание постоянный пользователь сайта и форума Максим Ш. (minimax).
Изделие "Лидер-4" от отечественного производителя "Сибирский Арсенал" позиционируется как "Радиомодуль дистанционного управления шлагбаумами, воротами, рольставнями" и состоит из блока управления и брелков.

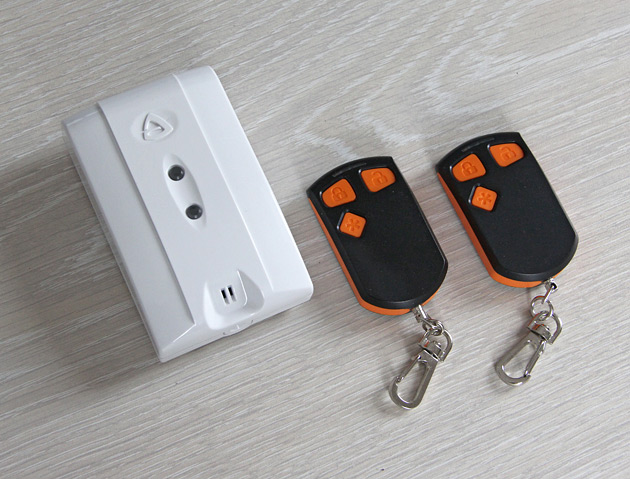

Лидер-4 и брелки БН-Л-33
Устройство Лидер-4 и брелки БН-Л-33


В статье я буду применять слова "брелки" и "брелков", а не "брелоки" и "брелоков", так как современные издания орфографических словарей разрешают применять такую форму этого существительного не только в разговорной, но и в письменной речи.

Вот, как производитель этого изделия характеризует продукт Лидер-4.

  • 2 канала, 2 мощных реле (на самом деле только до 3А), 1 брелок.
  • Работоспособность в широком температурном диапазоне, от -40°С.
  • Регистрация до 1000 брелоков, брелки имеют 3 кнопки, что позволяет управлять двумя релейными выходами.
  • Повышенная устойчивость к радиопомехам.
  • Два режима работы релейных выходов: коммутации или удержания
  • Большой диапазон питающего напряжения.
  • Дополнительный выход для работы с приемно-контрольными приборами (Dallas Touch Memory или RS-232).
  • Наличие тампера для защиты от вскрытия.

Но нас интересует одна его очень важная особенность: "выход для работы с приемно-контрольными приборами Dallas Touch Memory.
Это означает, что Лидер-4 может передавать информацию о нажатиях кнопок некоему "приемно-контрольному прибору". А чем MegaD-2561 не приемно-контрольный прибор?

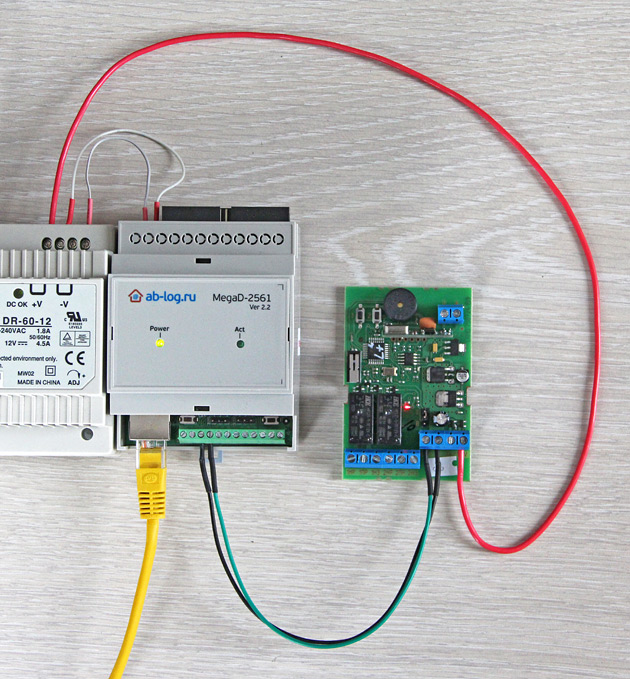

MegaD-2561 и Лидер-4
Для наглядности плата Лидер-4 была извлечена из корпуса


Здесь питание (красный провод) +12В подклено к БП, который используется для питания контроллера
Выход TM (зеленый провод) подключен к порту P30 клеммы XT2.
Земля (черный провод) рядом.

Теперь настроим порт P30 контроллера для работы с устройствами iButton (Touch Memory).

Все, теперь при нажатии на любую кнопку брелка БН-Л-33 устройство Лидер-4 передает эту информацию в контроллер MegaD-2561.
А уже контроллер либо отправляет адрес на сервер по сети Ethernet (параметр "ib"), либо сам принимает решение о том, что делать "Функции автономной работы: Act, Net, iB Keys".

192.168.0.14 - - [08/Mar/2018:11:52:14 +0400] "GET /md.php?pt=30&ib=00213189d000 HTTP/1.1" 200 191 "-" "megad"
192.168.0.14 - - [08/Mar/2018:11:52:31 +0400] "GET /md.php?pt=30&ib=00413189d000 HTTP/1.1" 200 191 "-" "megad"

Интересно, что у каждой кнопки брелка БН-Л-33 свой собственный уникальный адрес, поэтому сервер всегда знает, какая именно кнопка нажата.
Более того, вы можете приобрести любое количество БН-Л-33 и сразу начать использовать их. Никакой дополнительной процедуры "привязки" брелков к устройству Лидер-4 не требуется! Устройство будет передавать "дальше" информацию о любых брелках. И уже контроллер MegaD-2561 или сервер будут решать, свои это брелки или не очень. Кстати, дизайн брелков вполне современный и выполнены они вполне качественно.

Таким образом для того, чтобы добавить контроллеру MegaD-2561 функцию работы с беспроводными брелками/выключателями достаточно использовать всего ОДИН цифровой порт контроллера (клемма XT2, цифровые порты модулей MegaD-8I7O или любой порт модуля MegaD-14-IN). В принципе ничего не мешает извлечь плату брелка из корпуса и смонтировать ее куда-нибудь вместо выключателя там, где по каким-то причинам нет проводов.

Дальнобойность. В целом стандартная. Дом 12 на 12 метров с кирпичными перегородками и железобетонными плитами перекрытий. Устройство Лидер-4 с подключенной штатной антенной (обычный проводок длиной 34 см) лежит на столе в кабинете на 2-м этаже. В любой точке 2-го этажа и в любой точке 1-го этажа (через ЖБ плиты перекрытий) прием сигнала уверенный. Сбоев практически нет. А вот из подвала сигнал через два слоя железобетонных плит перекрытий уже не доходит. С выключателями Ноолайт, к слову, было точно также.

Разумеется, при желании можно использовать и встроенную функциональность Лидер-4. У него есть 2 релейных канала, которые можно запрограммировать на определенные действия, но для этого необходимо привязать брелок к устройство согласно инструкции.
Также стоит учитывать, что по умолчанию в Лидер-4 включена функция тампера. Когда корпус устройства открыт, размыкается концевой выключатель и реле канала КА2 срабатывает на 3 секунды каждую минуту. Эту функцию также можно при желании отключить.

Некоторые недостатки. Немного сложная процедура монтажа проводов. Для этого нужно извлечь плату из корпуса, удалить выломки для прокладки соединительных линий.
Для тех, кто интересуется, в устройстве Лидер-4 используется радио-ресивер RXN3S калифорнийской компании Taitron Components. А потому какой-то специальной "нанотехнологичной" системы защиты от считывания радиопосылок нет. Примечателен ответ производителя по этому поводу, который, как мне кажется, заслуживает уважения: "Присутствуют ли в вашем изделии какие-то технологии защиты от считывания?" - нет конечно.  Откуда может быть защита от считывания в этом диапазоне и при этих технологиях? Только если напишут маркетологи: "у нас есть защита от считывания" и клиент этому сможет  поверить. Но мы честные производители и всякие "мантры" не пишем.

В итоге устройство Лидер-4 можно применять совместно с контроллером MegaD-2561 для решения широкого спектра задач: беспроводные выключатели, пульты для открытия калитки, гаражных ворот (кстати, большинство таких брелков также никак не защищены от перехвата), шлагбаумов и т.д.

Для работы с устройством Лидер-4 прошивка контроллера MegaD-2561 должна быть не ниже 4.25b5


Update (04.05.2023)

На рынке существуют альтернативные "Лидеру" устройства. Например, NV PB 125 KIT от Navigard.

Преимущества у NV PB 125 два:

  • Дешевле
  • Заявлена так называемая "система защиты от копирования Rolling Code (KeeLoq). Радиочасть приемника выполнена на микросхеме PT4301-X тайваньской компании PTC, а передатчика (брелка) на микросхеме HCS301 (KeeLoq Encoder) от Microchip

Но есть и недостатки:

  • Кривая реализация эмуляции TM (1-wire) делает невозможным использование этого интерфейса с контроллером MegaD-2561. Подключить устройство можно только с помощью интерфейса Wiegand-26
  • Устройство может передавать уникальный адрес только кнопки "B" брелка. Кнопку "A" можно интегрировать в систему с помощью стандартного входа, но невозможно будет определить, с помощью какого конкретно брелка она нажата.
  • Архаичный дизайн брелков (у Лидера выглядят получше).



Автор: Andrey_B
