Управление устройствами стандарта 0-10В с помощью MegaD
09/12/2017 14:04:02
0-10В - старейший стандарт для управления различным специальным оборудованием. Он зародился, вероятно, в те времена, когда реализация цифровых шин была слишком сложна и затратна. Принцип работы чрезвычайно прост. Например, в случае управляемого с помощью такого стандарта диммера изменение напряжения в диапазоне 0-10В приводит к пропорциональному изменению яркости освещения. Но если в системах освещения, кажется, уже давно перешли на цифровые шины, то различные элементы систем отопления по-прежнему используют стандарт 0-10В. Приводы, клапаны, насосы - очень большой перечень оборудования поддерживает пропорциональное управление через систему 0-10В, поэтому пользователи иногда спрашивают меня: как можно управлять такими приборами с помощью модулей MegaD?

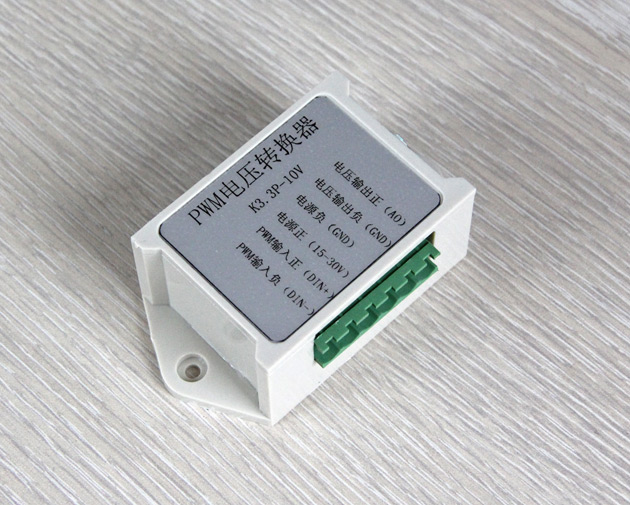

В выпускающихся ныне модулях MegaD пока нет поддержки стандарта 0-10В, но благодаря нашим братьям, "крепнет единство народов и рас", а многие задачи можно решить с помощью различной продукции народного китайского хозяйства. Так, к примеру, мы можем использовать так называемые "PWM -> 0-10V" конверторы. Вот такие коробочки.
Конвертор, рассчитанный на входное напряжение 3,3В!
Известно, что в контроллере MegaD-2561 имеются 7 каналов с функцией ШИМ (PWM). Четыре канала выведены на разъем XP1 и три на разъем XP2. Значит, подключив конвертор к этим разъемам напрямую или через исполнительный модуль MegaD-14-IN можно получить 0-10В. Я решил протестировать связку MegaD-2561 + MegaD-14-IN + PWM-0-10V конвертор.
Положение конфигурационного джампера для порта P10 - нижнее!

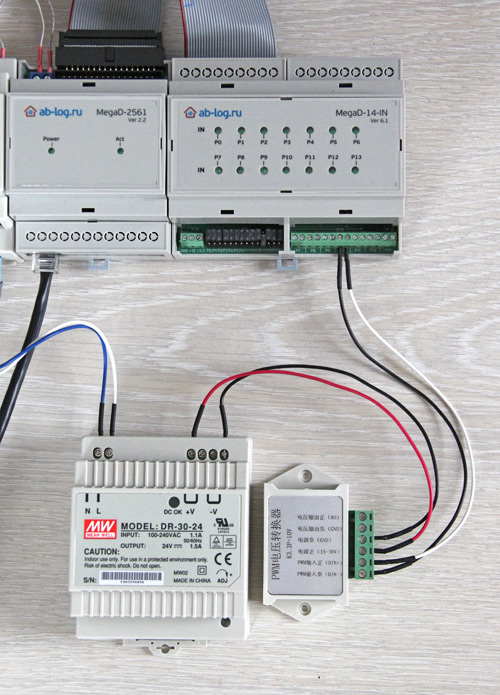

Подключение весьма простое.
DIN+ - к порту с функцией PWM (на фото P10)
DIN- - к земле модуля MegaD
(15-30V) - плюс внешнего блока питания (так как напряжение питания контроллера 12В, пришлось подключить внешний БП на 24В)
GND - земля внешнего блока питания
AO - выход 0-10В (на фото к клемме ничего не подключено)
GND - земля выхода 0-10В (на фото к клемме ничего не подключено)
Настройка порта P10 для работы с конвертором стандартная: OUT/PWM
Теперь при изменении значения в поле PWM (от 0 до 255) мы в теории должны получить пропорциональное изменение выходного напряжения на клемме AO от 0 до 10В. А на практике?
На практике получается "как всегда", то есть не совсем так, как хотели.

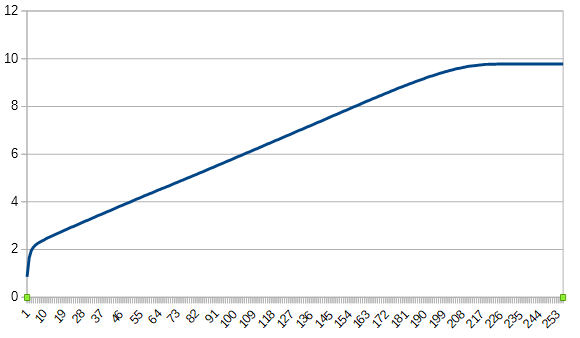

График изменения выходного напряжения в зависимости от значения ШИМ
Здесь мы сразу видим несколько особенностей.
1. Фактический адекватный рабочий диапазон напряжений не 0-10В, а 2-10В. Напряжение при значении ШИМ равное 1 - 0,86В; 2 - 1,65В; 3 - 1,96В - далее равномерно с шагом примерно 0,038В, который немного уменьшается до 0,02-0,03 после 190. То есть, в диапазоне 0-2В плавного регулирования не получится. Имеется всего 3 крупных ступеньки.
2. Фактический рабочий диапазон ШИМ не 0-255, а 0-223. Значения выше 223 не увеличивают выходное напряжение.
3. Максимальное напряжение при подключении к внешнему блоку питания DR-30-24 составляет не 10В, а 9,78В.
Вы спросите, можно ли с учетом этих особенностей управлять элементами системы отопления? Полагаю, вполне можно.
А можно ли обойтись без внешнего БП (15-30В), а подключить конвертор к 12В БП, который используется для питания контроллера или взять +12В из модуля MegaD-14-IN? Можно! Но в этом случае максимальное напряжение будет не 9,78В, а всего 8,31В.
Таким образом, контроллер MegaD-2561 можно использовать для управления приборами, поддерживающим стандарт 0-10В. Всего к контроллеру можно подключить до 7 таких конверторов.
Автор: Andrey_B
