MegaD-2561 в качестве шлюза RS-485/Modbus RTU - Ethernet

01/12/2019 14:57:27

Стандарт физического уровня RS-485 широко распространен среди промышленного оборудования. Он используется для обмена данными со счетчиками электроэнергии, для считывания показаний  всевозможных датчиков (охранных, климатических, погодных), для управления всякого рода исполнительными модулями.
В качестве сетевого протокола поверх RS-485 чаще всего в таких случаях используется компактный Modbus RTU.

Я бы хотел рассказать о возможности подключения к контроллеру MegaD-2561 устройств с интерфейсом RS-485/Modbus RTU на примере недорогого счетчика электроэнергии DDS238-1 ZN.

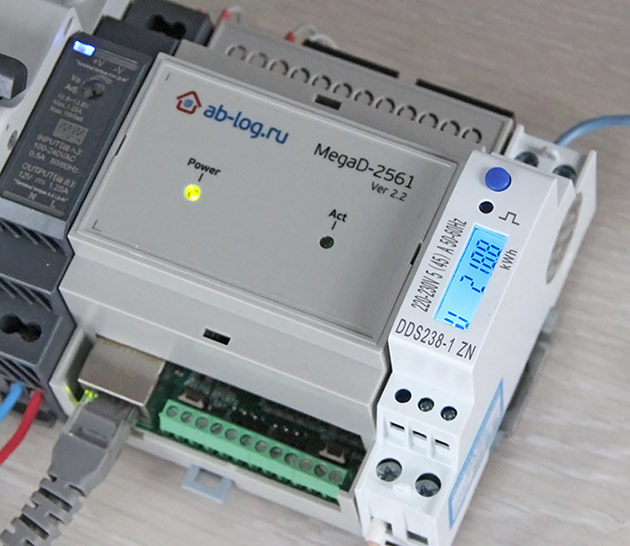

Счетчик электроэнергии DDS238-1 ZN с интерфейсом RS-485 на фоне MegaD-2561

У пользователей в процессе реализации проектов домашней автоматизации часто возникает желание контролировать параметры потребления электроэнергии тех или иных устройств или целых групп. Они хотели бы знать главным образом текущее потребление в Ваттах и Амперах, но также общее потребление, сетевое напряжение, частоту и прочие параметры. Измерение точных значений потребления с помощью внешних трансформаторов, выпрямителей и АЦП-портов крайне затруднительно в силу универсальности и многофункциональности контроллера. Но есть способ лучше. В современных условиях производители предлагают большой выбор компактных (1 DIN) и недорогих счетчиков электроэнергии с цифровым интерфейсом RS-485/Modbus RTU.

Для подключения такого счетчика к контроллеру MegaD-2561 необходимо следующее:

• Прошивка не ниже 4.40b8
• Преобразователь интерфейсов RS485-TTL
• Свободные порты клеммы XT2: P32 и P33, имеющие функцию UART

Ключевым элементом здесь является преобразователь интерфейсов RS485-TTL. Это маленькая платка стоимостью менее 100 руб, которая с помощью трансивера MAX485 обеспечивает работу физического уровня RS485. Такие преобразователи бывают двух типов: с автопереключением направления передачи и с контролируемым переключением направления передачи. С MegaD-2561 будет работать и тот и другой, но если управлением передачи будет заниматься контроллер, то помимо P32 и P33 необходимо задействовать дополнительно любой цифровой порт.

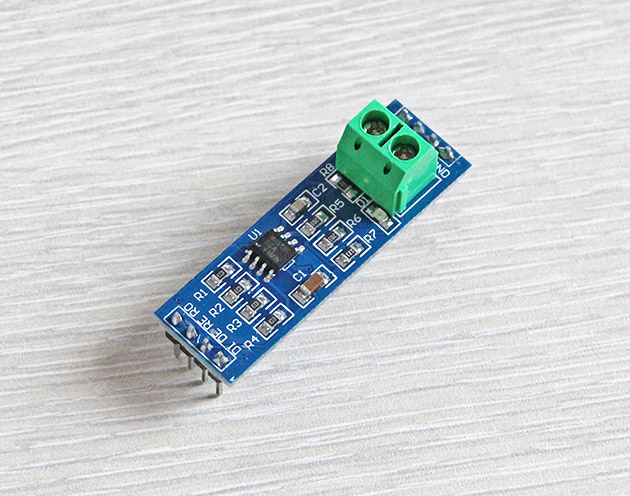

Преобразователь RS485-TTL с контролем переключения направления (DE/RE)

Подключение преобразователя простое.

• VCC - к клемме питания +3.3В
• GND - земля (Ground)
• RO (Output) - P32 (RX)
• DI (Input) - P33 (TX)
• DE/RE (управление передачей, если есть) - к любому цифровому порту, например P35
• A (прямая линия) - A (счетчика или другого устройства с интерфейсом RS485)
• B (инверсная линия) - B (счетчика или другого устройства с интерфейсом RS485)

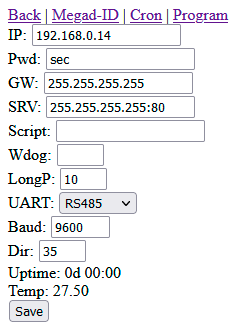

Для активации соответствующего режима работы UART-портов в настройках контроллера следует выбрать RS485.

Baud - скорость работы UART. По умолчанию 9600.
В поле "Dir" (Direction Control) указывается номер порта, к которому подключаются пины DE/RE.
Этот порт будет отвечать за переключение направления передачи. Настройка данного порта - "NC".
Если адаптер RS485-TTL имеет функцию автоматического переключения направления, то поле "Dir" нужно оставить пустым.

Процесс взаимодействия с устройствами, подключенными к интерфейсу RS-485/Modbus RTU состоит из двух этапов:

• Отправляем команду (HTTP/GET), которая включает адрес устройства SlaveID, функциональный код, адрес регистра и т.д.
  GET-параметр: uart_tx=xxxx..xx, где xx - символьное представление команды в 16-ричном виде
• Получаем ответ устройства (HTTP/GET) из буфера контроллера
  GET-параметр: uart_rx=1

В текущий момент контроллер может работать с устройствами в 2-х режимах: RS485 и RAW
Скорость по умолчанию: 9600



Режим RS485

В этом режиме контроллер сам вычисляет контрольную сумму (CRC16 Modbus) запроса, а также проверяет контрольную сумму ответа.
Пример команды для запроса у счетчика DDS238-1 ZN значения текущего напряжения в сети.

http://192.168.0.14/sec/?uart_tx=0103000C0001&mode=rs485

Команду можно "расшифровать" следующим образом:
[01][03][000C][0001], где
[01] - адрес устройства SlaveID. По умолчанию 01.
[03] - функциональный код чтения AO (Analog Output)
[000C] - адрес регистра, который следует считать со счетчика. Указывается в документации к счетчику или другому устройству
[0001] - количество запрашиваемых регистров (каждый регистр может возвражать 2 байта)
Как уже было сказано, CRC считается автоматически.

Теперь необходимо получить результат.

http://192.168.0.14/sec/?uart_rx=1&mode=rs485

Контроллер возвращает результат также 16-ричном формате в символьном представлении. Но для удобства разбора данных на стороне сервера, каждый байт разделяется символом "|".

01|03|02|08|a1

Ответ стоит интерпретировать так:
[01] - адрес устройства SlaveID
[03] - функциональный код
[02] - количество возвращаемых байт
[08a1] - в данном случае значение напряжения 0x08a1 или в десятичном представлении 2209 (220,9В)

Если контроллер выявил сбой в передаче данных (контрольная сумма не совпала), то он возвращает сообщение: CRC Error.

Учитывая все вышесказанное, можно разработать простейшую программу, для считывания данных со счетчика с помощью контроллера MegaD-2561.
Пример кода на языке PHP.

while (true)
{
    $res = file_get_contents("http://192.168.0.14/sec/?uart_tx=0103000C0001&mode=rs485");
    usleep(100000);
    $res = file_get_contents("http://192.168.0.14/sec/?uart_rx=1&mode=rs485");
    if ( $res != 'CRC Error' )
    {
        $data = explode("|", $res);
        $voltage = number_format(hexdec($data[3].$data[4]) / 10, 1);
        echo "Текущее напряжение: ".$voltage."В";
    }
    else
    echo "Ошибка CRC";

    sleep(1);
}

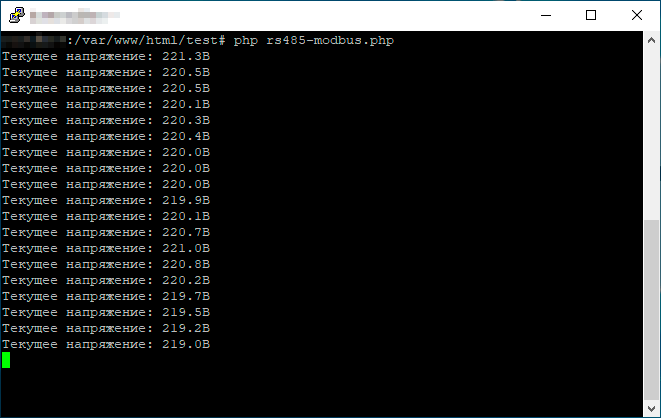

Программа в бесконечном цикле раз в секунду считывает и выводит на экран значение напряжения сети.
Важно обратить внимание, что между отправкой команды и запросом ответа установлена пауза в 0,1с. Эта небольшая пауза необходима, чтобы сеанс связи между контроллером и счетчиком успел завершиться, так как скорость RS-485 существенно ниже, чем скорость Ethernet.

Таким образом можно считывать любые другие регистры из счетчика электроэнергии:

• Общее потребление электроэнергии (Регистры 0x00-0x01)
• Текущее напряжение, В (0x0C)
• Текущее значение тока, А (0x0D)
• Текущая активная мощность, Вт (0x0E)
• Текущая реактивная мощность, ВА (0x0F)
• CosF (0x10)
• Частота, Гц (0x11)

Стоит отметить, что к шине RS-485 можно подключить несколько различных или однотипных устройств, имеющих разные адреса.
Для смены адреса в устройства необходимо отправить соответствующие команды.
Например, для смены адреса (SlaveID) счетчика DDS238-1 ZN необходимо отправить команду: 011000150001020301
Здесь предпоследний байт [03] - новый SlaveID. Был 01, станет 03.

Таким образом к одному контроллеру на шину RS-485 можно подключить 248 устройств (0-247), адреса (248-255) зарезервированы.



Режим RAW

В этом режиме контроллер не занимается подсчетом контрольной суммы отправляемых и принимаемых данных. Все необходимые проверки должны производиться на стороне сервера. Но данный режим позволяет не ограничиваться протоколом Modbus RTU, а значит отправлять и принимать через UART порты произвольные данные, даже если интерфейс физического уровня не RS-485.

Примеры отправки команды и запроса ответа в режиме RAW (GET-параметр "mode" отсутствует).

http://192.168.0.14/sec/?uart_tx=0103000C00014409
http://192.168.0.14/sec/?uart_rx=1



Перспективы интеграции устройств RS-485/Modbus RTU

В настоящее время индустрия выпускает огромное количество устройств с интерфейсом RS-485/Modbus RTU. И у каждого устройства есть свои нюансы работы, свой набор регистров, которые используются для считывания и записи данных. Поэтому важно было обеспечить принципиальную возможность простой интеграции устройств RS-485/Modbus RTU в систему домашней автоматизации посредством контроллера MegaD-2561.

Вместе с тем, в перспективе MegaD-2561 может поддерживать работу с конкретным оборудованием не только в режиме "шлюза", но и полностью автономно. В этом случае контроллер, имея информацию о структуре регистров и команд подчиненного устройства сможет формировать запросы и интерпретировать ответы самостоятельно.
Применительно к описанному в статье счетчику это означает, что сервер мог бы получать уже готовые данные в Амперах, Вольтах, Ваттах и т.д., которые бы не требовали дополнительной обработки. Вероятно, это облегчило бы процесс интеграции некоторых устройств с интерфейсом RS-485 в программное обеспечение сервера.



Автор: Andrey_B
