MegaD-485-TTL - изолированный конвертер индустриального класса

18/09/2026 21:00:31

Стандарт RS-485 довольно широко применяется в различных системах автоматизации. Простой, надежный, помехоустойчивый, работает на длинных линиях и использует всего два свитых провода. Не удивительно, что RS-485 так популярен и поддерживается большим количеством устройств: датчики, счетчики, промышленная автоматика, "Умный Дом", отопление, кондиционирование, пожарно-охранные системы и т.д.

MegaD-2561 также поддерживает работу с RS-485 по протоколу Modbus-RTU в режиме шлюза. Он может транслировать данные из интерфейса RS-485 / Modbus-RTU в интерфейс Ethernet / HTTP-GET. Это позволяет подключать к системе автоматизации любые устройства, работающие по протоколу RS-485 / Modbus-RTU и обмениваться с ними данными. Например, можно считывать информацию со счетчиков электроэнергии или запрашивать показания датчиков. Но встроенного аппаратного интерфейса стандарта RS-485 в контроллере нет. Зато есть UART (универсальный асинхронный приёмопередатчик). UART - это в сущности 2 цифровых порта, работающих в режиме TX/RX (отправка/прием). Напрямую линии A и B интерфейса RS-485 подключить к UART нельзя. Нужен специальный переходник, так называемый конвертер RS485-TTL. С одной стороны у него клеммы A и B для подключения шины RS-485, а с другой клеммы RX и TX, для подключения к UART-портам контроллера. Все просто. Но есть, как говорится, нюанс.

Модулей-преобразователей RS-485 в TTL (UART) пруд пруди. И стоят они, как правило, очень дешево. От 50 руб и выше. Казалось бы, какие тут могут быть проблемы? А проблемы у таких плат есть и они довольно существенные. Остановлюсь чуть подробнее. Если контроллер считывает данные с какого-нибудь датчика, который установлен где-то рядом, внутри помещения, то сложностей чаще всего не возникает. Все может работать годами. Но все резко меняется, если линия длинная, проходит рядом с силовым оборудованием, выходит наружу, а какой-нибудь датчик установлен за пределами дома, например, на крыше. И оказывается, что в подобных условиях недорогие адаптеры имеют свойство выходить из строя. Причина тому - дешевая элементная база (зачастую даже б/у) и максимально упрощенная схемотехника. В некоторых подобных адаптерах вообще отсутствуют элементы защиты, а в других реализована самая примитивная защита. Но главное - подобные изделия не имеют гальванической развязки. В сущности нежные по своей природе UART-порты контроллера смотрят во внешний мир, полный катаклизмов, наводок, молний и прочего апокалипсиса. Конечно, риск схватить мощную наводку от грозового разряда в датчик на крыше далеко не 100%, но если это произойдет, то 50 рублевая поделка и сама сгорит и щедро пропустит транзитом все, что в нее попало. Не трудно догадаться, что будет с автоматикой.

Поэтому если какие-то линии выходят за пределы дома, проложены рядом с силовым оборудованием, просто очень длинные, то использовать для согласования шины RS-485 с портами UART адаптеры с Алиэкспресса крайне нежелательно. А какие тогда использовать? Китайские производители наполнили рынок очень-очень дешевыми и примитивными устройствами. И найти в этом электронном изобилии что-то более продвинутое и качественное бывает сложно. Конечно, они могут сделать почти все, что угодно. Но не всегда делают. Значит, сделаем мы.

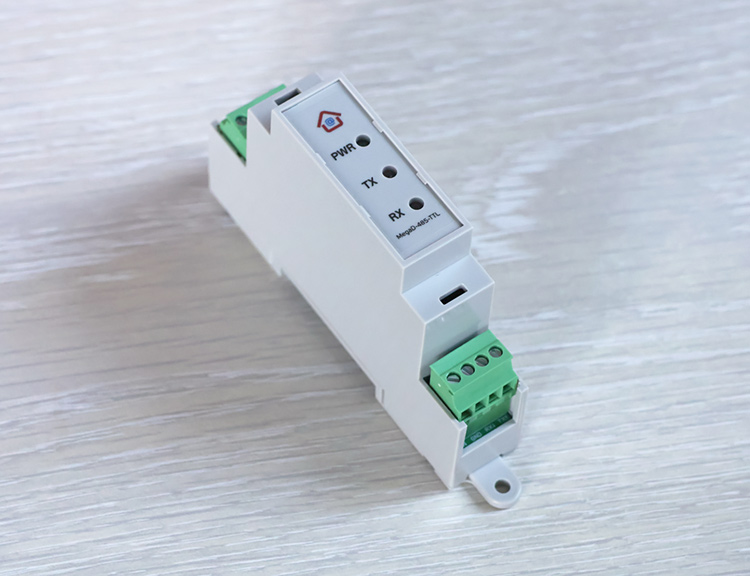

Конвертер MegaD-485-TTL

MegaD-485-TTL - это модуль, который, как у нас любят говорить, не имеет аналогов. Ну, это шутка. Аналоги, конечно, есть, но в нашем "велосипеде" есть ряд действительно уникальных особенностей.

Ключевые технические особенности:

• Полная гальваническая изоляция: до 5кВ по линиям сигналов и до 3кВ по линии питания
• Максимальная защищенность: газоразрядник и возможность подключить заземление, Surge Proof компоненты, TVS-супрессор
• Высокоскоростной трансивер: до 12Мбит/с
• Авто-детекция направления передачи
• До 256 узлов на шине (1/8 UL)
• Форм-фактор корпуса: 1-DIN (ширина 18 мм)
• Широкий диапазон напряжения питания: 3.3-12В DC
• Толерантность к различным уровням TTL-сигналов: +3.3В или +5В.
• Отключаемый с помощью DIP-переключателя терминатор шины RS-485
• Съемные (разъемные) клеммные колодки

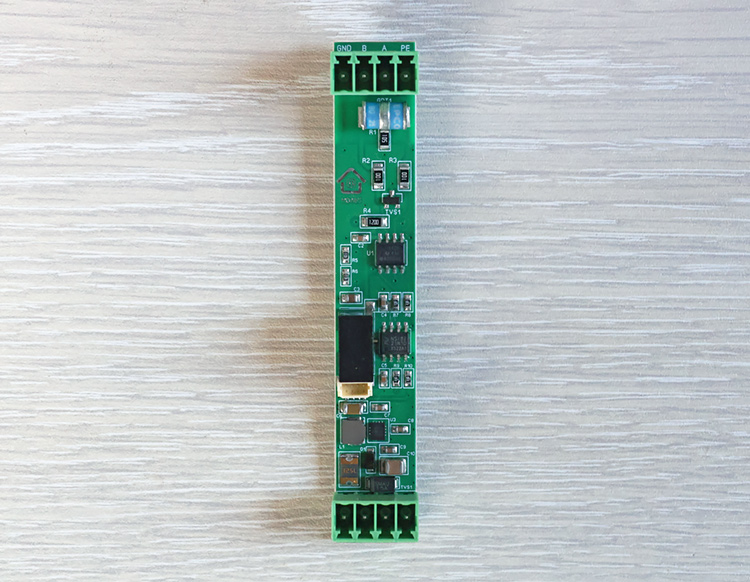

Плата конвертера MegaD-485-TTL

1. Полная гальваническая изоляция RS-485 от TTL (UART). На линии данных установлена специализированная высоконадежная микросхема промышленного класса от Novosense, обеспечивающая гальваническую изоляцию до 5000 Вольт (стандарт изоляции UL1577). По линии питания применяется высокоэффективный DC-DC изолятор Mornsun (до 3кВ). Земли на плате физически разделены. Логика и электроника в достаточной степени изолированы от внешнего мира, куда обращен интерфейс RS-485.

2. В модуле со стороны RS-485 присутствует клемма PE (защитное заземление), а на входе стоит 3-х выводной газоразрядник от японско-немецкой компании Epcos-TDK. Это позволяет подключить к плате адаптера защитное заземление. Если по интерфейсным линиям прилетает какая-то помеха или мощный разряд, то в газоразряднике зажигается дуга, которая сбрасывает этот импульс в заземление PE. Кроме того, земля интерфейса соединена с PE высоковольтной RC-цепочкой с применением помехоподавляющего сертифицированного конденсатора класса X1/Y2 для борьбы со статикой и синфазными помехами, который в случае повреждения разрывает цепь, сохраняя изоляционный барьер. Подключение PE (защитного заземления) опционально, но рекомендуется, если PE доступно на объекте.

3. Входы микросхемы трансивера RS-485 оснащены специальными сверхнадежными Surge Proof резисторами (AEC-Q200 qualified, MSL класс 1), которые предназначены для защиты от импульсных перенапряжений и безболезненно переваривают кратковременные импульсы до 400В. При том, что синфазное напряжение в RS-485 не превышает +12В. Дополнительно к этому в модуле установлен специализированный TVS-супрессор от Littlefuse, который обеспечивает защиту от ESD (статических разрядов) до +-30кВ.

4. Модуль оснащен современным высокоскоростным трансивером THVD1426 фирмы Texas Instruments. В отличие от бюджетных микросхем, которые применяются в дешевых адаптерах, THVD1426 имеет целый ряд преимуществ: поддерживается скорость до 12Мбит/с (!), входное сопротивление 1/8 (до 256 узлов на шине), аппаратная авто-детекция направления передачи данных, собственная ESD-защита до +- 16кВ. По всем параметрам этот трансивер значительно превосходит более простые чипы.

5. Толерантность к логическим уровням +3.3В и +5В. Модуль может работать с любыми стандартными уровнями на портах UART: +3.3В (STM32, RaspberryPi, MegaD-2561 и т.д), +5В (Arduino).

6. Очень широкий диапазон питающего напряжения: от +3.3В до +12В. В модуле применяется мощный и эффективный Buck-Boost конвертер на базе микросхемы TPS63070 от Texas Instruments, который переваривает широкий диапазон входных напряжений. Пользователи могут с равным успехом подключать к модулю то питающее напряжение, которое удобно: +3.3В, +5В, +12В. Обвязка преобразователя сделана на высококачественных ультракомпактных компонентах японских компаний TDK, Taiyo и южнокорейской Samsung, способных работать при температурах до +125С. Более того, на входе установлены элементы защиты от переполюсовки, перенапряжения, а также качественный самовосстанавливающийся предохранитель фирмы Bourns из Калифорнии.

7. Максимальная компактность на DIN-рейке. Плата модуля сделана под корпус D1MG из негорючего пластика ABS UL94-V0 от тайваньской Gainta. Модуль занимает всего 1-DIN на рейке. Как однополюсной автоматический выключатель. А поскольку адаптер выполнен в корпусе, отпадает необходимость подвешивать его на проводочках в термоусадке, как это происходит с бюджетными адаптерами.

8. Отключаемый 120-Омный резистор-терминатор шины RS-485. Если необходимо подключить адаптер где-то в середине шины, то это можно сделать, отключив резистор-терминатор согласования. Для этого в модуле предусмотрен специальный DIP-переключатель. По умолчанию он включен. Для удобства переключения терминатора, клеммники в модуле сделаны разъемными, а сам терминатор находится на обратной стороне платы под задней крышкой.

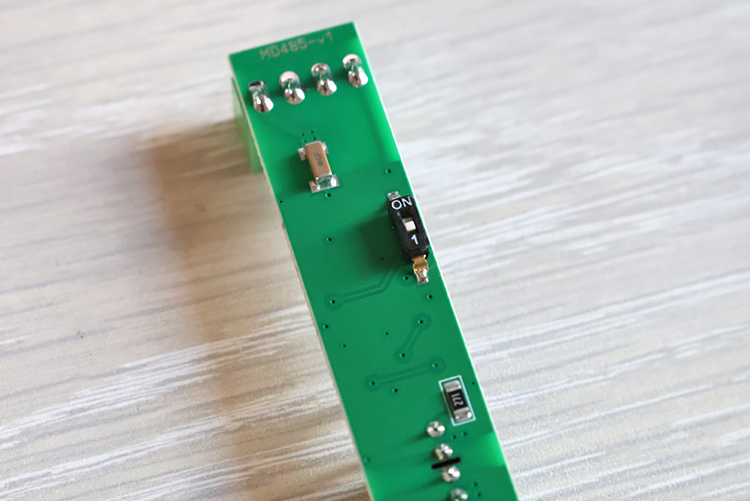

DIP-переключатель для отключения терминатора шины RS-485

Разработка устройства в габаритах 1-DIN - это всегда компромисс между размерами, ценой и надежностью. В модуле MegaD-485-TTL нам удалось совместить бескомпромиссную многоступенчатую защиту, полную гальваническую развязку и максимальную функциональность без использования "костылей" в схемотехнике. Первая серийная партия плат успешно прошла лабораторные тесты. Получилось надежное защищенное промышленное решение, которое позволяет обезопасить головную автоматику при работе с длинными выносными линиями RS485.



Автор: Andrey_B
