GSM-UPS

GSM-UPS - модем для сетей GSM/2G с функцией ИБП (оснащен аккумуляторами)

Поддерживается контроллерами MegaD-2561. Подробная информация по настройке контроллера для работы с GSM-UPS в документации.
Обсуждение модуля, вопросы-ответы и дополнительная информация на форуме.

Напряжение питания	12В
Собственное потребление (в режиме заряда аккумуляторов)	0.34А (4Вт)
Уровень сигнальных выходов Tx-Rx	3,3B
Напряжение на выходе источника бесперебойного питания	12В
Номинальный ток на выходе	2А
Тип аккумуляторов	Li-Ion 18650
Количество аккумуляторов	2
Размеры	37х90х60мм (2 DIN)
Масса (включая аккумуляторы)	172 гр.
Рабочая температура (ограничение связано с режимом зарядки аккумуляторов)	от 0 до +45 °С
Потребляемый ток с учётом внешней нагрузки (максимальный)	2.3А (28Вт)

Некоторые особенности:
- компактные размеры, удобная установка на дин-рейку,
- съёмный клеммник,
- встроенная антенна со стандартным разъёмом IPEX (легко поменять на внешнюю),
- надёжная система питания, самовосстанавливающийся предохранитель, защита от перегрева, перегрузки, короткого замыкания,
- легкозаменяемые стандартные аккумуляторы,
- комплектация только оригинальными аккумуляторами 18650 производства Самсунг емкостью не менее 2900мАч (никакого Алиэкспресса;),
- может работать от одного или двух аккумуляторов,
- применён стандартный модуль SIM800C, прошитый для полной готовности к работе из любого состояния,
- кнопка перезагрузки модема на передней панели (RST)

Индикаторы на передней панели:
ON - статус модема (горит - модем включен, нет - выключен),
NETWORK - сеть модема (часто мигает - поиск сети, медленно мигает - нормальная работа),
BAT CHRG - зарядка аккумуляторов (горит - идёт зарядка, часто мигает - отсутствие или неисправность аккумуляторов, медленно мигает - сработала защита от перегрева, не горит - зарядка отключена),
ON LINE - работа от внешнего источника (горит, когда есть питание на входе),
ON BAT - работа от аккумуляторов (горит, когда используется энергия аккумуляторов).

Описание клеммника:
+ - вход +12В,
GND - общий,
P - выход +12В,
B - выход индикации перехода на аккумулятор (подключается к стандартному входу Меги),
V - аналоговый выход измерения напряжения аккумулятора (4,2В понижено через делитель до 3,16В; коэффициент делителя 1,33; то есть, при 4,2В на аккумуляторе АЦП будет показывать около 980, при 3В будет 700),
R - вход сброса модема (для сброса замкнуть на землю на 2 секунды, можно держать модем отключенным совсем, замкнув на землю),
Tx - выход TX модема (с согласованием на 3,3В),
Rx - вход RX модема (с согласованием на 3,3В).

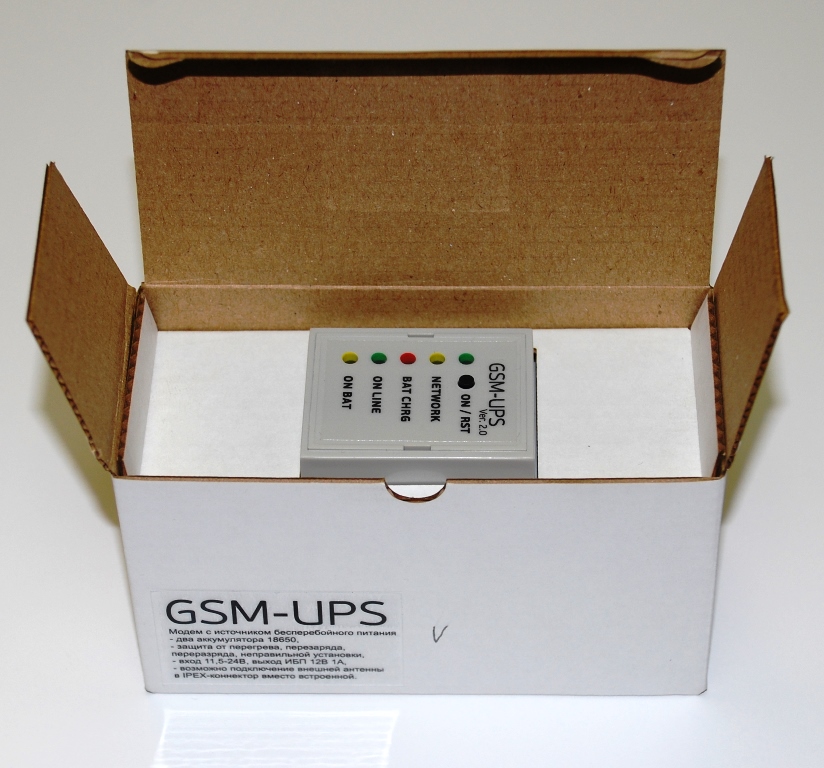

Комплект поставки: модем, два качественных аккумулятора 18650, коробка.

Порядок подготовки к работе:
- подключить необходимые провода,

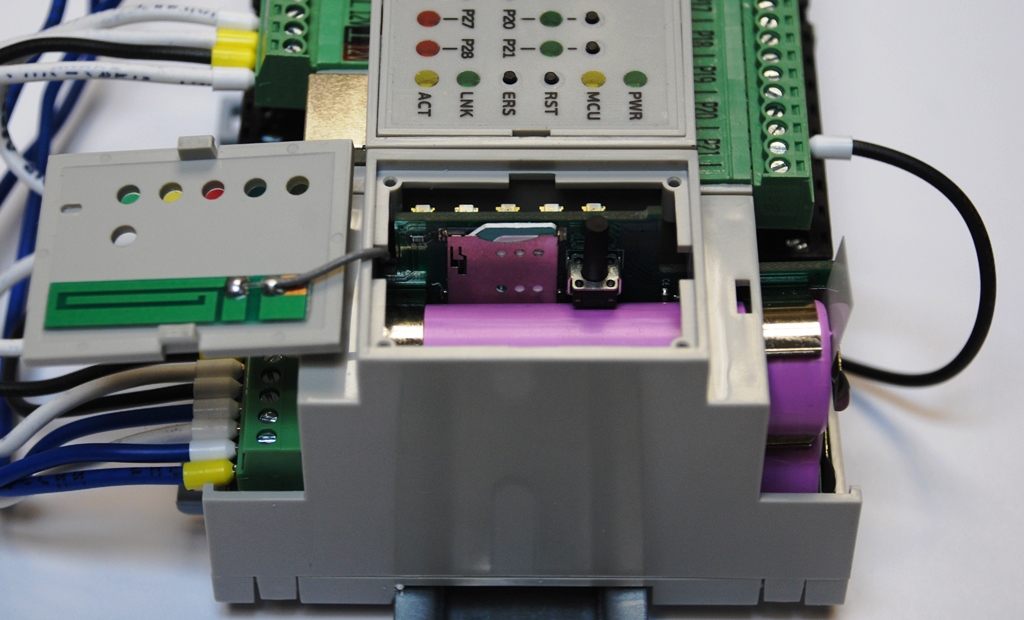

- пластиковым предметом открыть верхнюю крышку,
- защёлкнуть на место sim-карту,
- поставить верхнюю крышку на место, совместив сначала отверстие и кнопку, а затем прорезь в крышке и выступ на плате (возможно, плату придётся немного "покачать" из стороны в сторону),
- удалить пластиковую вставку, отключающую аккумуляторы.

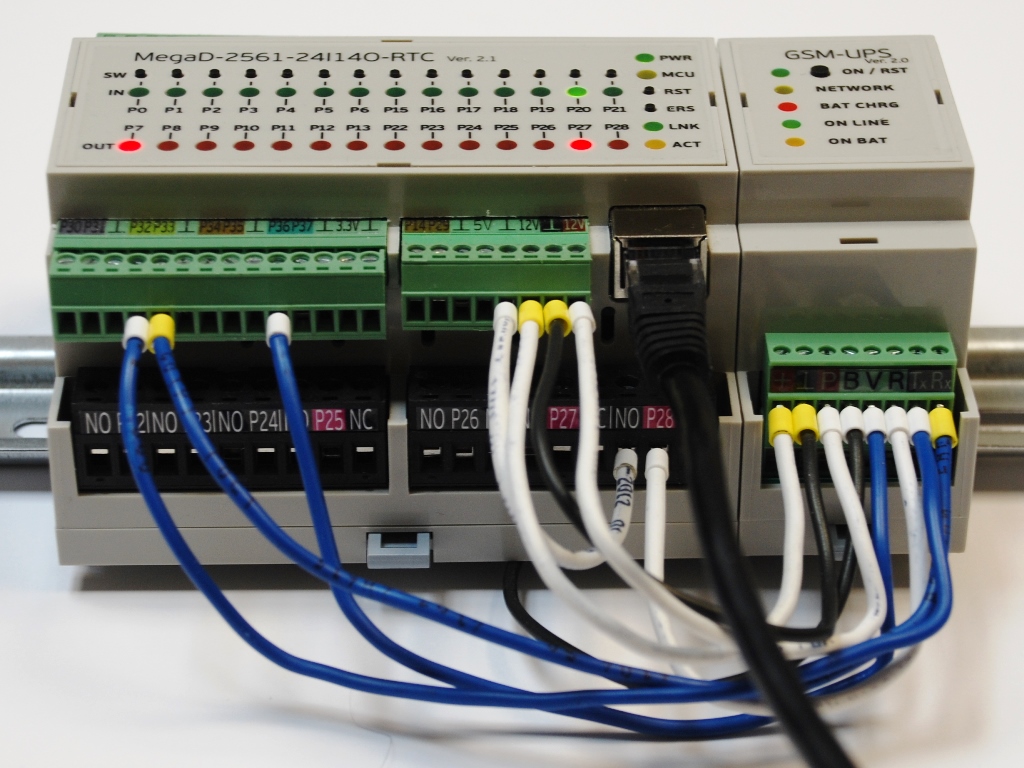

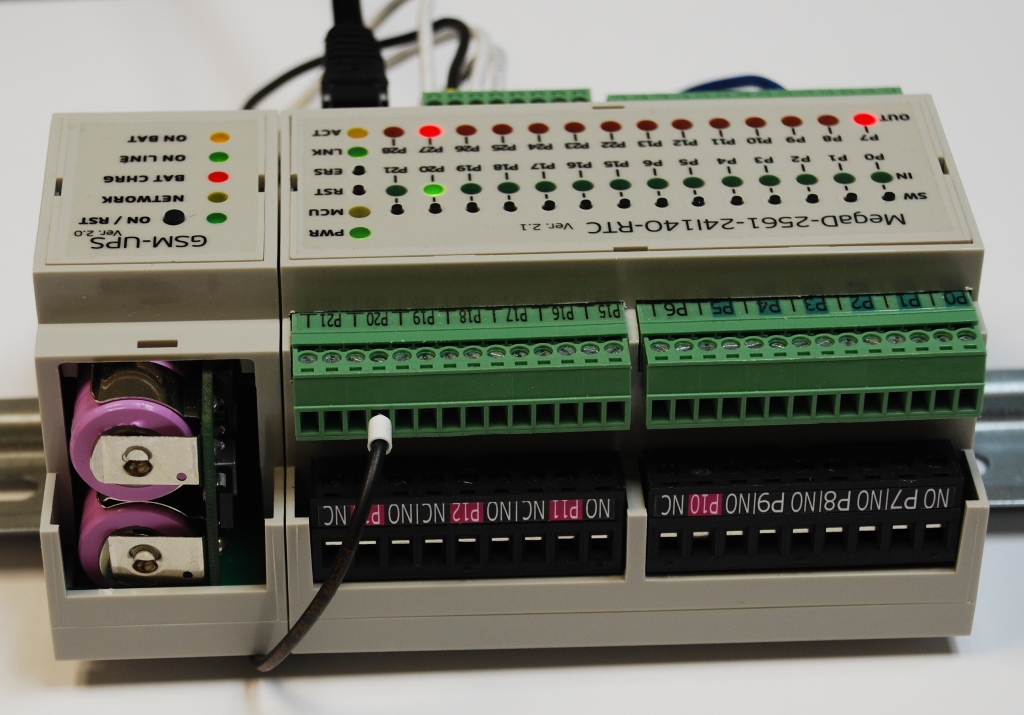

Полное подключение выглядит примерно так, но не обязательно подключать всё. Как минимум нужно питание и Tx-Rx. Кроме того, для совместной работы с модемом в качестве охранной системы лучше подходит контроллер MegaD-2561 V3, а не моноблок, так как он меньше потребляет (только к нему и модему лучше подключить только охранные датчики, остальное к другим контроллерам).
