RPi4-RTC-PoE

Мини-сервер с ZigBee, DALI-2 и DMX-512 на DIN-рейку

Обсуждение, инструкции и дополнительная информация об устройстве на форуме.

Гарантия один год на все компоненты.
На SSD при производстве записывается образ Raspbian x64 с открытым SSH и стандартным логином pi и паролем raspberry.
Инструкция по установке HomeAssistant находится здесь.

Внимание! Данное устройство рассчитывалось и испытывалось с модулями СМ4, не содержащими WiFi/Bluetooth. При использовании таких модулей рекомендуется отключать WiFi/Bluetooth, так как они могут привести к нестабильности питания при использовании SSD, кроме того, могут мешать работе ZigBee, потому что используют ту же частоту, 2,4ГГц.
Устройство довольно горячее при работе, но это не влияет на стабильность. В связи с тем, что радиатор может нагреваться до 85 градусов, рекомендуется устанавливать RPi4-RTC-PoE крайним слева на рейке. Обычная рабочая температура (при нескольких виртуальных машинах, активном использовании накопителя) около 50 градусов. Пиковые температуры до 85 градусов возможны при стресс тестах или при начальной установке системы/приложений. При 100% загрузке всех ядер через некоторое время процессор начнёт троттлить, SSD при непрерывной записи десятка гигабайт подряд также может снижать скорость (троттлить). Это нормально, при обычном режиме работы такого не происходит.
Устройство негорючее и соответствует стандарту UL94 V-0.

Основные характеристики:

• Raspberry Pi CM4 4GB RAM,
• QuadCortexA72@1.5GHz,
• питание PoE 802.3af 13W либо 6-24В,
• Gigabit Ethernet,

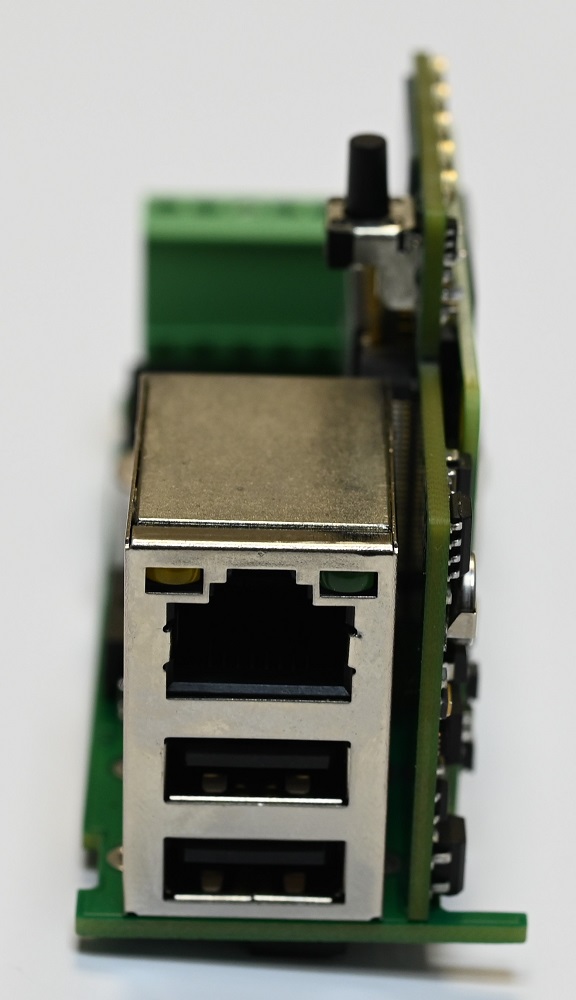

• 1х USB2.0 для подключения внешних устройств (разъём около RJ45),
• 1х USB2.0 для подключения к ПК как внешний диск (прошивки; нижний разъём, дальний от RJ45),
• разъём для подключения NVMe SSD PCIEx1 Gen2 размера 2230,
• кнопка startup-shutdown (GPIO3), задержка срабатывания 0,1с, при удержании более 10с физическое отключение питания,
• часы RTC PCF85063 с подзаряжаемой батарейкой (GPIO45,44),
• аппаратный программируемый watchdog на PCF85063,
• интерфейс DALI-2 (GPIO4,5) для управления системами освещения,
• гальванически развязанный RS485 auto-flow, max 500kbps, до 128 устройств (GPIO8,9), возможно использование как интерфейса DMX-512,
• ZigBee координатор СС2652P через UART (GPIO12,13), прошивка zigbee2mqtt 3.x.0 c SBL,
• размеры: 37х90х60мм (2 модуля DIN),
• масса: 155 гр,
• рабочая температура: от -20 до +85 гр.С,
• потребляемая мощность: 1-5W, с ZigBee и RS485 интерфейсами до 7W, с внешними USB макс. 13W.

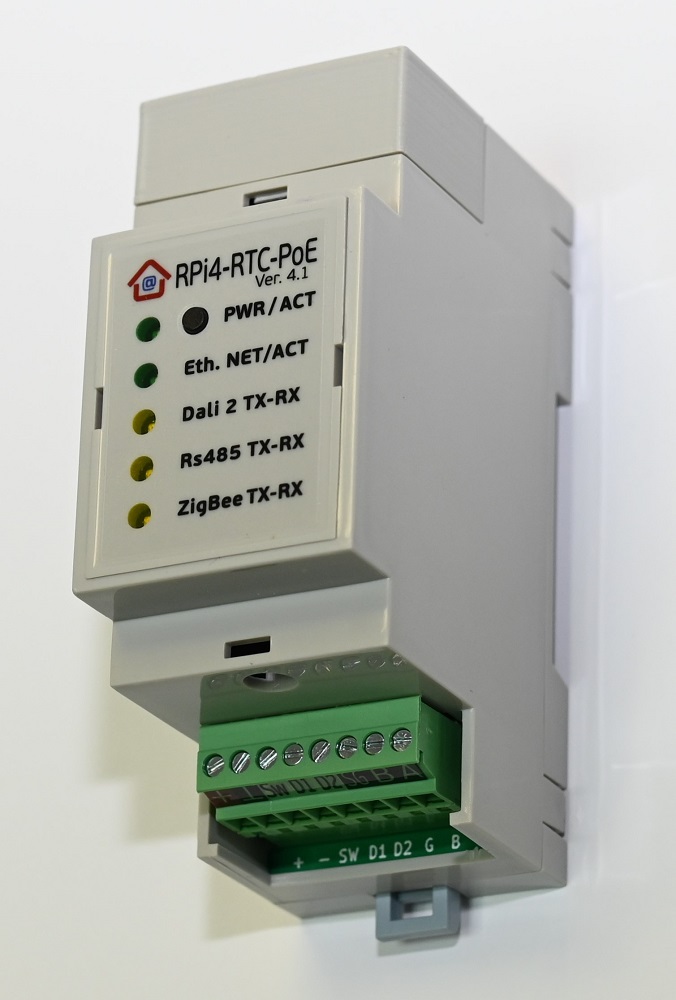

Индикаторы на передней панели:

• PWR/ACT - двухцветный, зелёный - питание (nPWR_LED), жёлтый - активность модуля RPi (Pl_nLED_Activity),
• Ethernet NET/ACT - двухцветный, зелёный - подключение к локальной сети 1000/100Мбит (Ethernet_nLED2), жёлтый - активность локальной сети (Ethernet_nLED3),
• DALI TX-RX - двухцветный (зелёный - передача, жёлтый - приём) светодиод индикации активности интерфейса DALI,
• Rs485 TX-RX - двухцветный (зелёный - передача, жёлтый - приём) светодиод индикации активности UART-интерфейса RS485,
• ZigBee TX-RX - двухцветный (зелёный - передача, жёлтый - приём) светодиод индикации активности UART-интерфейса модуля ZigBee.

Индикаторы на разъёме Ethernet не используются.

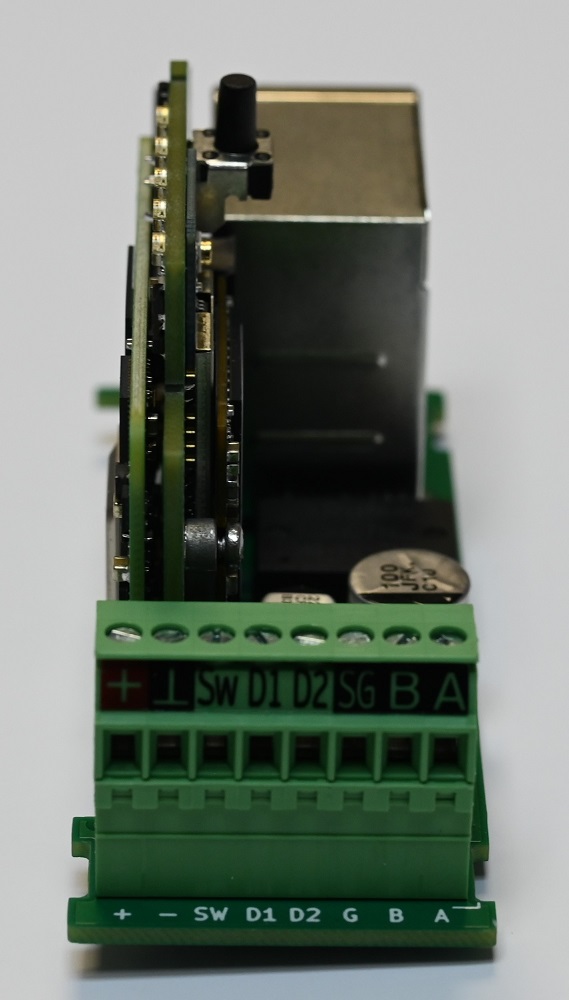

Описание клеммника:

• + - плюс внешнего питания 6-24 вольта,
• – - общий провод, минус питания,
• SW - вход параллельно кнопке на передней панели (включается замыканием на GND),
• D1 - подключение интерфейса DALI-2, полярность значения не имеет,
• D2 - подключение интерфейса DALI-2, полярность значения не имеет,
• SG - общий провод RS485 (изолированная земля),
• B - RS485 B,
• A - RS485 A.

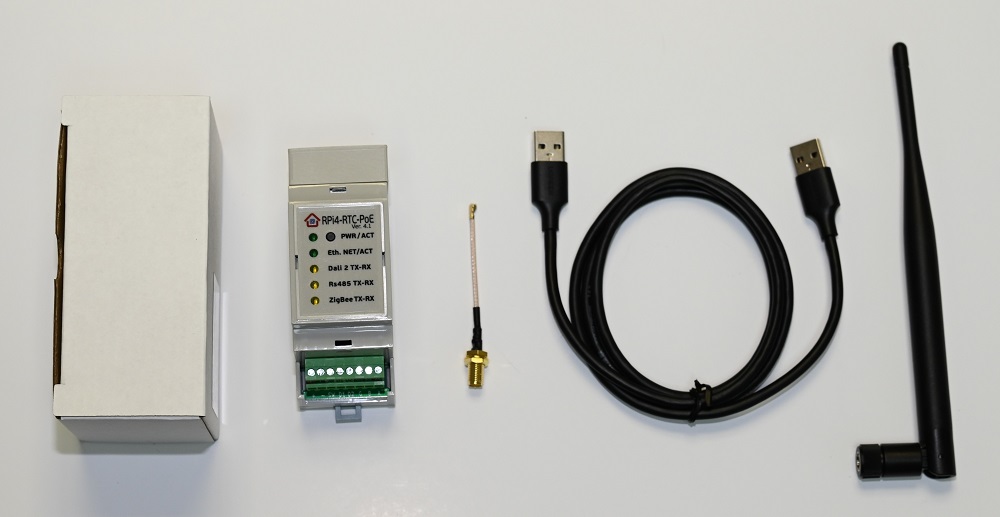

Комплект поставки: коробка, RPi4-RTC-PoE, переходник для подключения внешней антенны, качественный кабель USB-A - USB-A для записи образа (только для версии с eMMC, не входит в комплект версии с SSD), внешняя антенна (входит в комплект устройств с SSD, для остальных - опция).

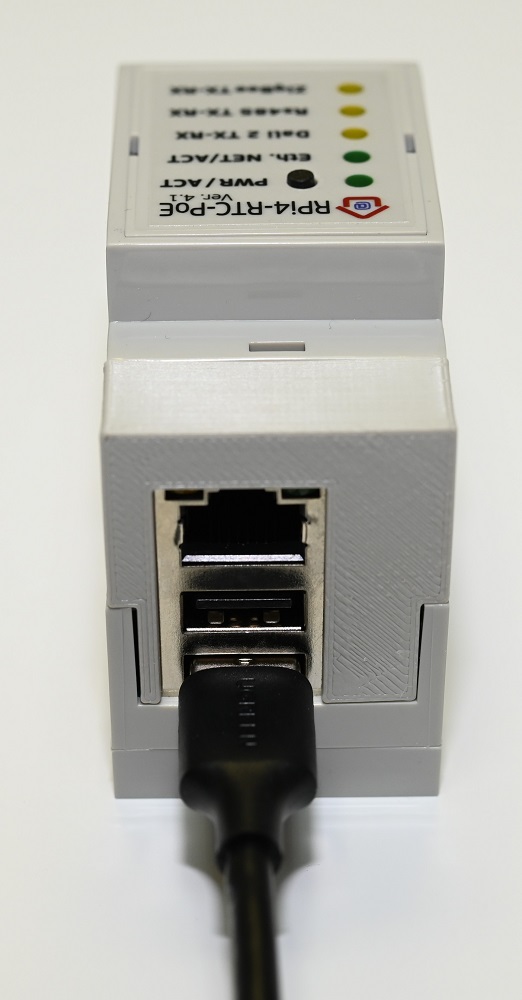

Для подключения к компьютеру в режиме внешнего диска (для записи на eMMC) нужно использовать нижний разъём USB и кабель из комплекта (не входит в комплект версии с SSD):

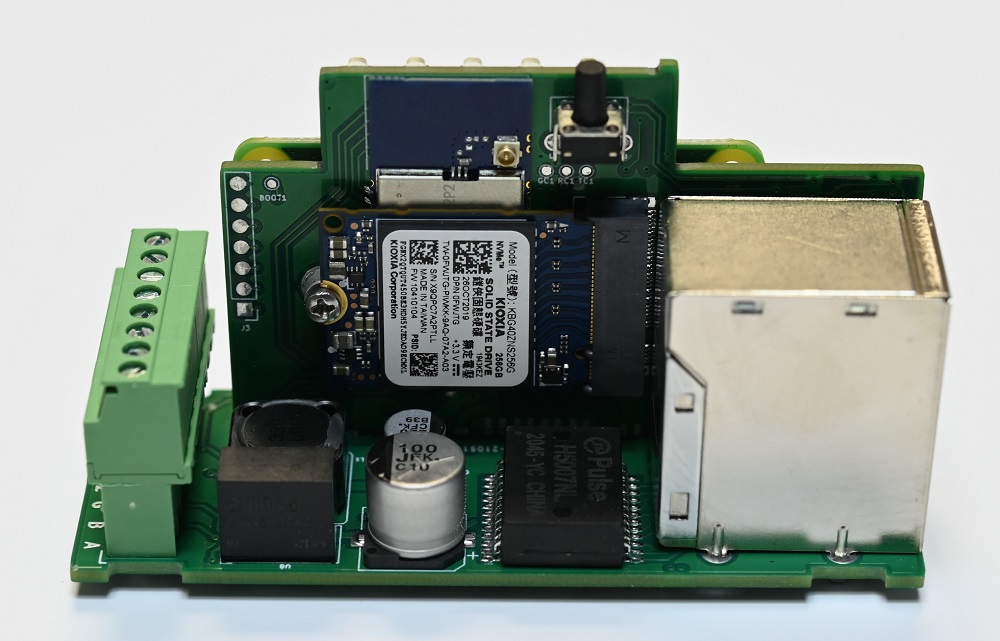

SSD типоразмера 2230 можно установить самостоятельно в любую комплектацию, но есть ограничение. SSD создаёт помехи, так как работает на одной из гармоник 2,4ГГц, поэтому использование встроенной антенны с ним неэффективно. В комплектацию с SSD входит также внешняя антенна.

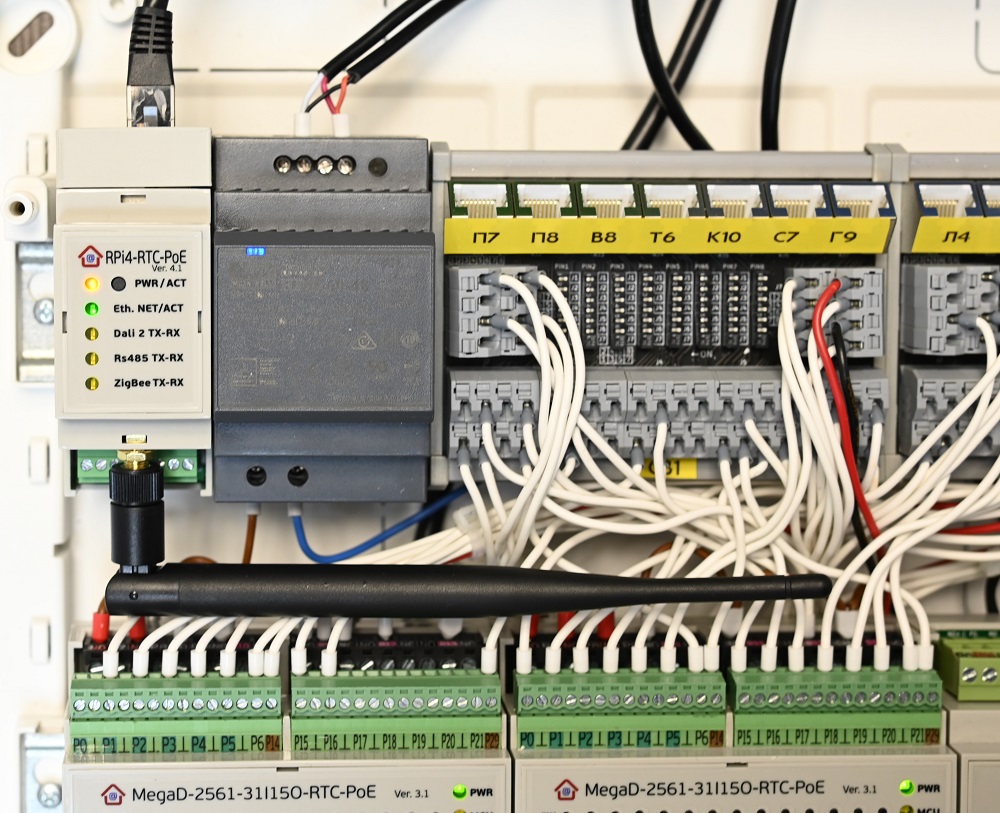

Антенна прекрасно помещается под пластрон, и имеет значительно больший радиус действия, чем встроенная:

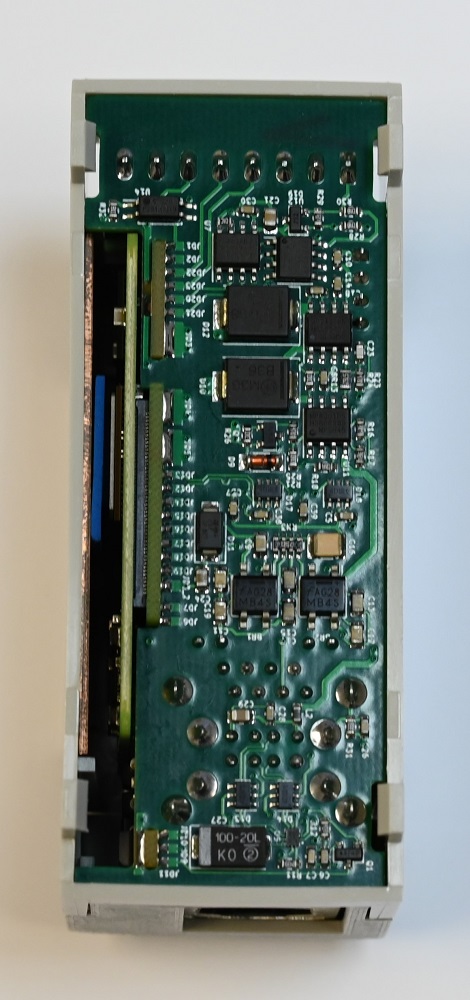

Процессор Raspberry Pi охлаждается через термопрокладку при помощи достаточно большой медной пластины:

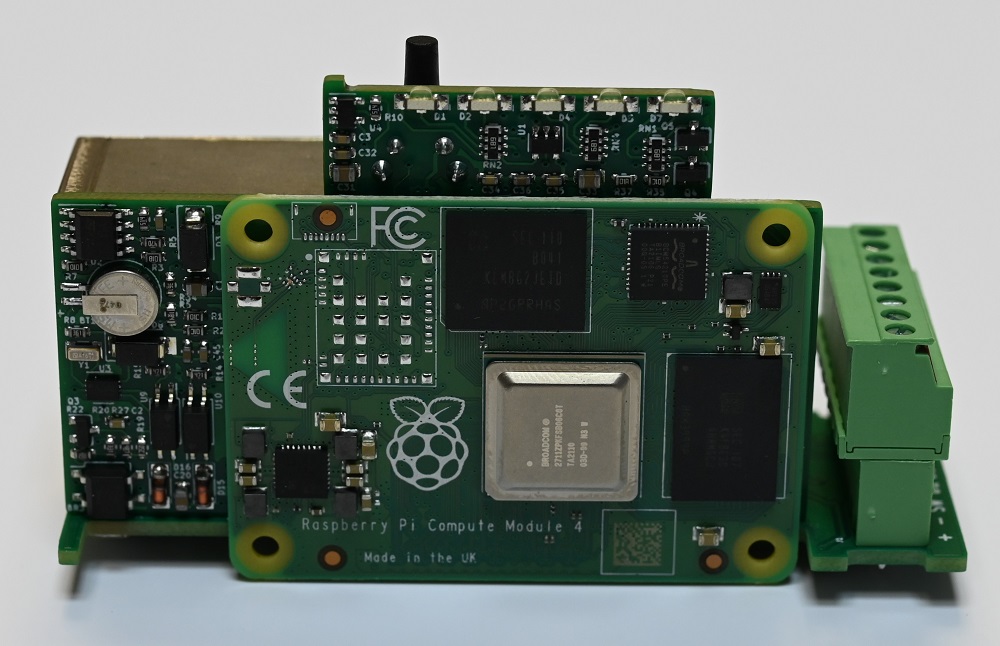

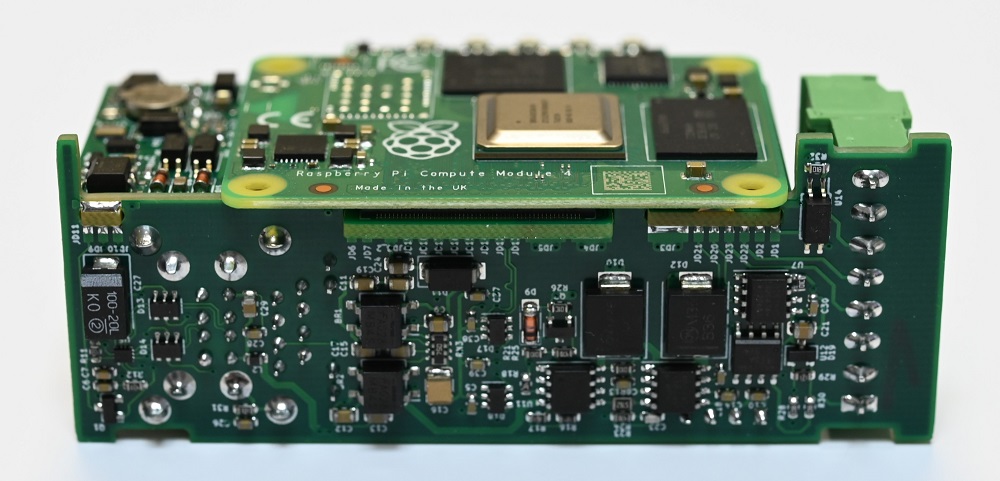

Прочие фото устройства изнутри
