MegaD-8I7O-S

Краткая информация и технические характеристики исполнительного модуля MegaD-8I7O-S для контроллеров MegaD-2561.

Данный модуль подключается шлейфом к любому из двух 34-пиновых разъемов контроллера (XP1, XP2).
Модуль не предназначен для подключения к контроллеру MegaD-2561-31I15O в исполнении Моноблок.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.

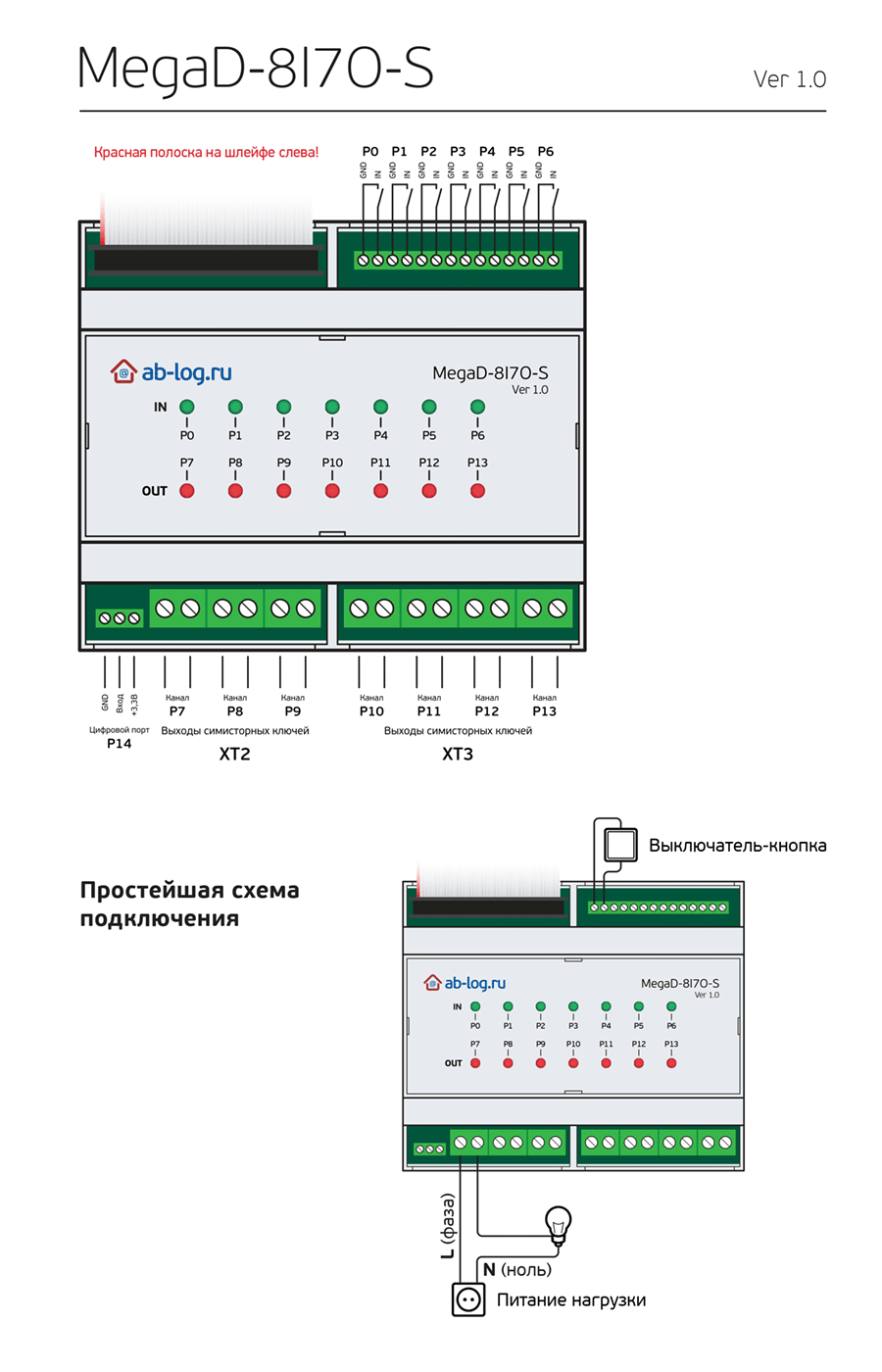

Краткое руководство в PDF-формате.

Тип модуля	стандартный для разъемов XP1, XP2
Питание	по шлейфу от контроллера
Количество входов (выключатели, датчики с выходом "открытый коллектор")	7
Количество симисторных выходов (каналов с функцией диммирования нет)	7
Цифровой порт	1
Максимальный коммутируемый ток (на порт)	2А (~450 Вт)
Максимальный кратковременный коммутируемый ток	6А (не более 5 сек)
Максимальное коммутируемое напряжение	250В только переменный ток
Минимально коммутируемое напряжение	10В только переменный ток
Модель симистров	BT139-800
Максимальное сечение провода	для входов: 1.5мм2 (16 AWG) для выходов: 2.5 мм2 (12 AWG)
Максимальный потребляемый ток модуля	190мА

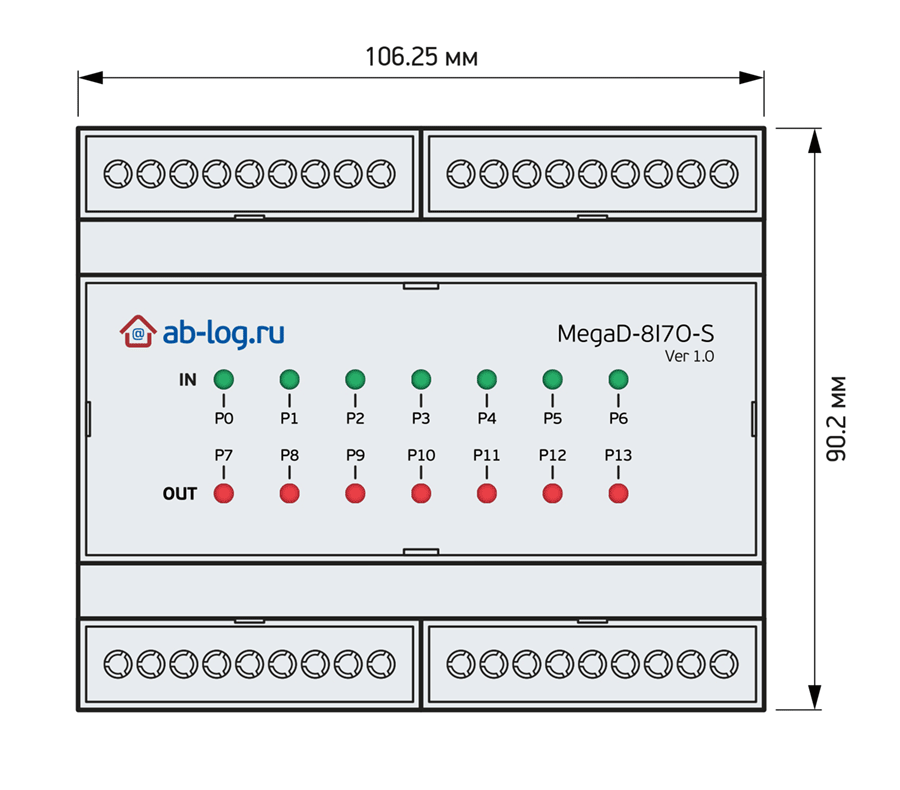

Размеры корпуса	106.25 × 90.2 × 57.5 мм (6 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Температурный диапазон	от -40°С до +85°С
