MegaD-16PWM

Краткая информация и технические характеристики модуля-расширителя MegaD-16PWM для контроллеров MegaD-2561

Данный модуль подключается к 2-м любым цифровым портам контроллера по шине I2C. Модуль может подключаться к контроллерам в любом исполнении, в том числе к моноблоку MegaD-2561-31I15O.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Обсуждение модуля, вопросы-ответы и дополнительная информация на форуме.

Основные характеристики:
1) корпус 6 модулей на DIN-рейку,
2) входы i2c (SCL, SDA) и питания 12В,
3) PCA9685, 16 выходов,
4) съёмные клеммники,
5) заменяемые силовые модули, по 4 канала на каждом:
- перемычки с ШИМ 0-12В;
- выходы с переключением 0-10В или 0(4)-20мА;
- диммеры на микроконтроллере 230В 2А;
- мосфеты 12-24В до 8А;
- высоковольтный модуль для светодиодных люстр 48-300В (в разработке),
6) гальваническая развязка всех выходов (включая питание модулей) до 3кВ,

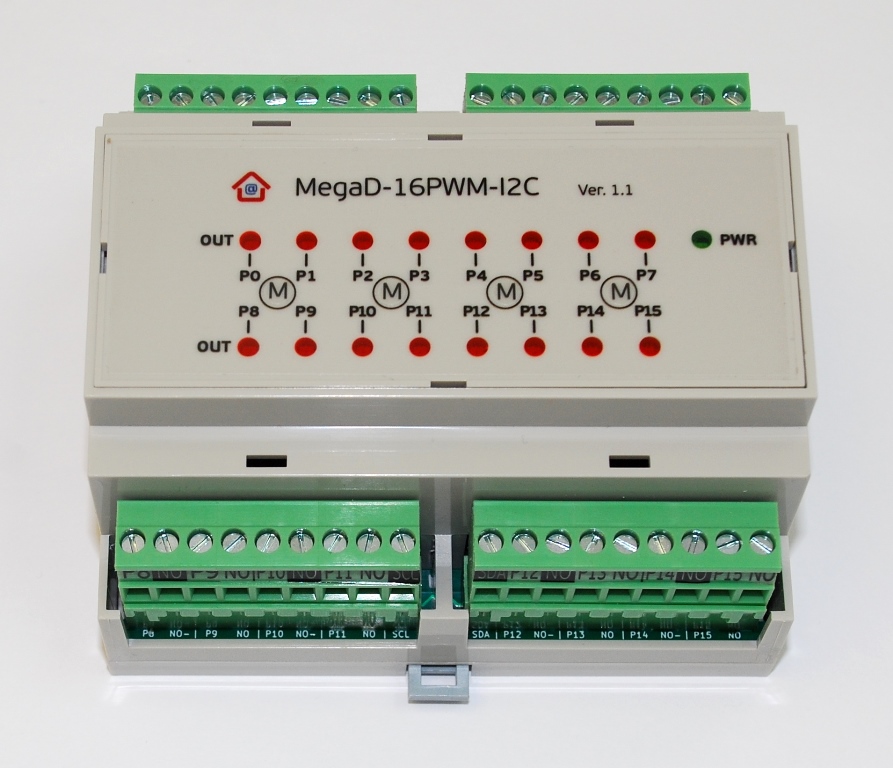

7) индикация питания и состояний выходов на крышке,
8) две платы, индикации и силовая, между ними шлейф FPC,
9) у каждого выхода Р есть собственный контакт NO (нормально разомкнутый),

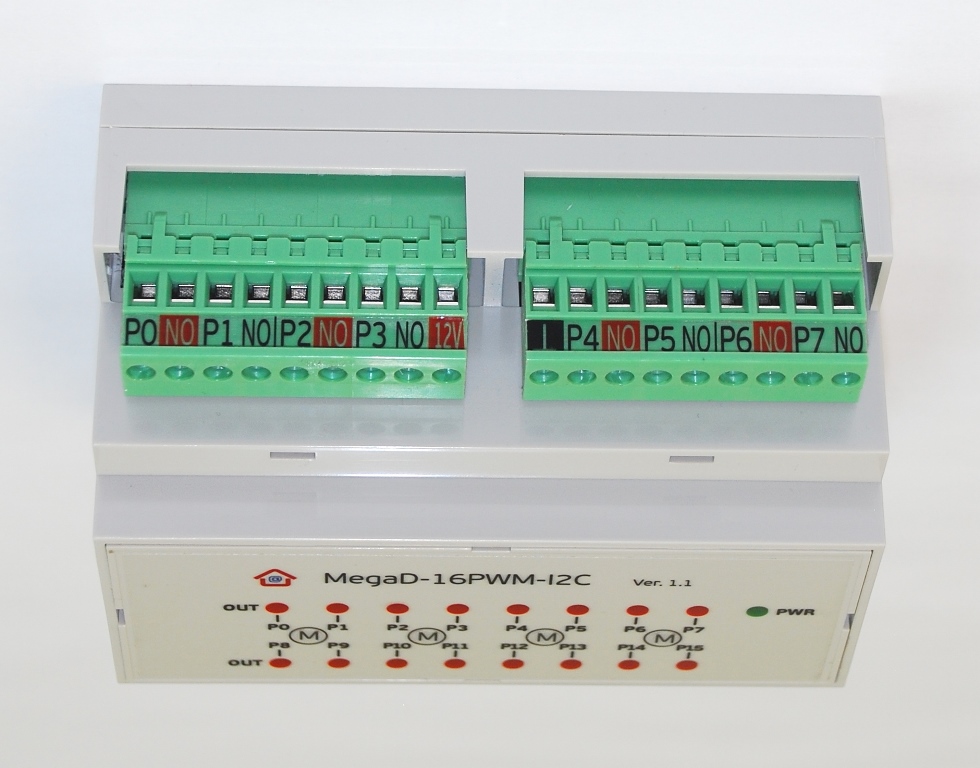

10) клеммы, отмеченный красным (сверху) и чёрным (снизу), имеют двойное назначение (в диммерах и высоковольтных модулях используются как входы питания),

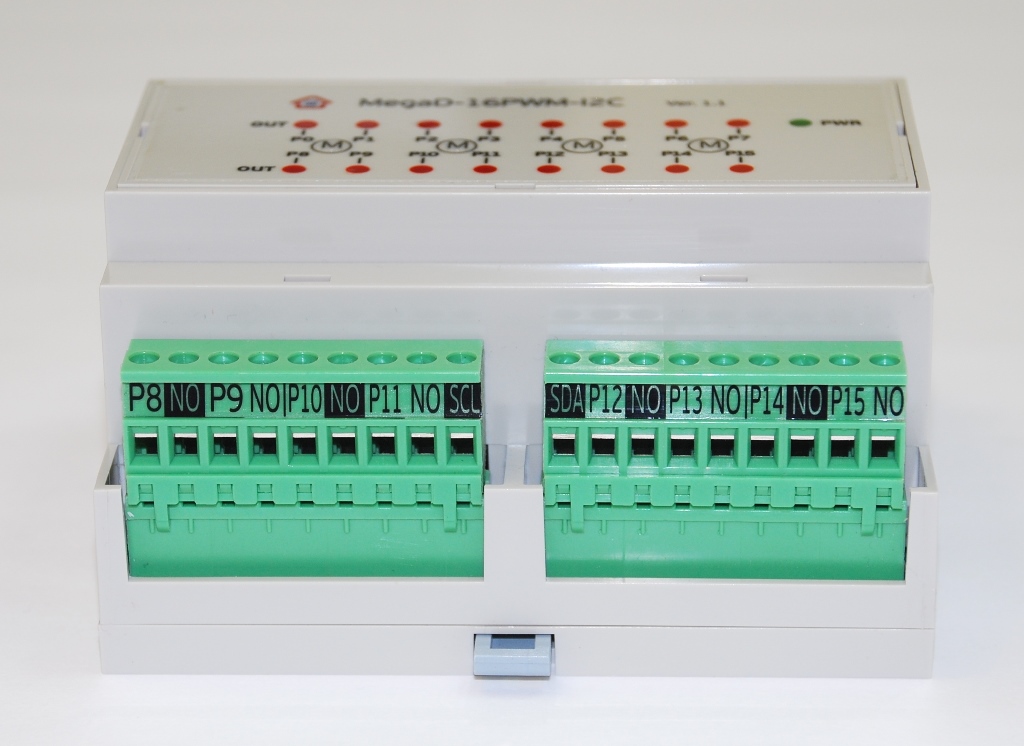

11) разъёмы: верхний левый клеммник (P0,NO,P1,NO,P2,NO,P3,NO,+12V), правый (-12V,P4,NO,P5,NO,P6,NO,P7,NO), нижний левый (P8,NO,P9,NO,P10,NO,P11,NO,SCL), правый (SDA,P12,NO,P13,NO,P14,NO,P15,NO).

Сменные модули
- модуль 4MOSFET (4 мосфета до 30В 8А
(подключение: NO - минус источника питания, P - минус светодиодной ленты, плюс источника питания нужно подключить на плюс ленты, к блоку плюс подключать не нужно);
- модуль 4JUMPER (4 перемычки)
(подключение: NO - минус 12В, P - выход плюс 12В ШИМ) Внимание! Максимальная нагрузка через перемычку - 50мА на канал;
- модуль 4х0-10V (4 аналоговых выхода 0-10В)
(подключение: NO - общий (минус), P - выход 0-10В;
- модуль 4х4-20mA (4 аналоговых выхода 4-20мА)
(подключение: NO - общий (минус), P - выход 4-20мА;
- модуль 4DIMMER (4 диммируемых симистора на микроконтроллере 230В до 2А каждый)
(подключение: NO(красный) - фаза сети, NO(чёрный) - ноль сети/нагрузки, P - фаза нагрузки)
- модуль 2HV (2 диммера для светодиодных люстр постоянного тока до 300В 1А каждый) - цена будет позже,
(подключение: NO(красный) - плюс источника 24-48В, NO(чёрный) - минус источника 24-48В, P - плюс нагрузки, NO - минус нагрузки, порты слева не используются).

Максимальный потребляемый ток зависит от того, какие установлены сменные модули.
Собственное потребление модуля - 20мА
Общее максимальное потребление модуля в конфигурации "все каналы 4xMosfet" - 150мА

В данный модуль нельзя установить реле. Реле можно установить в аналогичный по функциональности, но отличающийся по конструкции и компоновке MegaD-16U-XT.

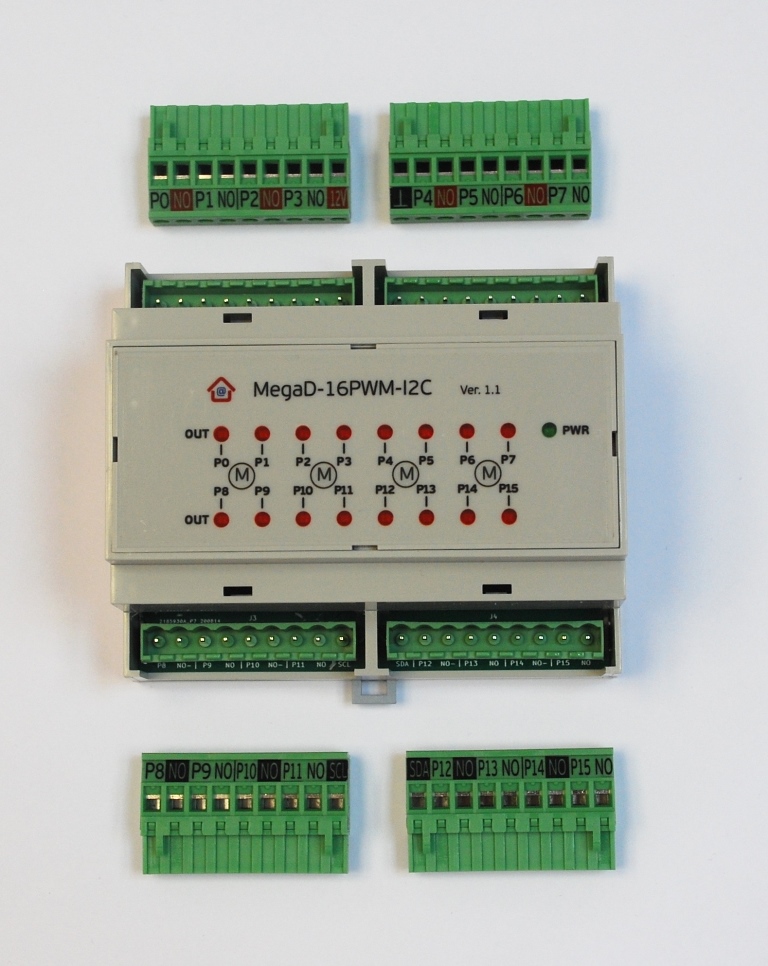

Все клеммники снимаются

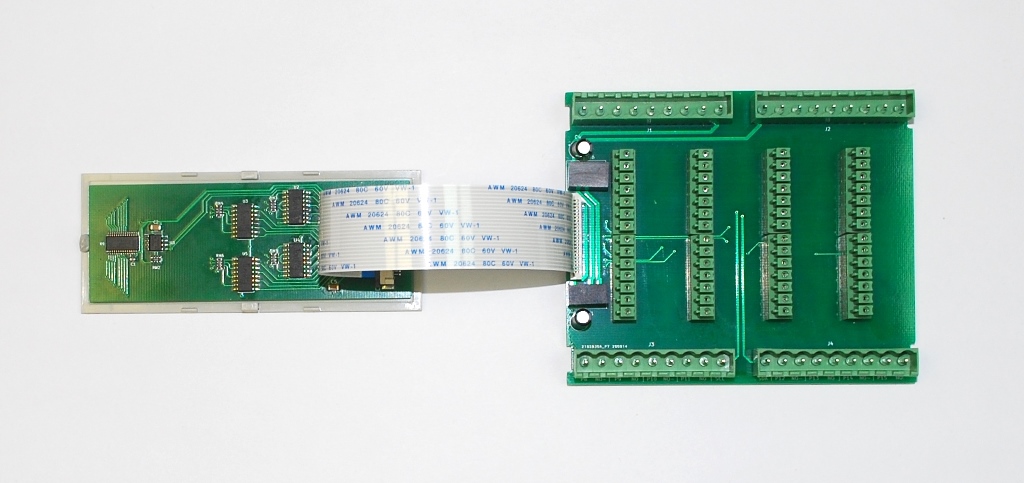

MegaD-16PWM состоит из двух плат, соединённых шлейфом FPC

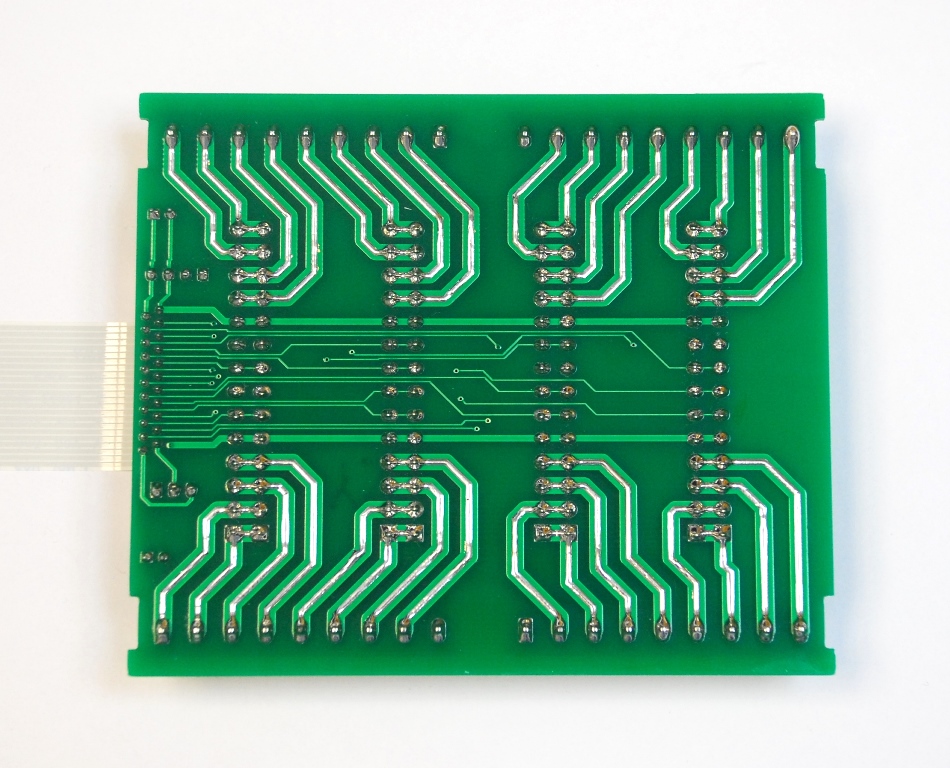

Силовая плата имеет усиленные дорожки

Наклейки (идут в комплекте с блоком) для обозначения установленных сменных модулей поставляются с нанесённой монтажной плёнкой и имеют шаг, совпадающий с шагом лицевой панели блока. Для того, чтобы наклеить обозначения, например, мосфетов, можно отрезать всю полосу с буквами М, затем осторожно отделить подложку, оставляя наклейки на монтажной плёнке, и приклеить наклейки с обозначениями портов на блок, совмещая их с лицевой панелью. Монтажная плёнка затем легко снимается.
Однако, обозначения можно также нанести, например, перманентным маркером.

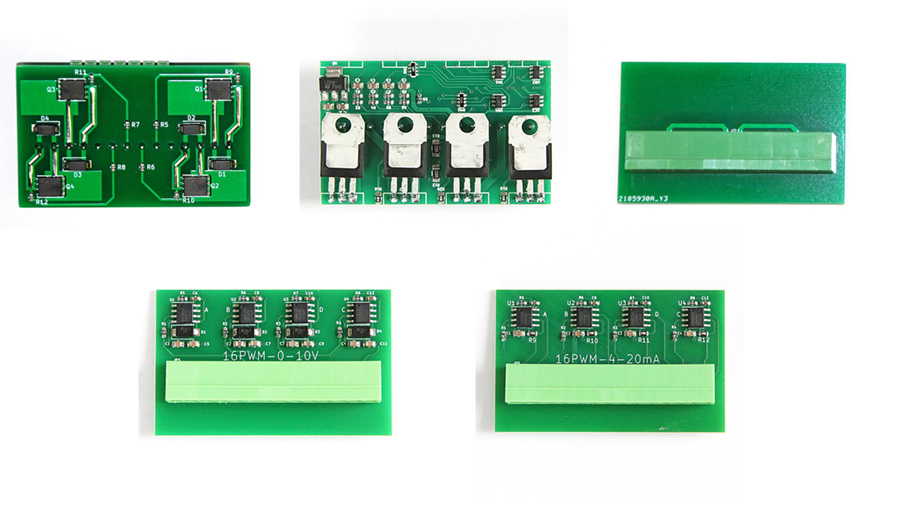

Сменные модули для блока MegaD-16PWM

Слева направо. Верхний ряд: 4х Mosfet 8А, 4х Диммеры, 4х Перемычки
Нижния ряд: 4х 0-10В, 4х 4-20мА
