MegaD-2RW

Краткая информация и технические характеристики модуля-расширителя MegaD-2RW для контроллеров MegaD-2561

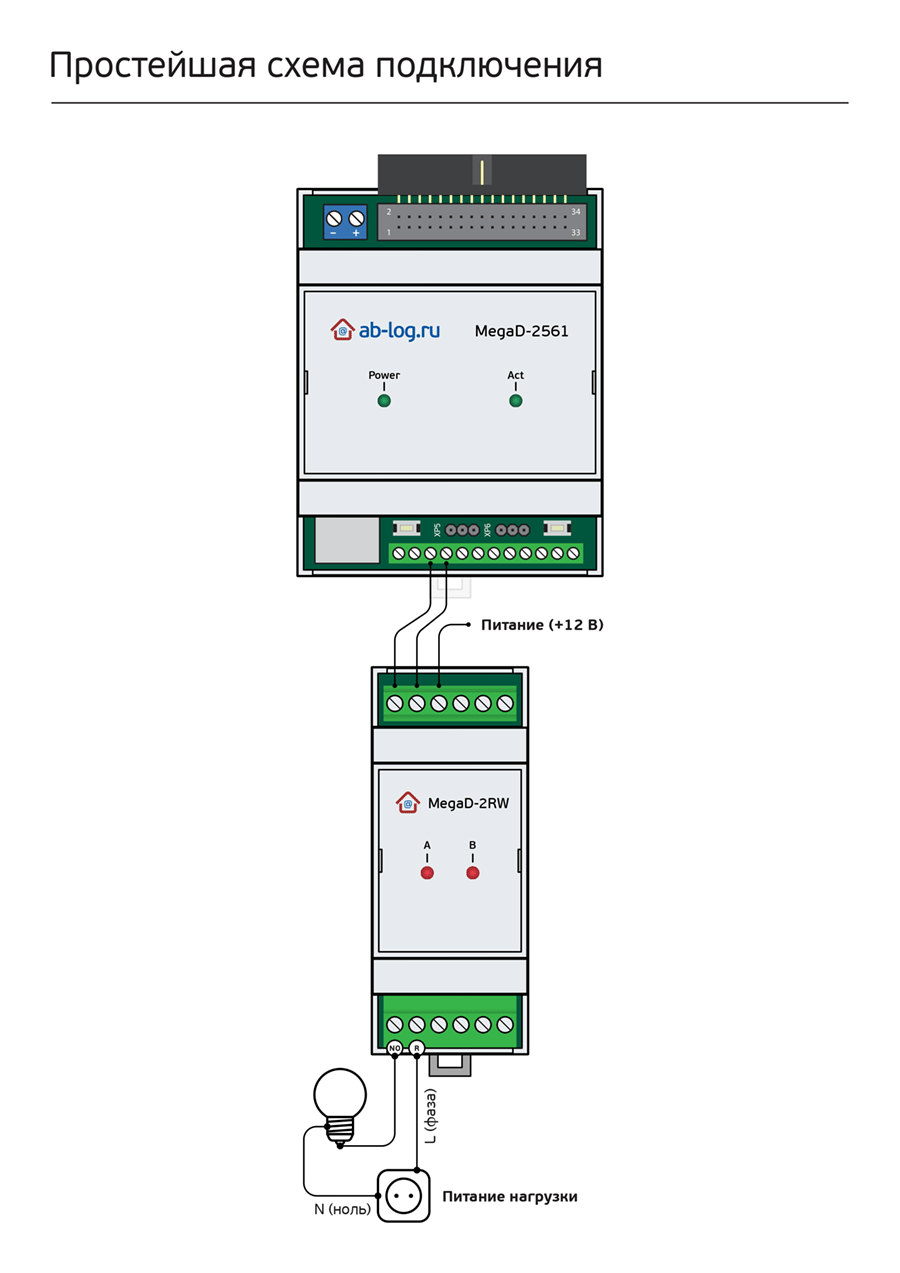

Данный модуль подключается к любому цифровому порту контроллера по шине 1-wire.
Модуль может подключаться к контроллерам в любом исполнении, в том числе к моноблоку MegaD-2561-31I15O.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Краткое руководство в PDF-формате.
Подробный обзор аналогичного модуля MegaD-2W. MegaD-2RW отличается тем, что в нем вместо симисторов установлены реле 10А.

Тип модуля	расширитель (DS2413P)
Интерфейс	1-wire
Питание	12В
Количество релейных выходов	2
Максимальный коммутируемый ток (на порт для переменного тока и активной/резистивной нагрузки)	10А (~2300 Вт)
Максимальная коммутируемая мощность (на порт)	AC: 230В - 10A (2300ВА) DC: 30В/110В/220В - 10А/0.3А/0.12А
Максимальное коммутируемое напряжение	250В
Максимальное сечение провода	для питания и 1-wire: 1.5мм2 (14 AWG) для выходов: 2.5 мм2 (12 AWG)
Размеры корпуса	36.3 × 90.2 × 57.5 мм (2 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес	91 гр.
Температурный диапазон	от -40°С до +85°С

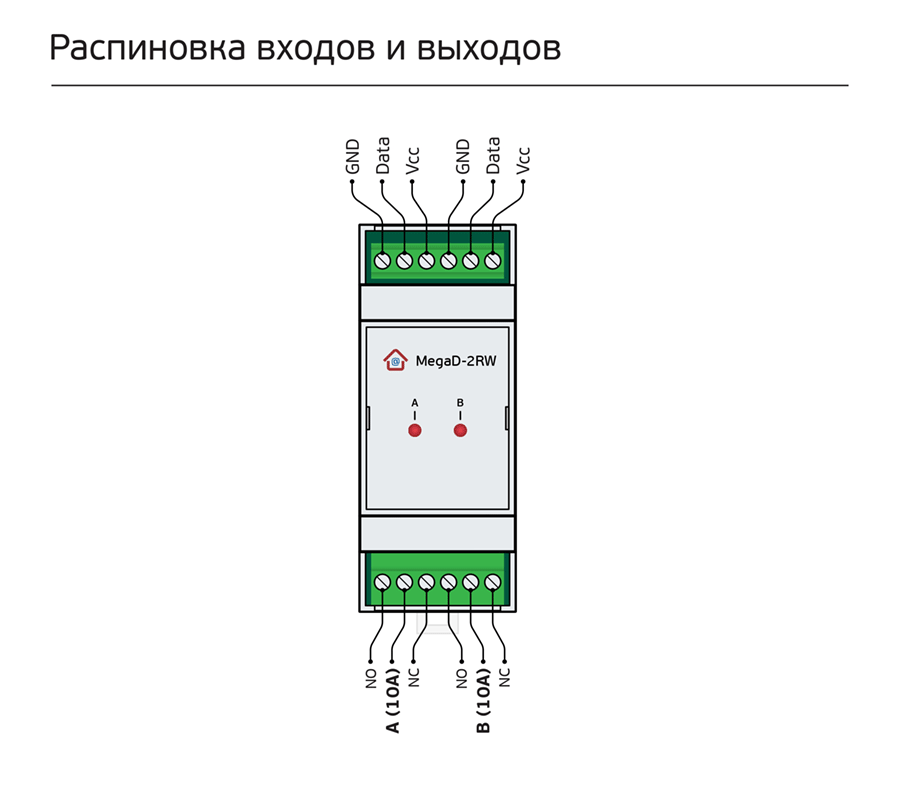

NO (нормально разомкнутый контакт, Normal Open)
NC (нормально замкнутый контакт, Normal Closed)
