MegaD-14-IOR

Краткая информация и технические характеристики исполнительного модуля MegaD-14-IOR для контроллеров MegaD-2561

Данный модуль подключается шлейфом к любому из двух 34-пиновых разъемов контроллера (XP1, XP2).
Модуль не предназначен для подключения к контроллеру MegaD-2561-31I15O в исполнении Моноблок.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Краткое руководство в PDF-формате.

Отличительной особенностью модуля MegaD-14-IOR является возможность с помощью джамперов самостоятельно изменять режим работы входа: стандартный (для кнопок), цифровой (для цифровых датчиков), прямой (для аналоговых датчиков или подключения внешних драйверов).
Обзор MegaD-14-IOR Ver 1.0. В актуальной версии 3.0 реле в сокете (и допускается установка других модулей), иное расположение клеммников, более мощные DC-DC преобразователи для питания датчиков.
Отличие V3 от V2: В версии V3 добавлен еще один сокет P15 для установки реле (доступен для контроллеров MegaD-2561 V4 и MegaD-32H), но из-за размещения дополнительной силовой клеммы уменьшено количество клемм низковольтного питания датчиков: +12V, +5V, +3.3V.

Тип модуля	стандартный
Питание	по шлейфу от контроллера
Количество настраиваемых входов	14
Типы настроек входов
Стандартный вход	выключатели, герконы, датчики с выходом типа "открытый коллектор"
Цифровой вход/выход с регулируемой подтяжкой	датчики, считыватели и прочие устройства, работающие по цифровым шинам
Цифровой вход без подтяжки	аналоговые датчики, драйверы устройств, MegaD-2R
Количество выходов	2*
Типы сменных модулей для выхода:
Реле (установлено по умолчанию)	16А (~3,5 кВт)*
Симистор (диммер установить нельзя)	2А (10-230В, переменный ток)
Mosfet (только в режиме ON/OFF)	8A (12–24В, постоянный ток)
Перемычка	500мА
Максимальный потребляемый ток модуля	220мА (без учета подключаемых датчиков)
Мощность собственных встроенных DC-DC преобразователей +3.3В и 5В	до 3А (на каждый типа напряжения)
Максимальное сечение провода	для входов: 1.5мм2 (16 AWG) для выходов: 2.5 мм2 (12 AWG)
Размеры корпуса	106.25 × 90.2 × 57.5 мм (6 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес (включая шлейф)	250 гр.
Температурный диапазон	от -40°С до +85°С

* Дополнительный выход доступен только при подключении к контроллерам MegaD-2561 V4 и MegaD-32H при условии установки конфигурационного джампера на нижней плате модуля
* Максимальный ток коммутации для реле (16А) указан для активной/резистивной нагрузки при напряжениях до 250В (переменный ток) и 24В (постоянный ток).

NO (нормально разомкнутый контакт, Normal Open)
NC (нормально замкнутый контакт, Normal Closed)

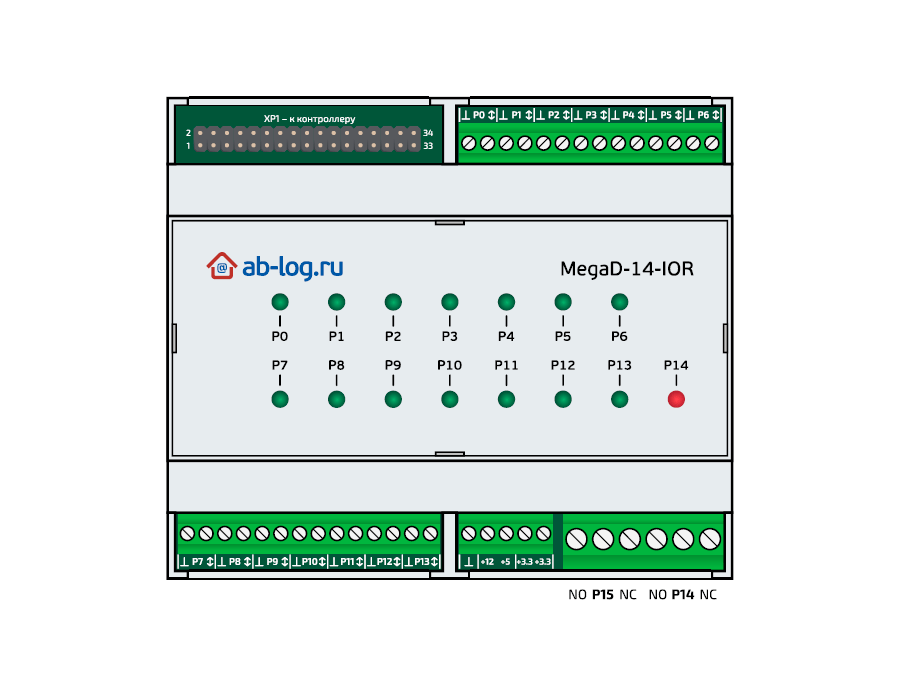

Распиновка входов и выходов

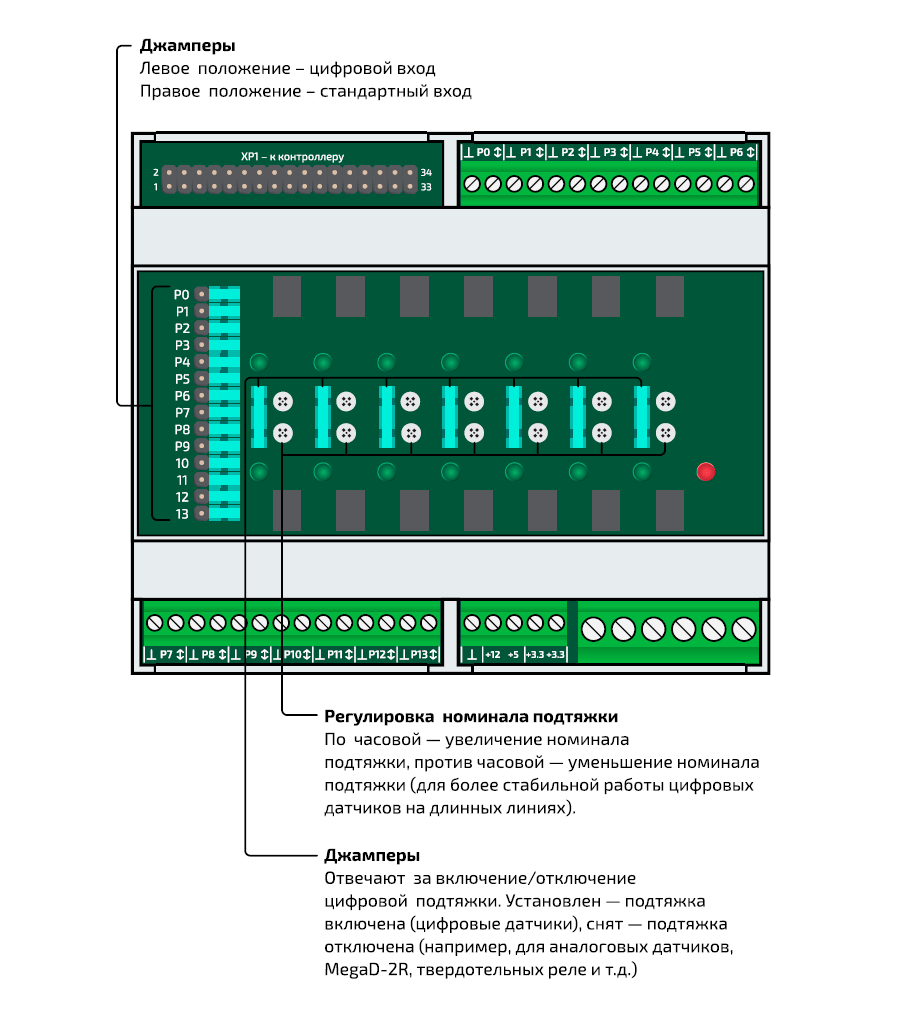

Джамперы и подтяжки

Выходы P14 и P15

Модуль оснащен двумя выходами с сокетами (P14, P15), в которые допускается установка реле или сменных модулей.
Выход P15 доступен только при подключении к контроллерам MegaD-2561 V4 и MegaD-32H.

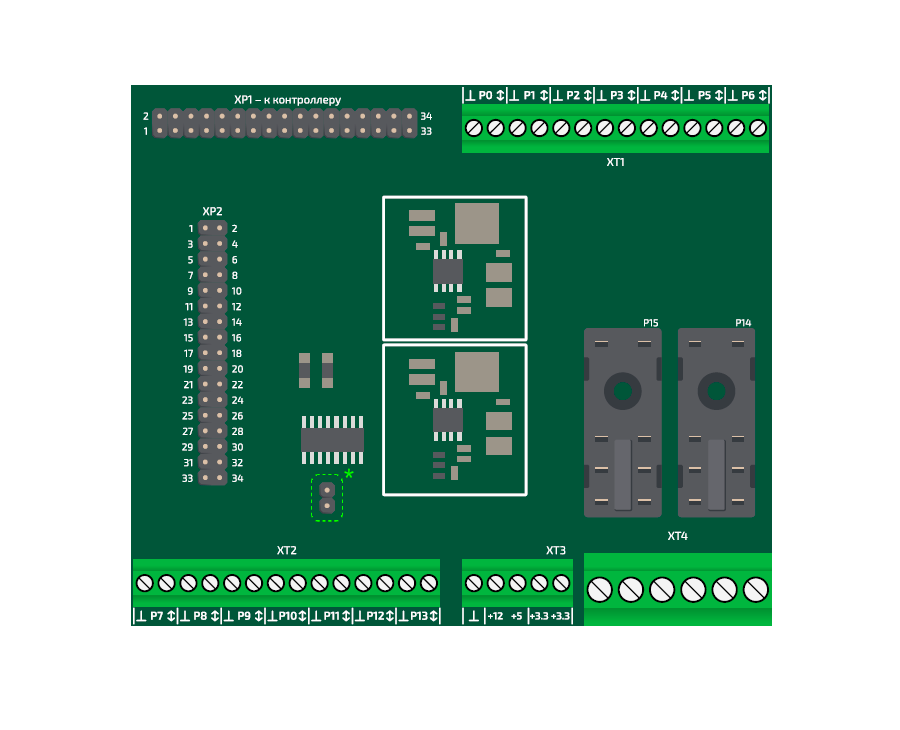

Чтобы выход P15 был доступен при подключении к данным контроллерам, необходимо установить перемычку (джампер), обозначенную на схеме ниже.

При управлении с помощью контроллеров MegaD-2561-V4 и MegaD-32H, индикатор P14 на лицевой панели модуля
будет загораться при включении любого из двух выходов. Индикатор P14 на лицевой общий для обоих выходов (P14 и P15).

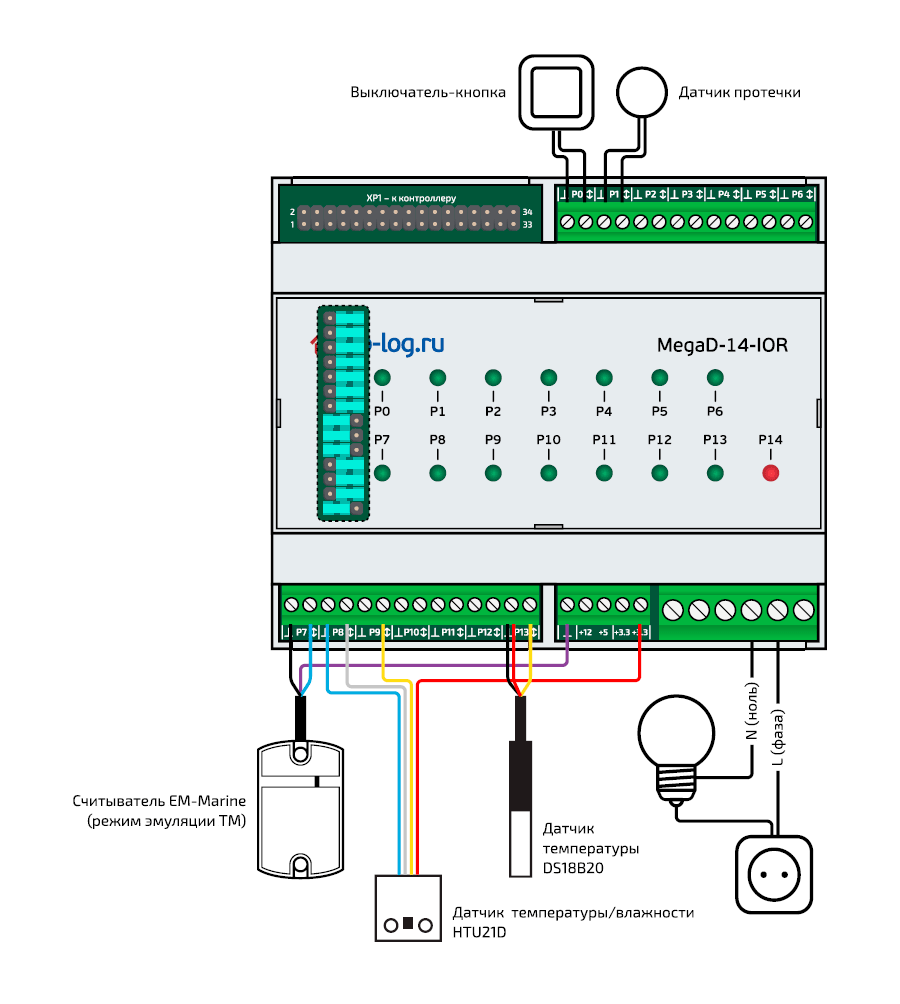

Простейшая схема подключения
