MegaD-Outdoor-Sensor

Многофукнциональный уличный датчик

Комбинированный уличный датчик во влагозащищенном исполнении IP68 позволяет измерять температуру, влажность и освещенность.

Поддерживается контроллерами MegaD-2561. Подробная информация по настройке контроллера для работы с MegaD-Outdoor-Sensor в документации.
В интерфейсе контроллера порт (поле Dev) должен быть настроен для работы с OPT3001.
Обсуждение модуля, вопросы-ответы и дополнительная информация на форуме.

На этикетке нанесено направление, в котором ориентирован датчик освещённости (этой стороной датчик должен быть направлен "от здания").

Рабочая температура	от -40 до +85°С
Исполнение (возможна кратковременная работа при погружении в воду до 1 метра)	IP68
Влагозащитное покрытие	HumiSeal 1A33
Заполнение контактной пастой клеммника	WAGO Alu-Plus
Сенсор температуры и влажности	HTU21D
Сенсор освещённости	OPT3001 (в текущей версии) MAX44009 (до ноября 2024 года)
Защитная мембрана сенсора HTU21D	SF2
Интерфейс	I2C, длина линии до 80 метров
Питание	От 5 до 36 В (номинально 12 В)
Размеры	46х42х34мм (+46мм кронштейн крепления)
Потребляемая мощность	0,1Вт

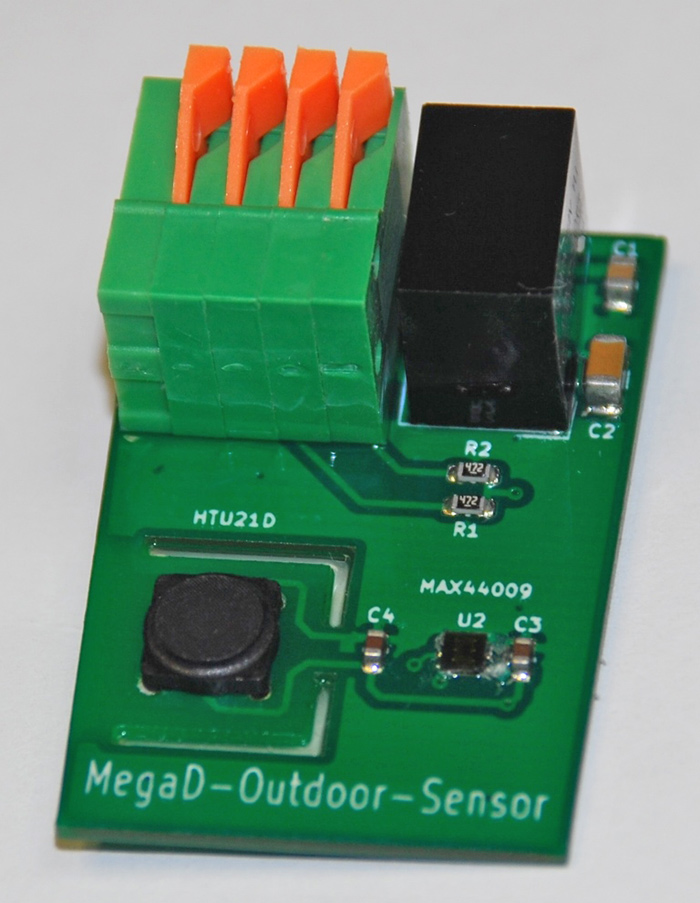

Подключение:
1 - SCL (общий для I2C сенсоров),
2 - +12V,
3 - SDA (общий для I2C сенсоров),
4 - -12V.
Для параллельного подключения в одну кросс-плату с внутренними датчиками лучше соблюдать тот же порядок следования проводов (цвет указан по стандарту Т568А):
1 - SCL - бело-зелёный (БЗ),
2 - +12V - зелёный (З),
3 - SDA - бело-оранжевый (БО),
4 - не подключен,
5 - не подключен,
6 - -12V - оранжевый (О),
7 - не подключен,
8 - не подключен.

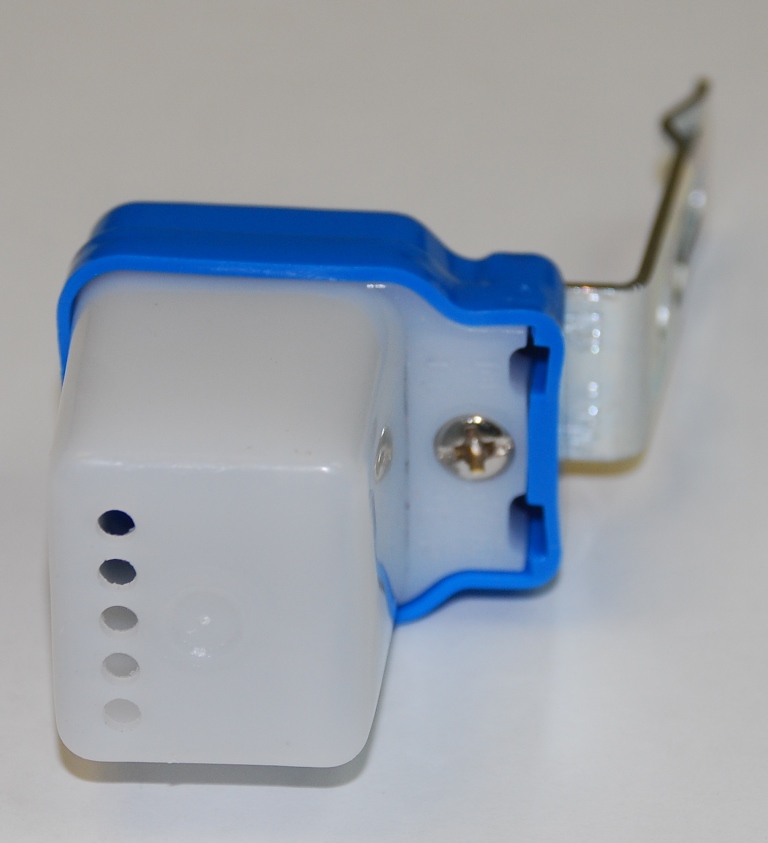

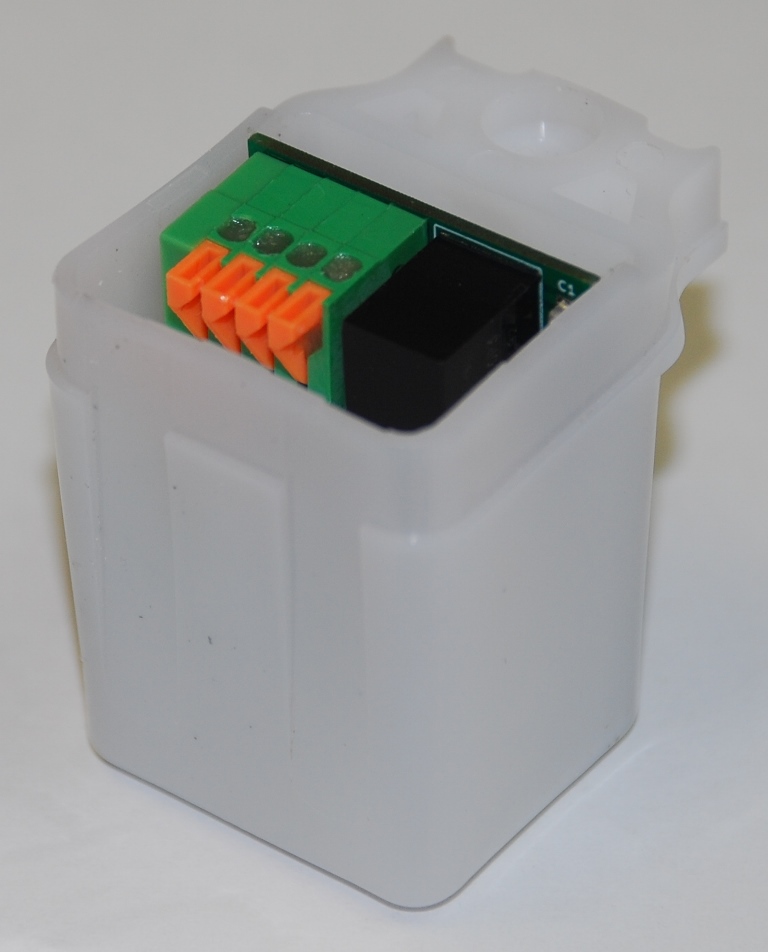

Снизу датчика имеются пять доволньно крупных отверстий. При закреплении датчика на стене лучше ориентировать его так, чтобы из этих отверстий могла вытекать вода (они были нижней точкой датчика).

Некоторые особенности:
- датчик обычно монтируется на наружней стене здания, кронштейн можно смонтировать в ориентации вверх или за датчик,
- направление "от здания" (Front) указано на этикетке,
- рекомендуется использовать минимум два датчика на взаимно противоположных стенах здания, и использовать среднее арифметическое их показаний,
- для подключения лучше использовать специальную витую пару для внешней прокладки (обычно она в полиэтиленовой чёрной изоляции), так как изоляция обычной витой пары быстро разлагается на улице,
- лучше использовать двухпарный кабель, он проще укладывается в прорезь корпуса датчика,
- рекомендуется питание 12 вольт от Меги, также возможно питание от 5 до 36 вольт, минус датчика и Меги должен быть общий,
- для всех датчиков производится влагозащита методом погружения (сенсоры при этом защищаются, затем защита с сенсоров снимается),
- клеммник также полностью забит контактной пастой для влагозащиты,
- специальная мембрана Sensirion SF2 позволяет продлить жизнь сенсору влажности в условиях загрязнённости атмосферы частицами, вызывающими отравление сенсора,

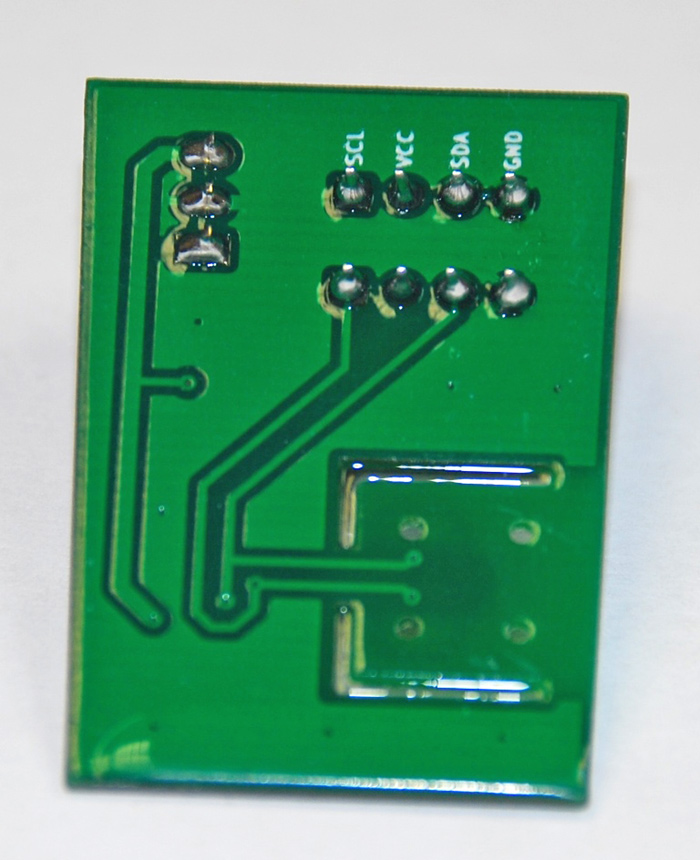

- дополнительные вырезы в плате датчика увеличивают точность и скорость реакции сенсора температуры,
- использование импульсного модуля питания уменьшает нагрев внутреннего пространства и позволяет защитить датчик от помех, перегрева, превышения допустимого тока и коротткого замыкания,
- форма печатной платы датчика конусообразная для совместимости с разными видами корпусов,
- датчик легко разбирается и собирается при помощи единственного винта.

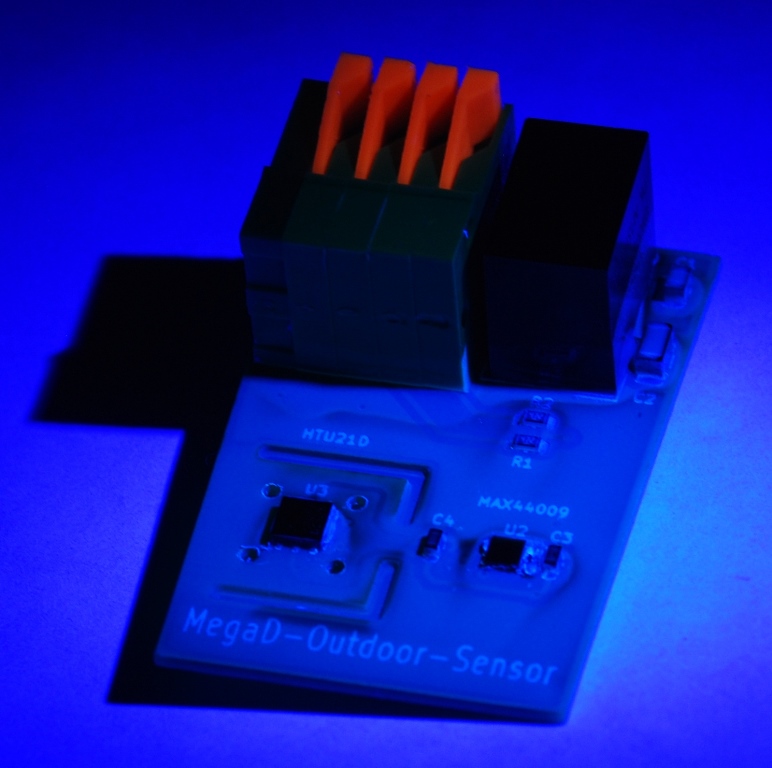

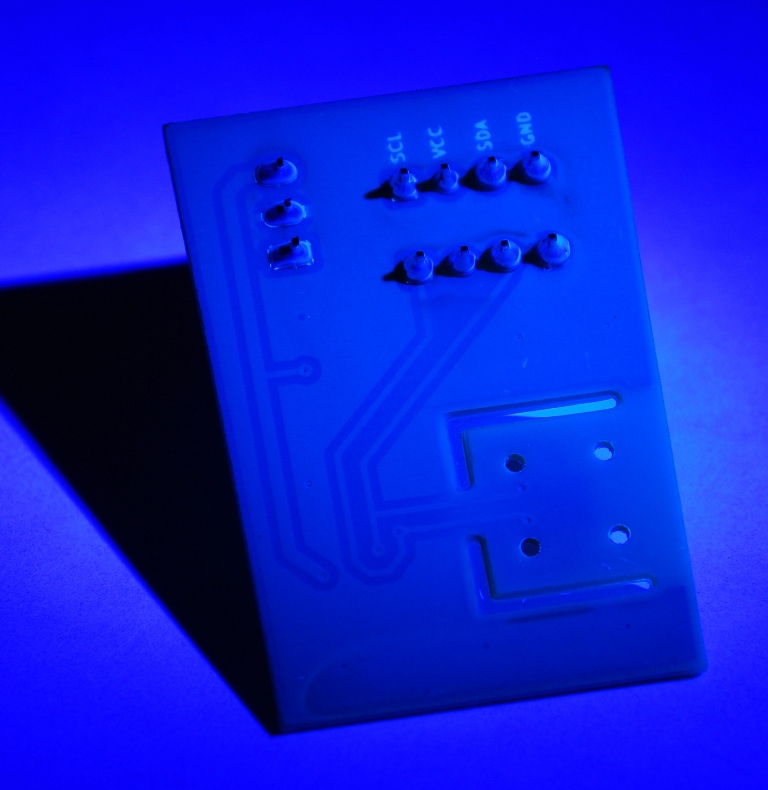

Вид влагозащиты датчика MegaD-Outdoor-Sensor при ультрафиолетовом освещении (со снятой мембраной SF2).
