MegaD-8I7O-X

Краткая информация и технические характеристики исполнительного модуля MegaD-8I7O-X для контроллеров MegaD-2561.

Данный модуль подключается шлейфом к любому из двух 34-пиновых разъемов контроллера (XP1, XP2).
Модуль не предназначен для подключения к контроллеру MegaD-2561-31I15O в исполнении Моноблок.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Краткое руководство в PDF-формате.

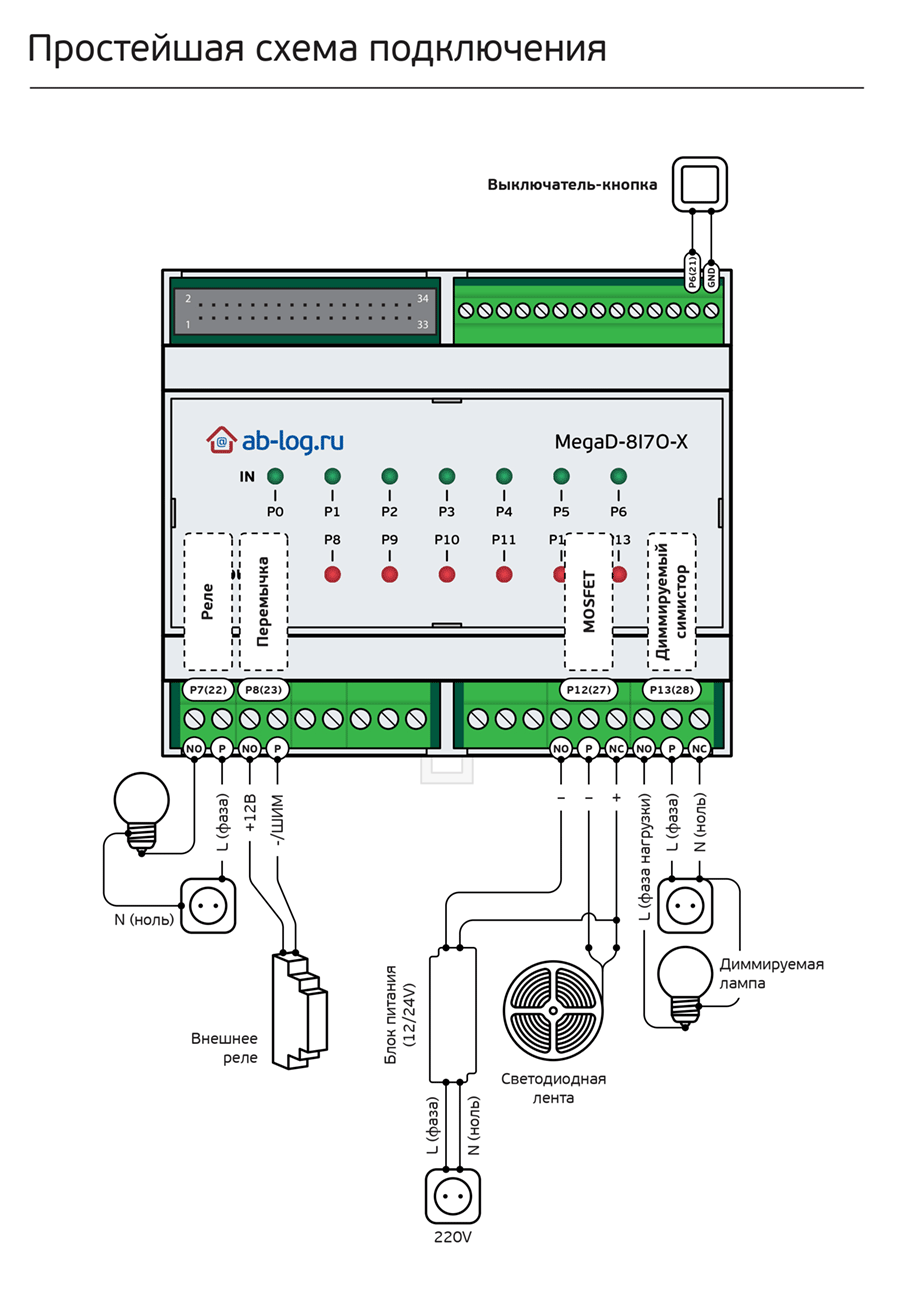

Отличительной особенностью модуля MegaD-8I7O-X от других блоков типа MegaD-8I7O - съемные реле (возможна установка/замена усиленных реле, диммеров, симисторов, перемычек, модулей 0-10В или 4-20мА) и съемные клеммники (позволяют быстро отключить все провода и снять блок с DIN-рейки).
Подробный обзор модуля

Тип модуля	стандартный для разъемов XP1, XP2
Питание	по шлейфу от контроллера
Количество входов (выключатели, датчики с выходом "открытый коллектор")	7
Количество выходов	7
Типы сменных модулей и их характеристики:
Реле (установлены по умолчанию)	до 16А (~3,5 кВт)*
Симистор (в т.ч. Диммер)	2А (10-250В, переменный ток)
Mosfet	8A (12–24В, постоянный ток)
Модуль 0-10В	аналоговый выход тип «напряжение»
Модуль 4-20мА	аналоговый выход тип «ток»
Перемычка	500мА (но не более 1А на блок)
Цифровой порт	1
Количество выходов с переключающей группой контактов	4
Максимальный потребляемый ток модуля (все выходе с реле)	310мА
Максимальное сечение провода	для входов: 1.5мм2 (16 AWG) для выходов: 2.5 мм2 (12 AWG)
Размеры корпуса	106.25 × 90.2 × 57.5 мм (6 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес	332 гр.
Температурный диапазон	от -40°С до +85°С

* Максимальный ток коммутации для реле (16А) указан для активной/резистивной нагрузки при напряжениях до 250В (переменный ток) и 24В (постоянный ток).

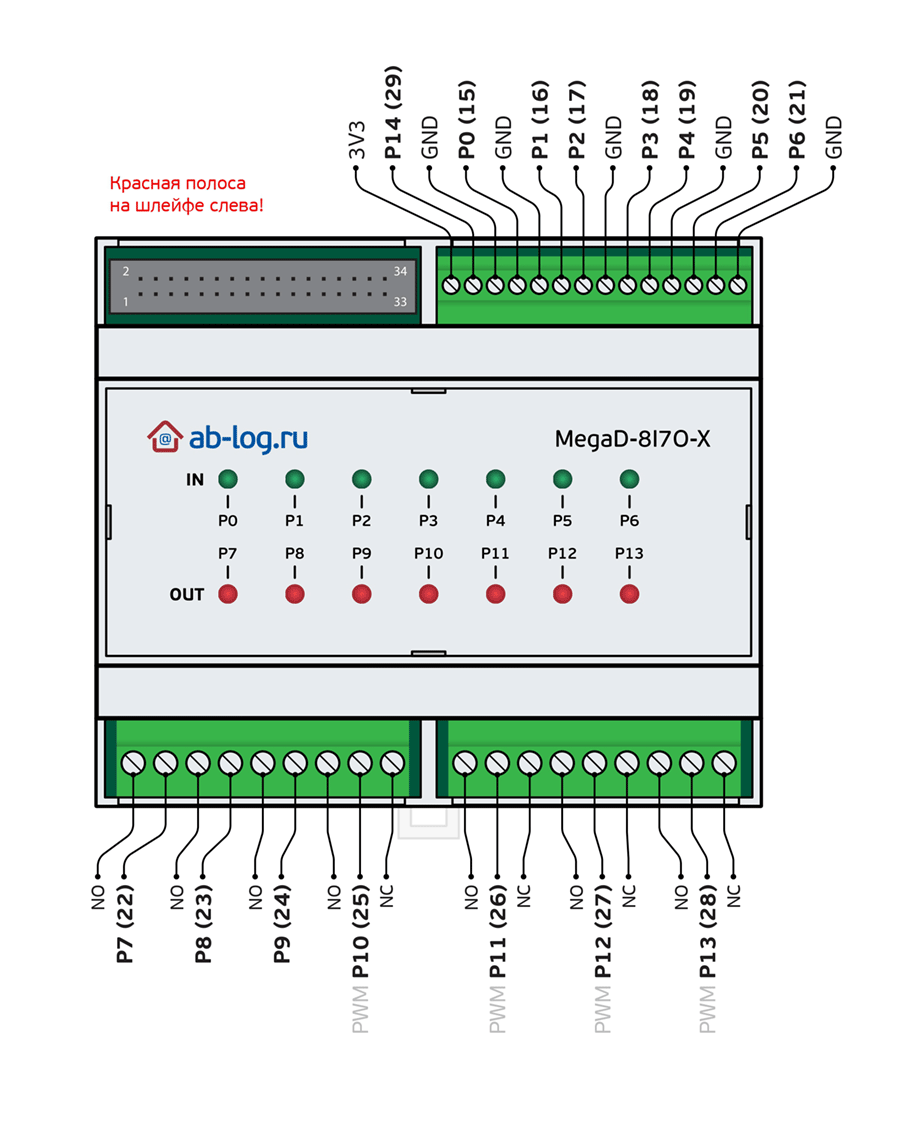

NO — нормально разомкнутый контакт, Normal Open
NC — нормально замкнутый контакт, Normal Closed
