MegaD-14-R

Краткая информация и технические характеристики исполнительного модуля MegaD-14-R для контроллеров MegaD-2561

Данный модуль подключается шлейфом к любому из двух 34-пиновых разъемов контроллера (XP1, XP2).
Модуль не предназначен для подключения к контроллеру MegaD-2561-31I15O в исполнении Моноблок.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.

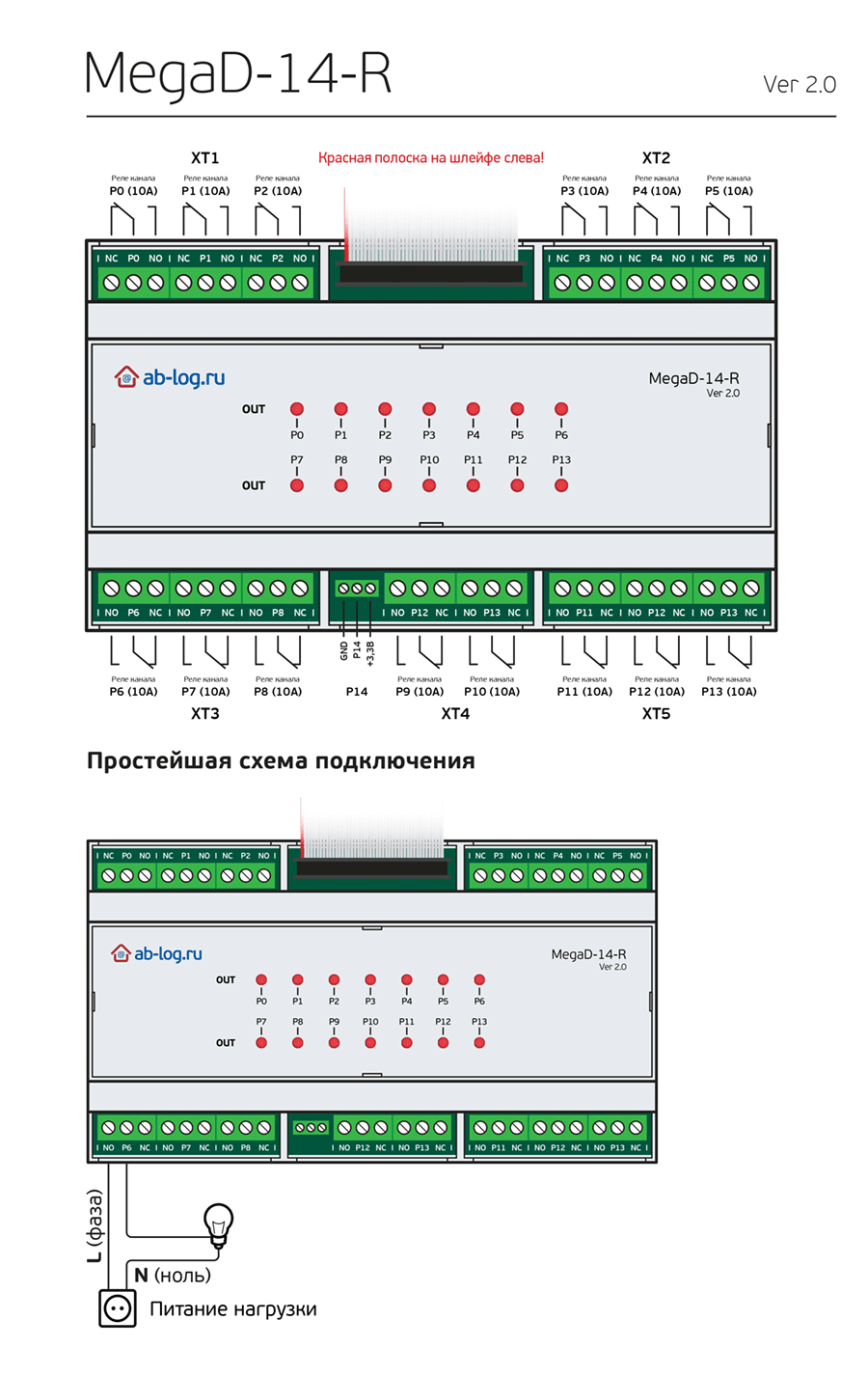

Краткое руководство в PDF-формате.

Тип модуля	стандартный для разъемов XP1, XP2
Питание	по шлейфу от контроллера
Количество релейных выходов	14
Цифровой порт	1
Максимальный коммутируемый ток (мощность) на порт для активной/резистивной нагрузки)	10А (~2300 Вт)
Максимальная коммутируемая мощность (на порт)	AC: 230В - 10A (2300ВА) DC: 30В/110В/220В - 10А/0.3А/0.12А
Максимальное коммутируемое напряжение	250В
Количество выходов с переключающей группой контактов	14
Максимальный потребляемый ток модуля	570мА
Максимальное сечение провода	для цифр. порта: 1.5мм2 (16 AWG) для выходов: 2.5 мм2 (12 AWG)
Размеры корпуса	159.5 × 90.2 × 57.5 мм (9 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес (включая шлейф)	431 гр.
Температурный диапазон	от -40°С до +85°С

NO (нормально разомкнутый контакт, Normal Open)
NC (нормально замкнутый контакт, Normal Closed)
