MegaD-2R

Краткая информация и технические характеристики модуля MegaD-2R для контроллеров MegaD-2561

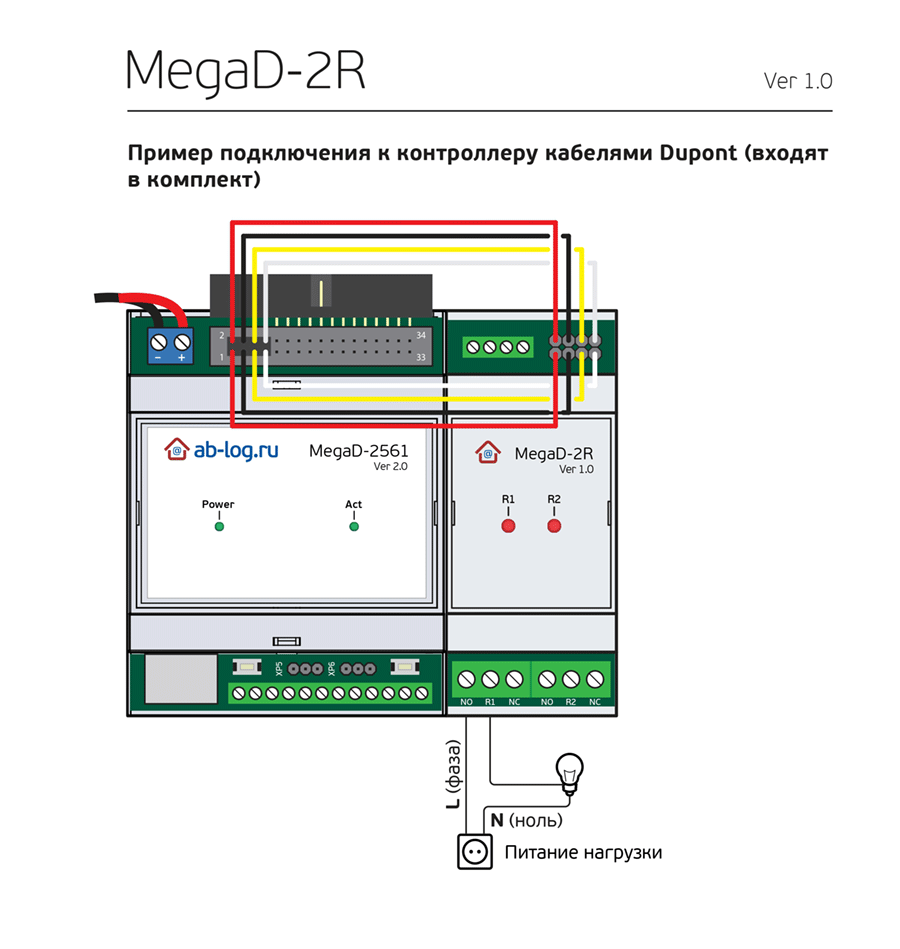

Данный модуль не является расширителем, но позволяет с помощью двух цифровых портов коммутировать нагрузку. MegaD-2R подключается к двум любым цифровым (прямым) портам без подтяжки. Модуль может подключаться к контроллерам в любом исполнении, в том числе моноблоку MegaD-2561-31I15O. Например, к портам P36, P37.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Краткое руководство в PDF-формате.
Подробный обзор модуля.

Питание	12В
Количество релейных выходов	2
Максимальная коммутируемая мощность (на порт)	AC: 230В - 10A (2300ВА) DC: 30В/110В/220В - 10А/0.3А/0.12А
Максимальное коммутируемое напряжение	250В
Количество выходов с переключающей группой контактов	2
Максимальное сечение провода	для питания и портов : 1.5мм2 (16 AWG) для выходов: 2.5 мм2 (12 AWG)

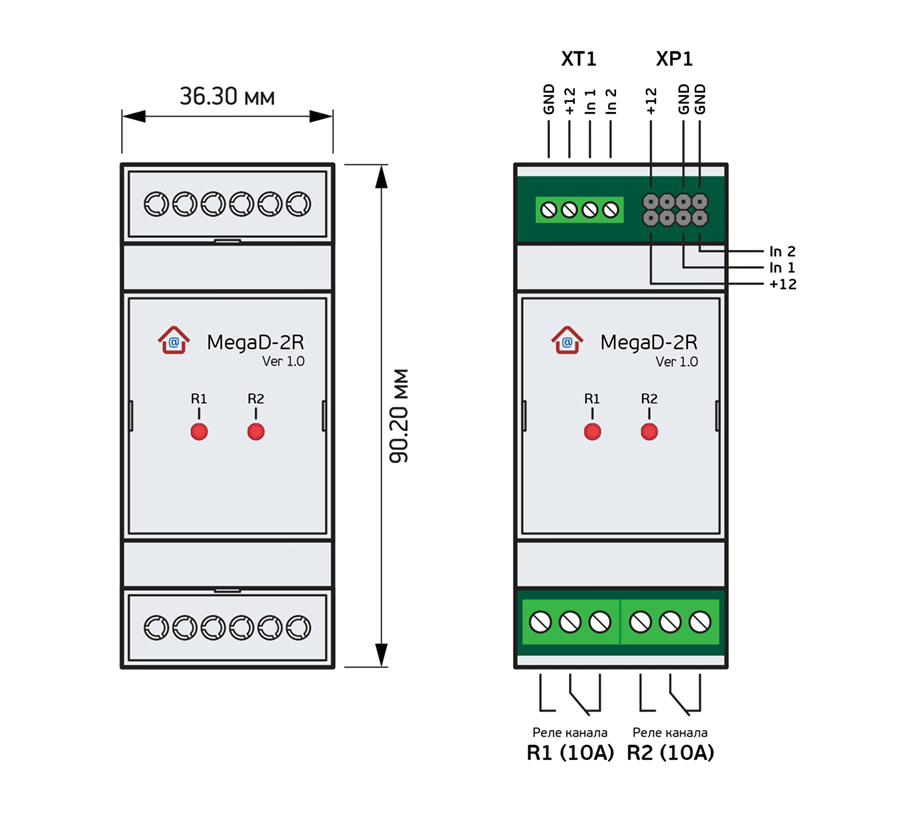

Размеры корпуса	36.3 × 90.2 × 57.5 мм (2 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес	86 гр.
Температурный диапазон	от -40°С до +85°С

NO (нормально разомкнутый контакт, Normal Open)
NC (нормально замкнутый контакт, Normal Closed)
