MegaD-16MP-XT

Краткая информация и технические характеристики модуля-расширителя MegaD-16MP-XT для контроллеров MegaD-2561

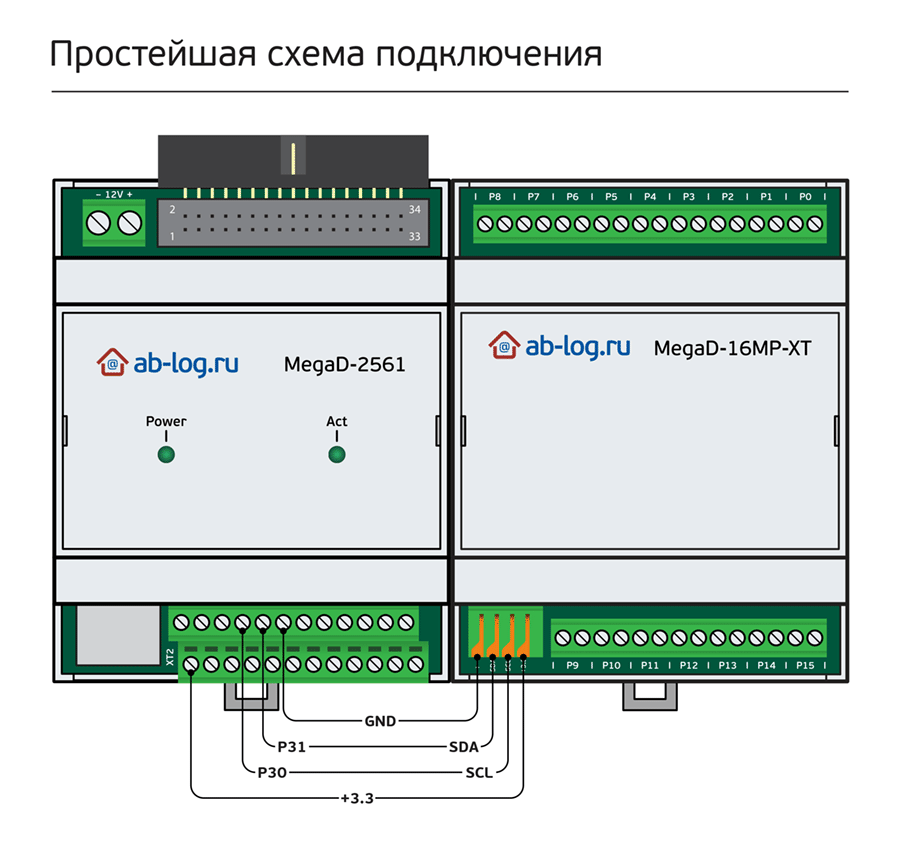

Данный модуль подключается к 2-м любым цифровым портам контроллера по шине I2C.
Модуль может подключаться к контроллерам в любом исполнении, в том числе к моноблоку MegaD-2561-31I15O.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Краткое руководство в PDF-формате.
Подробный обзор модулей MegaD-16M-XT и MegaD-16MP-XT.

Тип модуля	расширитель (MCP23017)
Интерфейс	I2C
Питание	3.3В

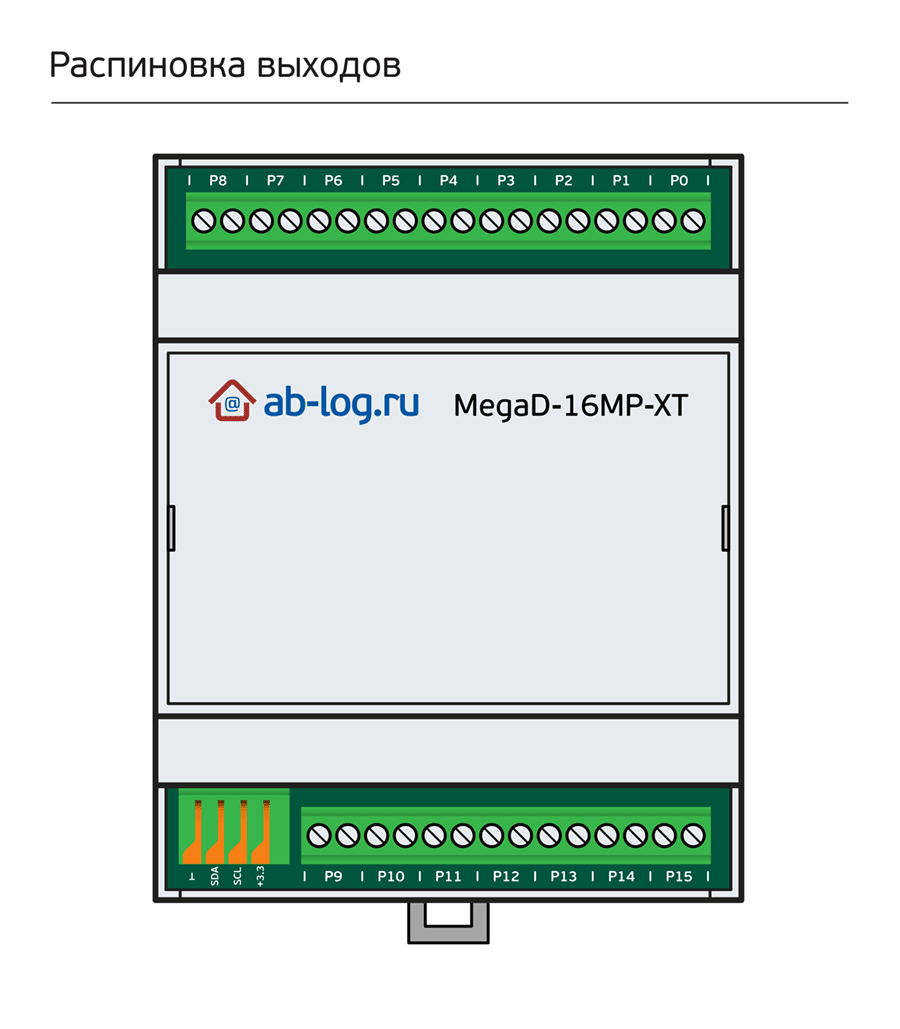

Количество выходов	16 (SW/PWM)
Максимальный коммутируемый ток (на порт AC/DC)	0.5А (500мА)
Максимальное коммутируемое напряжение	60В
Максимальная частота ШИМ	400 Гц
Максимальный потребляемый ток модуля	50 мА
Максимальное сечение провода	1.5мм2 (16 AWG)
Размеры корпуса	71 × 90,2 × 75,5 мм (4 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес	105 гр.
Температурный диапазон	от -40°С до +85°С
