MegaD-UPS

Компактный источник бесперебойного питания на DIN-рейку

Для работы с контроллерами MegaD-2561 и не только.
Обсуждение модуля, вопросы-ответы и дополнительная информация на форуме.

Напряжение питания	12В
Собственное потребление (в режиме заряда аккумуляторов)	0.34А (4Вт)
Напряжение на выходе источника бесперебойного питания (переключаемое)	12В / 24В
Номинальный мощность на выходе	12Вт
Порог мощности для срабатывания защиты	24Вт
Тип аккумуляторов	Li-Ion 18650
Количество аккумуляторов	2
Возможность зарядки внешних Li-Ion аккумуляторов (две ячейки до 10А-ч каждая)	Да
Размеры	37х90х60мм (2 DIN)
Масса (включая аккумуляторы)	160 гр.
Рабочая температура (ограничение связано с режимом зарядки аккумуляторов)	от 0 до +45 °С

Некоторые особенности:
- компактные размеры, удобная установка на дин-рейку,
- съёмный клеммник,
- самовосстанавливающийся предохранитель, защита от перегрева, перегрузки, перезаряда, переразряда, неправильного подключения, короткого замыкания,
- легкозаменяемые стандартные аккумуляторы,
- в комплект входят два качественных аккумулятора 18650 емкостью не менее 3000мАч,
- может работать от одного или двух, а также от внешних аккумуляторов,

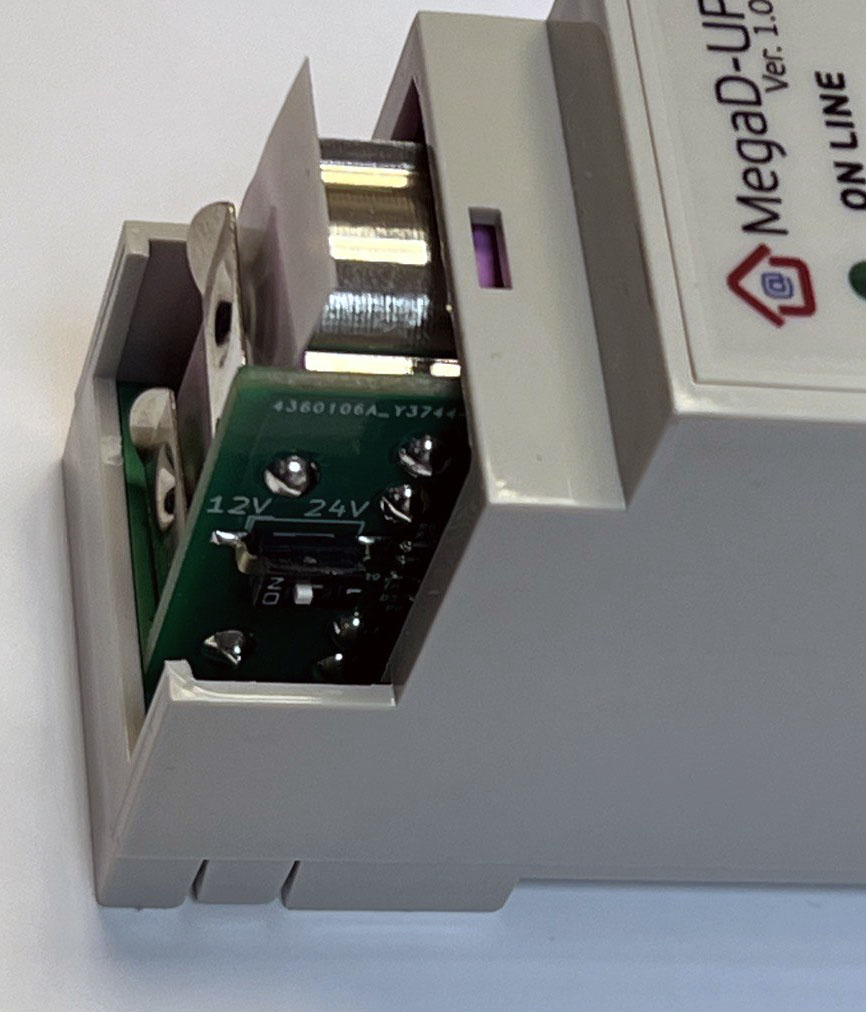

- под съемной крышкой переключатель режимов работы, 12 или 24 вольта.

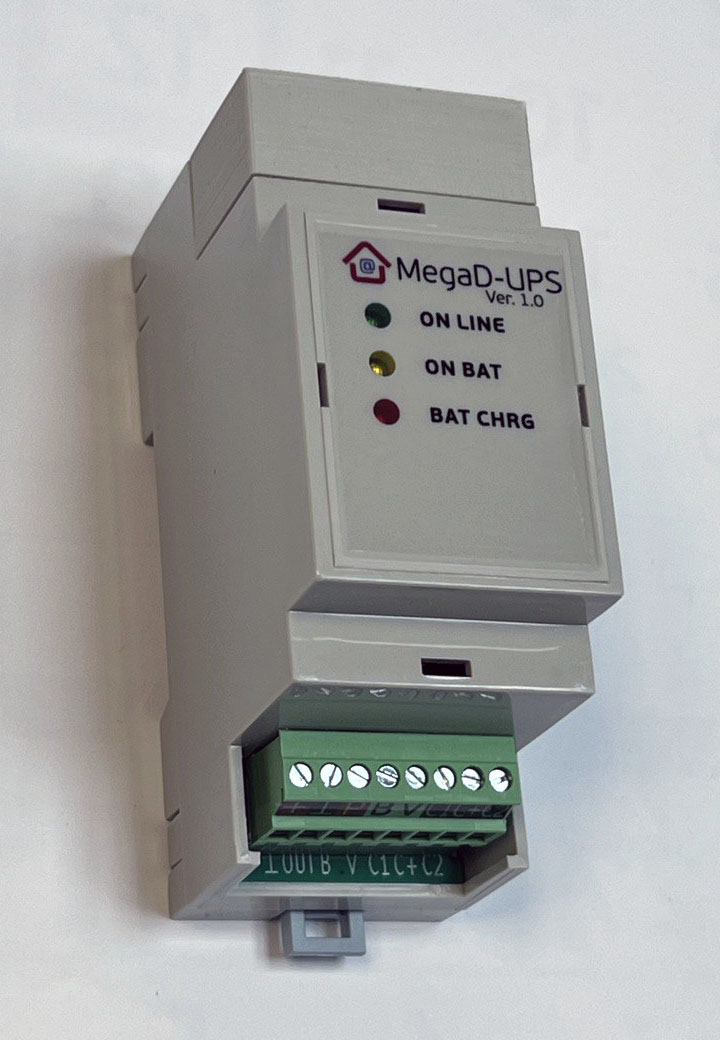

Индикаторы на передней панели:
ON LINE - работа от внешнего источника (горит, когда есть питание на входе),
ON BAT - работа от аккумуляторов (горит, когда используется энергия аккумуляторов),
BAT CHRG - зарядка аккумуляторов (горит - идёт зарядка, часто мигает - отсутствие или неисправность аккумуляторов, медленно мигает - сработала защита от перегрева, не горит - зарядка отключена),

Описание клеммника:
+ - вход +12/24В,
GND - общий,
P - выход +12/24В,
B - выход индикации перехода на аккумулятор (подключается к стандартному входу Меги),
V - аналоговый выход измерения напряжения аккумулятора (4,2В понижено через делитель до 3,16В; коэффициент делителя 1,33; то есть, при 4,2В на аккумуляторе АЦП будет показывать около 980, при 3В будет 700),
С1 - минус первой внешней ячейки Li-Ion,
С+ - общий плюс внешних ячеек,
С2 - минус второй внешней ячейки Li-Ion.

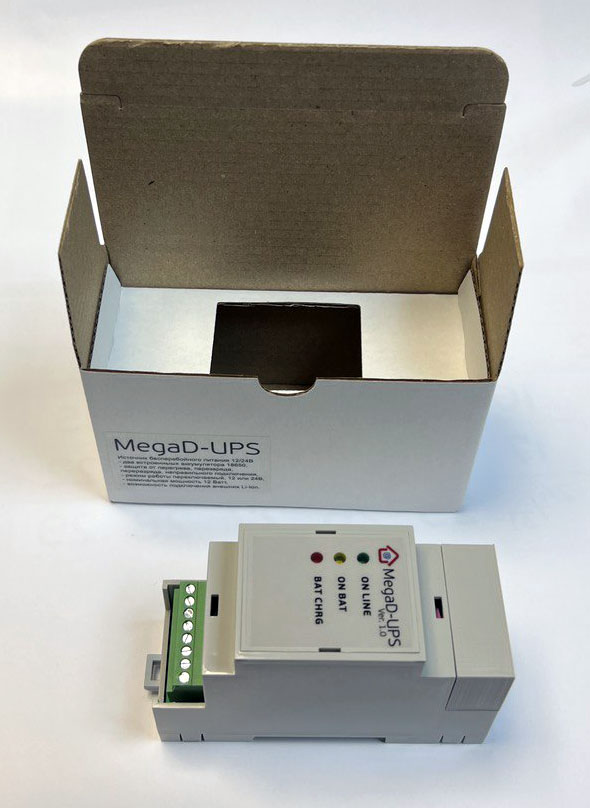

Комплект поставки: ИБП, два качественных аккумулятора 18650, коробка.
Для ввода в эксплуатацию необходимо удалить с контактов аккумуляторов защитную плёнку.
При переключении переключателя в положение "12V" блок должен питаться от 12 вольт (на выходе также будет 12 вольт), при положении переключателя "24V" блок должен питаться от 24 вольт (и на выходе также будут 24 вольта).
