MegaD-2561-31I15O-RTC-PoE Моноблок

Краткая информация и технические характеристики универсального контроллера MegaD-2561-31I15O-RTC-PoE в исполнении "Моноблок" (3-е поколение).

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей изделия.
Прошивки для контроллеров MegaD-2561 и инструкция по перепрошивке, обсуждение прошивки на форуме.
Обсуждение контроллера в исполнении MegaD-2561-31I15O-RTC-PoE "Моноблок" на форуме.
Изображение контроллера в формате SVG.

Сетевой интерфейс	Ethernet (RJ45)
Питание	DC 12V (+/- 10%) или от коммутатора с поддержкой POE 802.3af
Общее количество портов	45
Количество стандартных входов	14
Количество цифровых входов	17
Количество управляемых выходов	15 (14 силовых и один для внешней сирены или зуммера)
Количество выходов с функцией ШИМ	7
Максимальный ток силового выхода	16А для резистивной нагрузки и реле
Количество подключаемых расширителей	зависит от количества свободных цифровых портов
Корпус устройства	6DIN (106 х 90 х 60), негорючий пластик ABS UL94-V0
Вес брутто (с упаковкой)	530 грамм
Температурный диапазон	от -25С до +60С
IP-адрес по умолчанию	192.168.0.14
Строка доступа через браузер по умолчанию	http://192.168.0.14/sec

Некоторые особенности

• компактные размеры, позволяющие установить в щит со стандартным расстоянием между рейками (не выходит за габарит DIN),
• питание от POE-свитча 802.3af либо от внешнего источника 12 вольт,
• 14 входов с оптической развязкой, с возможностью переключения любого входа в цифровой при помощи джампера,
• 14 выходов с возможностью изменения функций пользователем (в сокеты устанавливаются: реле до 16А; мосфет до 10А 30В; симистор до 3А 220В; диммируемый симистор до 3А 220В; перемычка для внешних реле на 12В),
• Каналы с функцией ШИМ (PWM): P10, P11, P12, P13, P25, P27, P28
• 1 выход для подключения внешней сирены или зуммера (плюс сирены подключается к плюсу моноблока, минус сирены на выход BA-),
• 17 цифровых входов (подключение датчиков DS18B20, DHT22, DHT11, TM, Wg26, HTU21D, Si7021, BMP180, BMP280, BME280, MAX44009, BH1750, TSL2591, SSD1306, MCP23008, PCA9685, ADS1115, T6703 и другие I2C или аналоговые датчики),
• индикация на передней панели режимов работы 14 входов, 14 выходов, а также микроконтроллера и сетевого интерфейса,
• 14 кнопок управления для каждого стандартного входа,
• кнопки сброса и очистки EEPROM,
• маркировка на передней панели типа установленного модуля выхода (наклейки на трансферной плёнке в комплекте, R - реле, J - перемычка, M - мосфет, T - симистор, D - диммер),
• выходы 12 вольт, 5 вольт и 3,3 вольта для питания датчиков (до пяти ватт при работе от PoE, при внешнем источнике 12В - 5В до 2А, 3,3В - до 3A),
• полностью съемные клеммные колодки с возможностью подключения до 2,5мм2 к входам и питанию, до 4мм2 к выходам,
• возможность использовать шину для клеммных колодок на выходах (гребёнку),
• часы реального времени с резервным питанием (до 2х-3х недель автономности; батарейка подзаряжается автоматически),
• наличие точного источника опорного напряжения (точность плюс-минус один отсчёт АЦП).

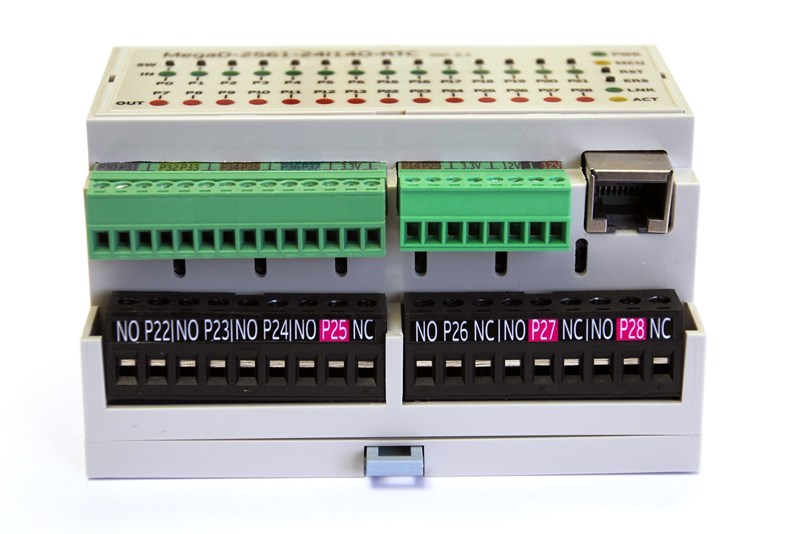

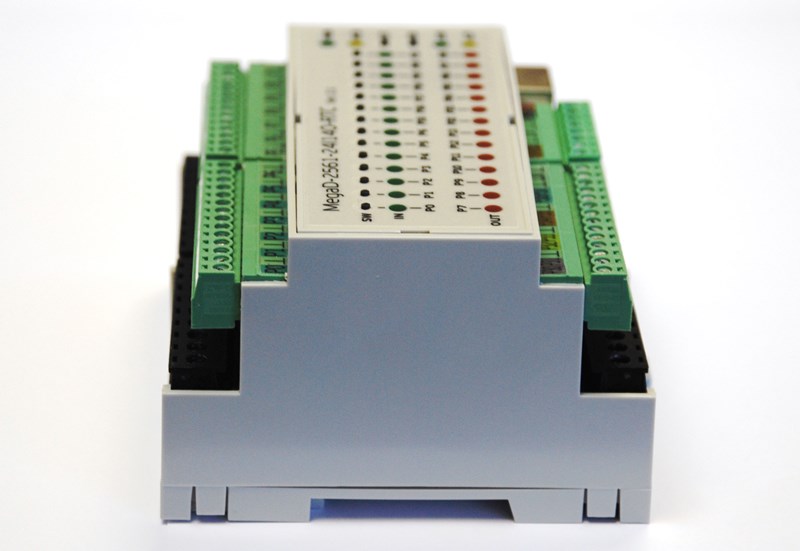

• Габариты блока позволяют установить его даже в тесные стандратные электрощитки:

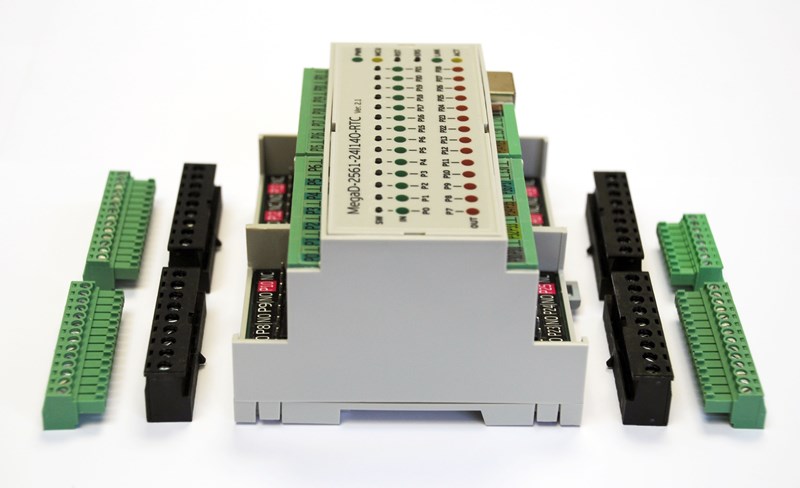

Все клеммные колодки полностью снимаются, что позволяет достать блок из щита в любой момент:

Размер колодок позволяет использовать стандартные кабели крупного сечения:

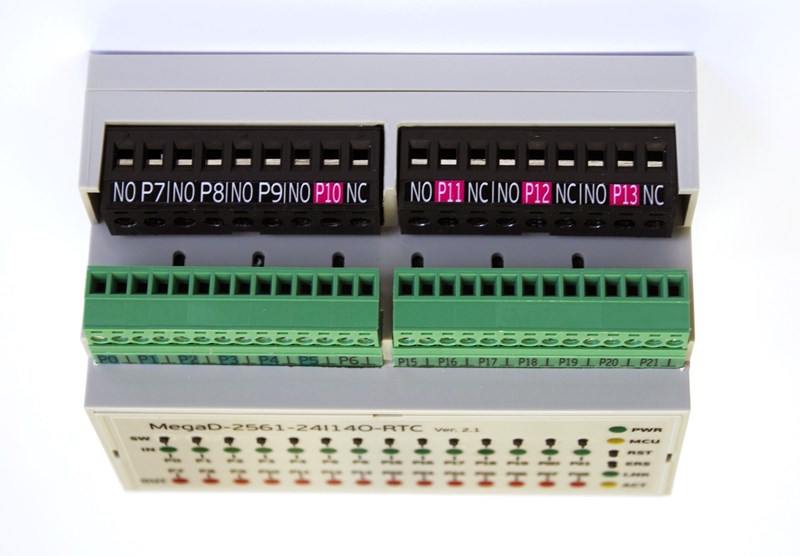

Каналы с функцией ШИМ (PWM) обозначены на клеммниках красным цветом фона.
Благодаря микро-кнопкам входов на передней панели вы сможете управлять соответствующим выходом, даже если у вас не установлен выключатель.

Можно самостоятельно заменить реле, или установить в разъём реле релейный модуль.
Внимание! Перед снятием платы реле обязательно снять нижние колодки, иначе возможна поломка корпуса! Также очень важно после сборки установить силовые колодки до щелчка!

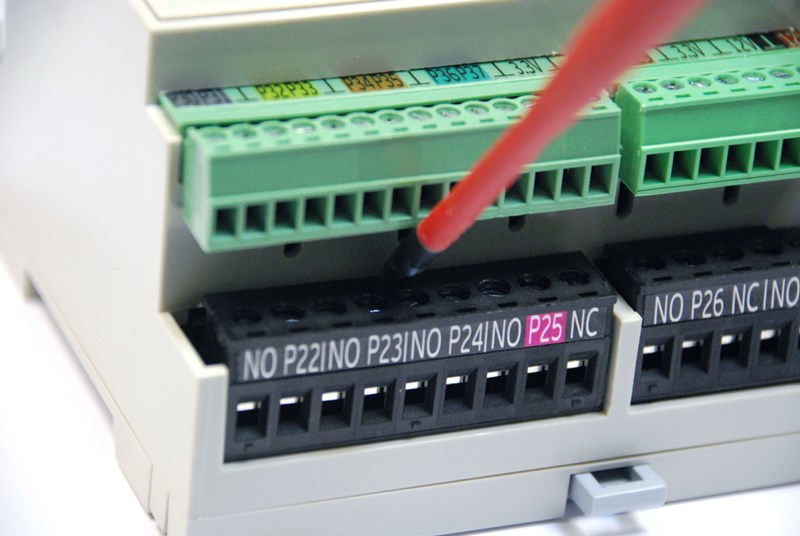

Чтобы снять нижнюю клеммную колодку, нужно поставить шлицевую отвёртку в вырез посередине и потянуть в направлении от блока:

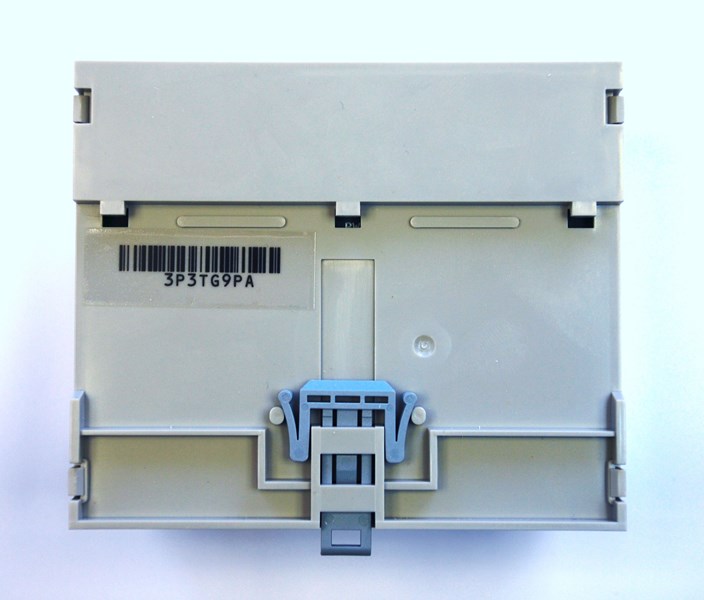

Затем нужно перевернуть блок и снять заднюю крышку (открыть шлицевой отвёрткой четыре защёлки по углам):

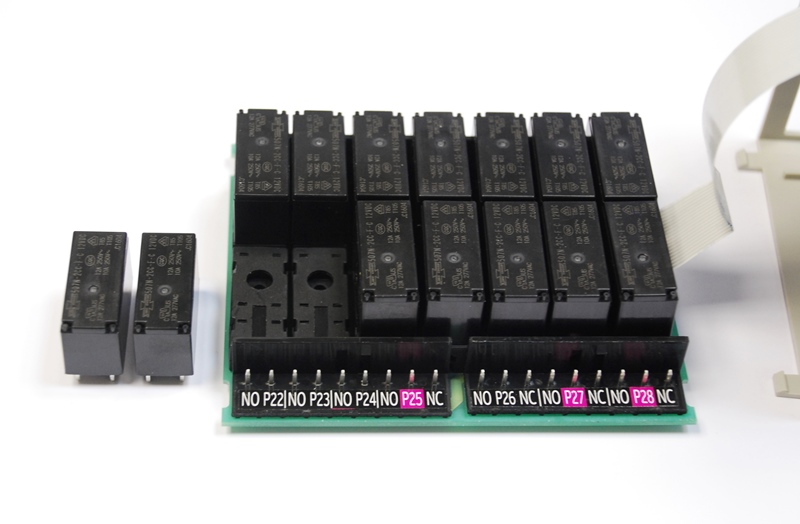

Извлечь плату реле:

Заменить реле или поставить вместо него другой доступный сменный модуль: симистор, мосфет, диммер, перемычку, модуль 0-10В или 4-20мА, усиленное реле
Диммер, модули 0-10В, 4-20мА могут работать только в каналах с функцией ШИМ (режим PWM).
Мосфет может работать в любом режиме (PWM или SW), но должен устанавливаться только в канал с функцией ШИМ, так как только у этих каналов есть клемма NC, необходимая для работы данного сменного модуля.
Перемычка может работать в любых каналах и в любом режиме.
Любые реле и симистор могут работать в любых каналах, но только в режиме SW.

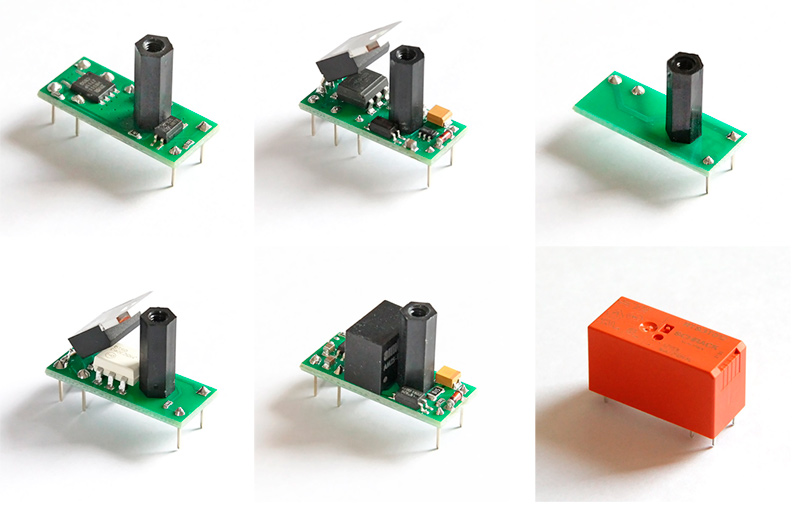

Слева направо верхний ряд: мосфет (12/24В 8А), диммем (230В 2А), перемычка (12В до 0.5А)
Нижний ряд: симистор (230В, 2А), модуль 0-10В, реле усиленное (230В 16А активная нагрузка)

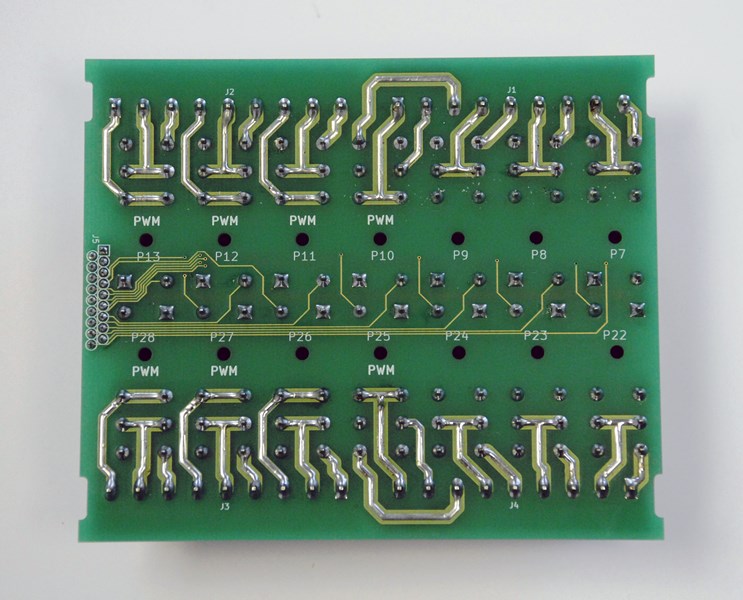

Плата реле имеет силовые дорожки увеличенной толщины, дополнительно усиленные припоем в открытой маске. Расстояния между проводниками достаточны, чтобы избежать пробоя изоляции как минимум до 1500 вольт. Маркировка PWM также обозначает диммируемый канал.

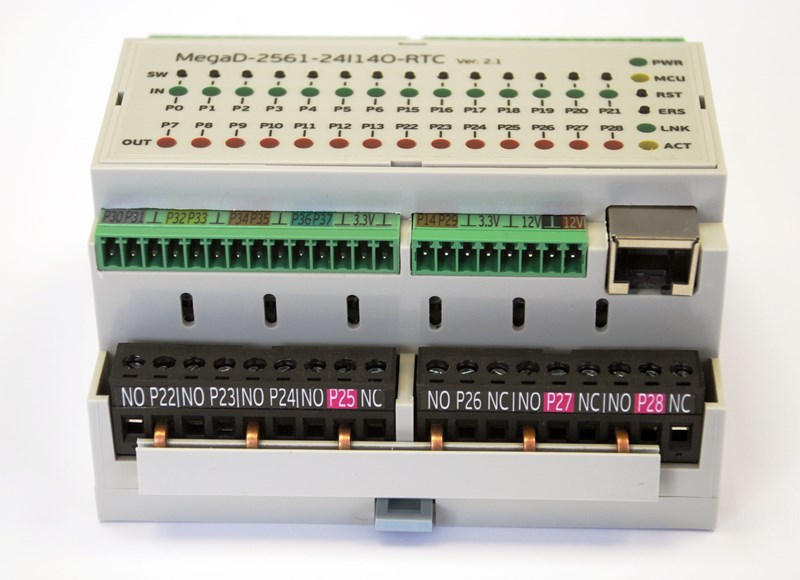

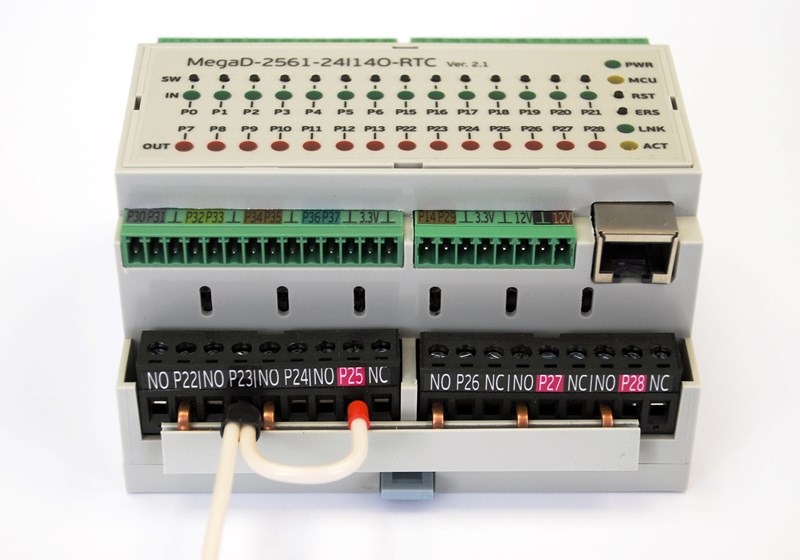

Благодаря большим колодкам возможно использование шины:

Модель шины, например, ABB CR-PJ. Подойдёт и другая с шагом 15 миллиметров или около того.
При подключении выходов (нижние силовые клеммы) верхние клеммы лучше снять.

Моноблок имеет возможность изменить режим работы входов: стандартный (защита и опторазвязка для подключения выключателей и других устройств с выходом типа "открытый коллектор" или "сухой контакт") или цифровой (для подключения датчиков и цифровых шин).

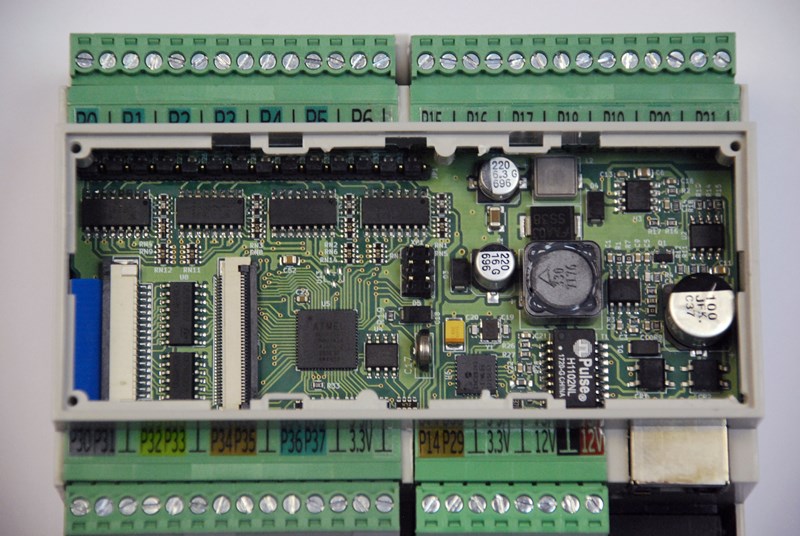

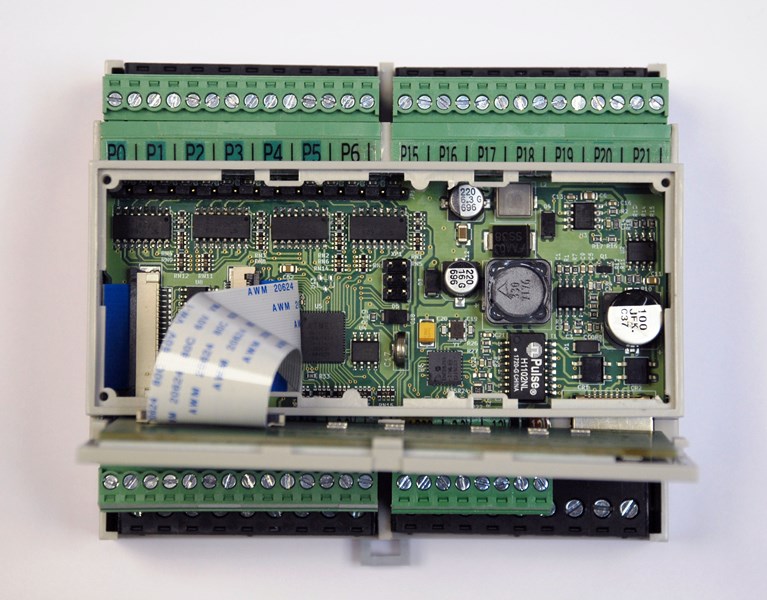

Чтобы изменить стандартный вход на цифровой и обратно, нужно открыть верхнюю крышку (при помощи шлицевой отвёртки):

Крышку лучше временно снять. Для этого нужно открыть разъём ленточного шлейфа, аккуратно потянув за середину коричневой крышки разъёма вверх.

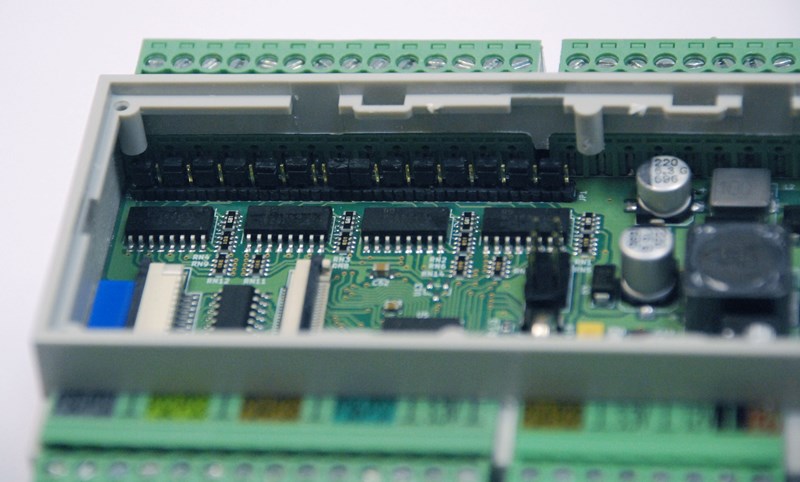

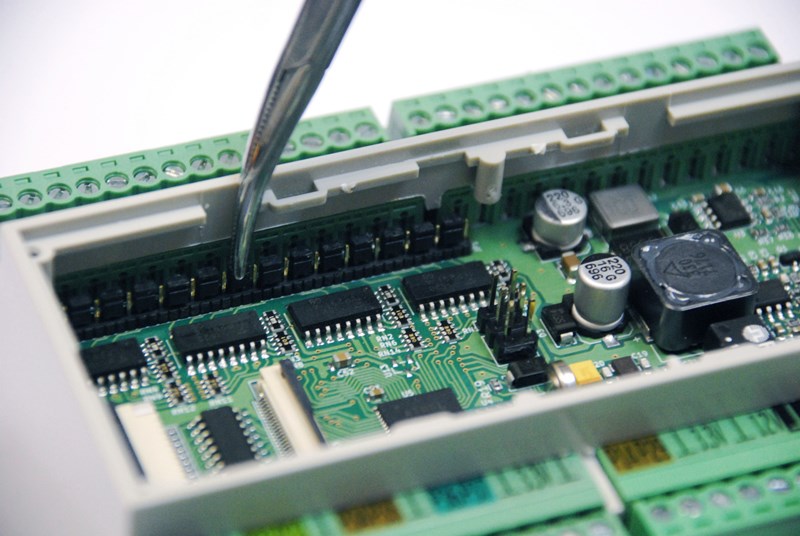

Затем при помощи пинцета снять джампер порта и переставить его (левая позиция - стандартный вход, правая - цифровой):

Порт P6 установлен как цифровой (при этом кнопка этого порта на передней панели работать, разумеется, не будет).
При переключении стандартного порта в цифровой появляется подтяжка 10кОм.

Для подключения внешнего блока питания +12В используются крайние клеммы (минус на черном фоне и +12V на красном):

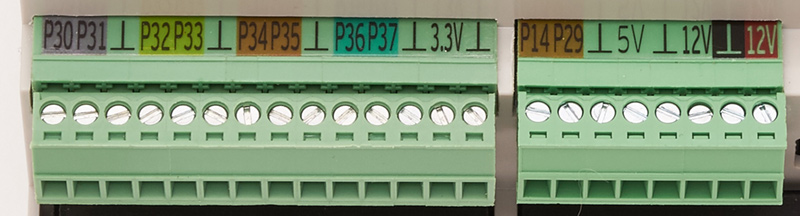

Функциональные особенности портов P30-P45

Р30, Р31 - входы с подтяжкой 4,7 кОм, аппаратный I2C, EINT,
Р32, Р33 - входы с подтяжкой 4,7 кОм, аппаратный UART, EINT,
Р36, Р37 - входы с возможностью подключения аналоговых датчиков (ADC), без подтяжки,
Р34, Р35, Р38-Р44, Р14, Р29 - входы с подтяжкой 4,7 кОм,
BA-(Р45) - выход до 2А для подключения внешней сирены или зуммера (открытый коллектор, управляет минусом нагрузки),
GND - общий провод, минус 12В, минус 3,3В,
3,3V - плюс 3,3В для питания внешних датчиков (суммарно с 12В и 5В не более 5Вт),
5V - плюс 5В для питания внешних датчиков (суммарно с 12В и 3,3В не более 5Вт),
12V - плюс 12В для питания внешних датчиков (суммарно с 3,3В и 5В не более 5Вт).
Ограничение питания внешних датчиков связано с бюджетом PoE. При подключении внешнего питания 12 вольт возможно потребление до 3А по линии 3,3 вольт и 2А по линии 5 вольт. Защита от перегрева и короткого замыкания имеется.
