MegaD-2561-V3-RTC

Краткая информация и технические характеристики универсального контроллера MegaD-2561-V3-RTC (3-е поколение).

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей изделия.
Прошивки для контроллеров MegaD-2561, инструкция по перепрошивке, обсуждение прошивки на форуме.
Отличия V3 от контроллера 2-го поколения MegaD-2561-V2.
Краткое руководство в PDF-формате.
Изображение контроллера в формате SVG.

* Контроллер MegaD-2561-V3 производится в двух версиях: с микросхемой часов реального времени (версия RTC) и без нее.
В версии без RTC в контроллере отсутствует микросхема часов, держатель и элемент питания CR2032.

Сетевой интерфейс	Ethernet (RJ45)
Питание	DC 12V (+/- 10%)
Потребляемый ток (без учета подключаемых модулей и периферии)	60 мА
Мощность встроенных DC-DC преобразователей +3.3В и 5В	до 3А
Общее количество портов (функциональность определяется исполнительными модулями)	45

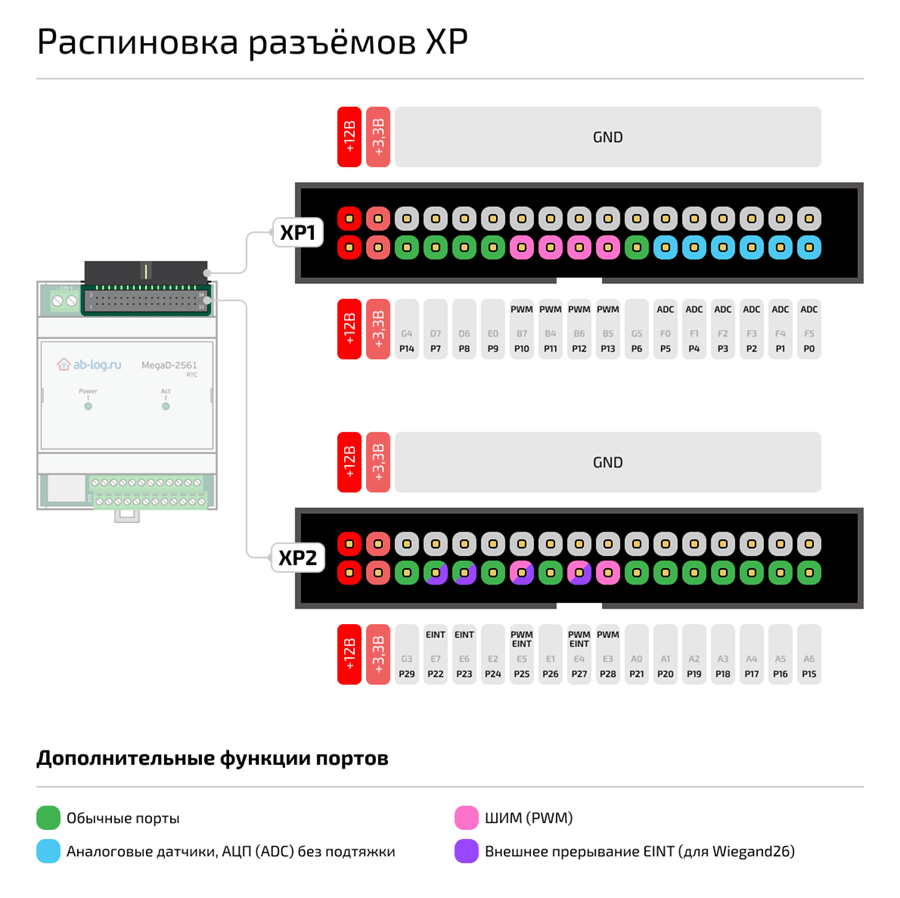

Количество 34-пиновых разъемов для подключения исполнительных модулей	2 (XP1 - 15 портов, XP2 - 15 портов)

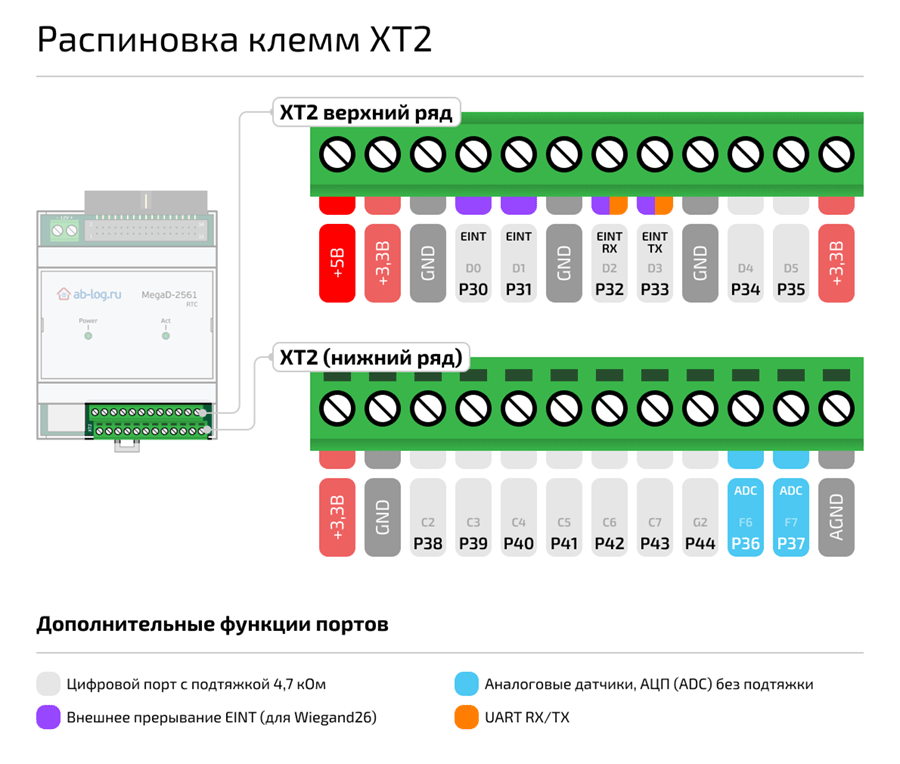

Количество цифровых портов на разъеме XT2	15 (из них 2 с функцией АЦП)
Количество подключаемых расширителей	зависит от количества свободных цифровых портов

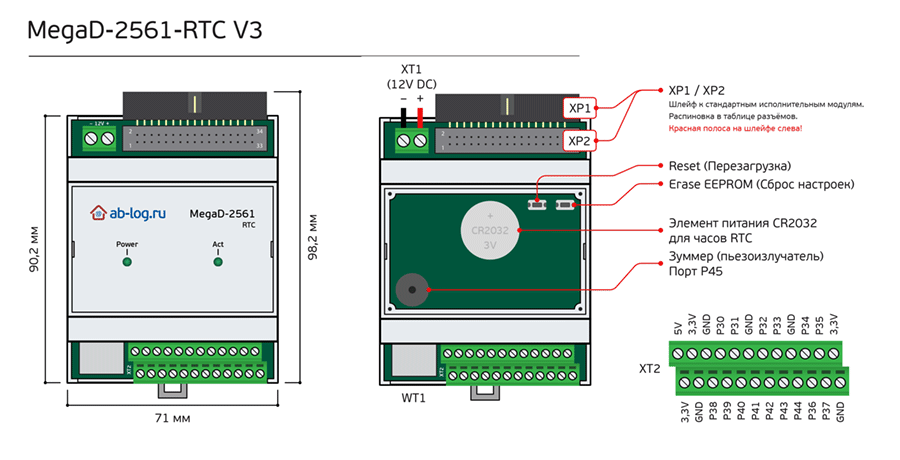

Корпус устройства	4DIN (90,2 х 71), негорючий пластик ABS UL94-V0
Температурный диапазон	от -40С до +85С
Вес	151 (RTC) 142 (без RTC)
IP-адрес по умолчанию	192.168.0.14
Строка доступа через браузер по умолчанию	http://192.168.0.14/sec
