MegaD-WallMount-Sensor-CO2-D

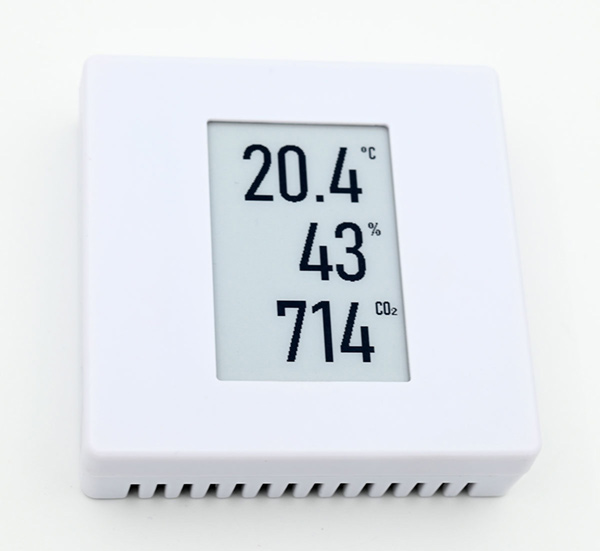

Комбинированный датчик с дисплеем E-Ink и сенсором присутствия

Комбинированный настенный датчик для помещений позволяет измерять температуру, влажность, концентрацию углекислого газа, а также отображать эти данные на неизлучающем E-Ink дисплее. Также датчик оснащен микроволновым сенсор присутствия LD2410.

Поддерживается контроллерами MegaD-2561. Подробная информация по настройке контроллера для работы с MegaD-WallMount-Sensor-CO2-D в документации.
Обсуждение модуля, вопросы-ответы и дополнительная информация на форуме.

Рабочая температура (без конденсации)	от 0 до +60°С
Исполнение	IP30
Сенсор углекислого газа, температуры и влажности	SCD41

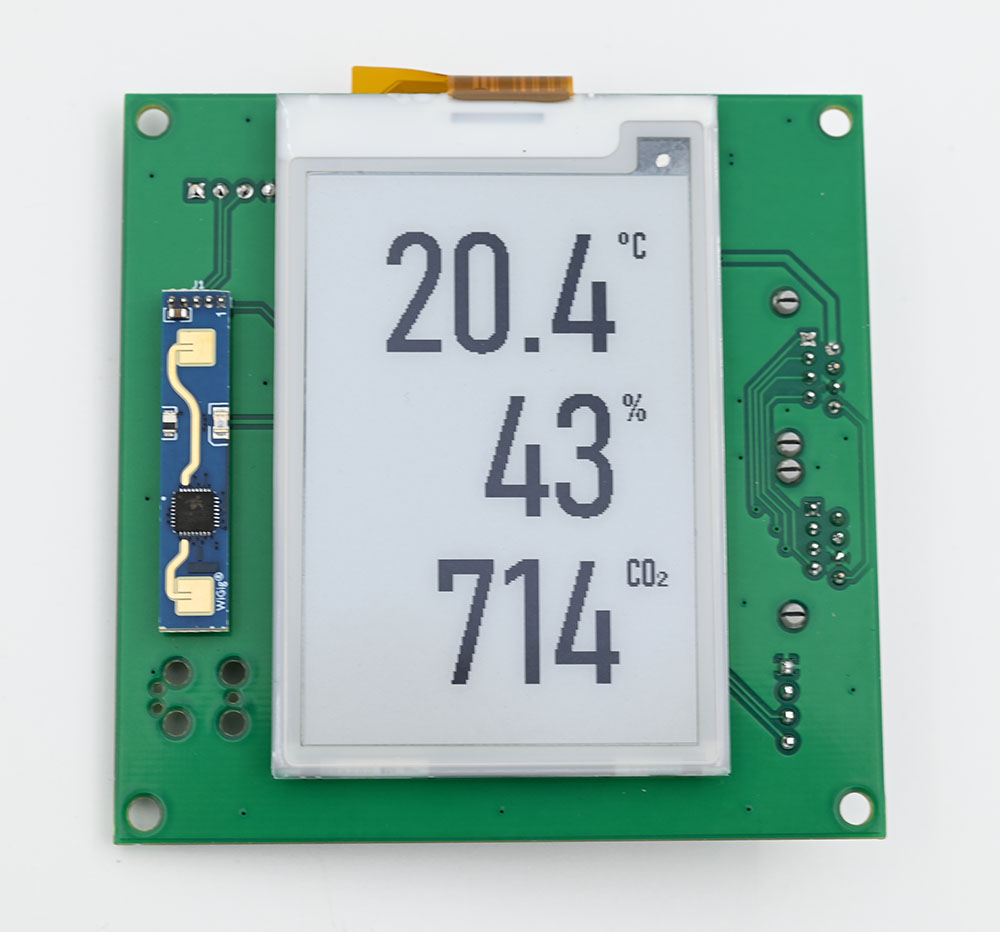

Дисплей	Неизлучающий дисплей на электронных чернилах (E-Ink)
Параметры дисплея	диагональ 2,7 дюйма, разрешение 264x176 точек
Сенсор присутствия	Микроволновый сенсор LD2410 Bluetooth, частота 24ГГц, угол зрения 120 градусов
Интерфейс	I2C, длина линии до 80 метров
Подключение	Возможность подключения через датчик трёх кнопок или выключателей
Питание	От 7 до 36 В (номинально 12 В)
Размеры	85х85х26мм
Потребляемая мощность	2Вт (12В, 180мА) пиковая
Масса	85 грамм

В датчиках установлены сенсоры LD2410 с Bluetooth (который активен некоторое время после подачи питания на датчик)

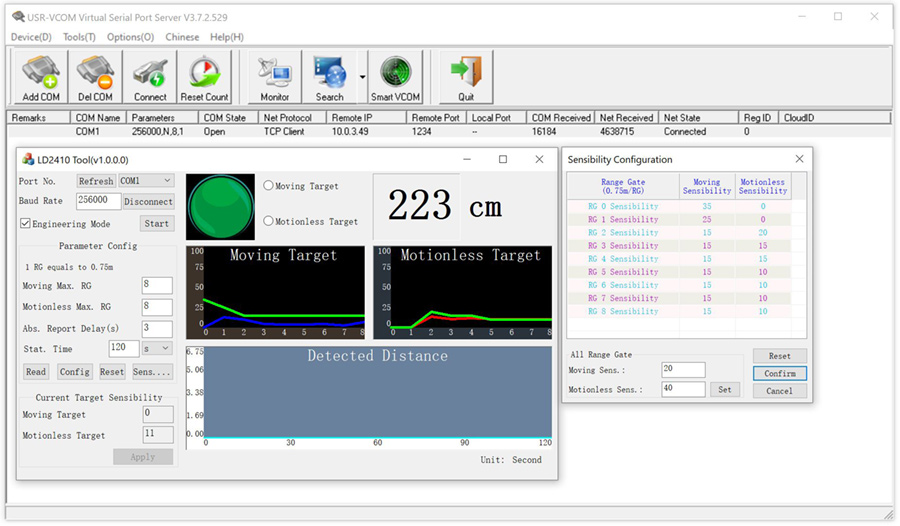

Настройка сенсора возможна при помощи LD2410 android app.
Все датчики калибруются при производстве.

Подключение (разъём RJ45 8P8C, цвет указан по стандарту Т568А) в разъём IN:
1 - SCL (общий для всех I2C сенсоров) - бело-зелёный (БЗ),
2 - +12V - зелёный (З),
3 - SDA (общий для всех I2C сенсоров) - бело-оранжевый (БО),
4 - Выход сенсора присутствия - синий (С),
5 - кнопка 1 - бело-синий (БС),
6 - -12V - оранжевый (О),
7 - кнопка 2 (БК),
8 - кнопка 3 (К).

Разъем OUT повторяет разъем IN и служит для подключения кнопок.

Некоторые особенности MegaD-WallMount-Sensor-Display:
- обычно монтируется на стену на высоте 1,8 - 2,2 метра, ориентация вентиляционных отверстий на корпусе - сверху и снизу (сенсор SCD41 - внизу),
- дисплей при отключении питания сохраняет изображение, это особенность экранов e-ink,
- применен современный дисплей с высокой скоростью обновления, хорошей яркостью и контрастностью;
- при производстве произведена калибровка температуры и влажности для компенсации нагрева сенсора SCD41 как от самого себя, так и от других компонентов в корпусе,
- датчик рассчитан на установку поверх стандартного подрозетника, крепление двумя саморезами по вертикали либо по горизонтали,
- обычно питается от 12 вольт того блока, к которому подключен,
- сенсор присутствия имеет выход типа "открытый коллектор", который при срабатывании замыкается на минус (для подключения к "стандартному" либо к "цифровому" входу, имеющему подтяжку), время срабатывания датчика установлено в 3 секунды, но может быть изменено через внешний UART,
- после подачи питания сенсор присутствия в течение нескольких минут калибруется, в течение этого времени желательно отсутствие людей в рабочей зоне (он видит даже неподвижных людей),
- корпус можно покрасить краской из баллончика в нужный цвет, если белый не устраивает (плата легко снимается),

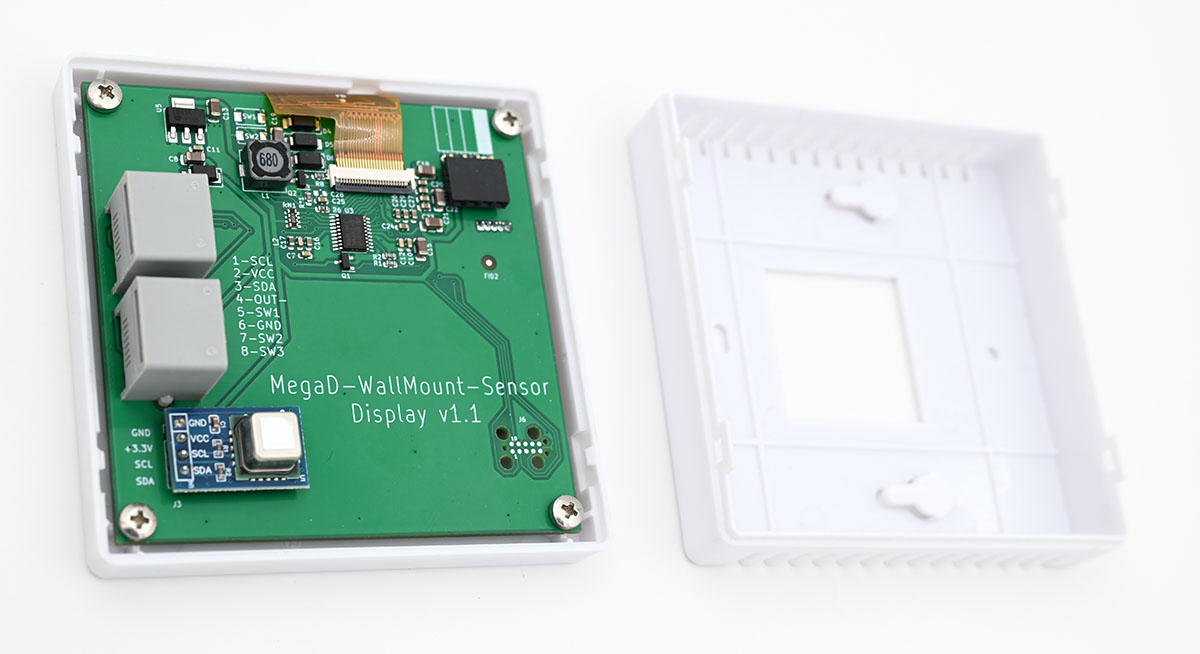

- чтобы разобрать датчик, нужно сдавить нижнюю крышку (основание) со сторон, на которых нет вентиляционных отверстий; при этом защёлки должны выйти из зацепления, и верхнюю крышку можно будет снять,
- контакты 5, 7 и 8, а также землю (минус 12 вольт) при помощи разъема OUT можно использовать для подключения смонтированного ниже датчика двухклавишного выключателя, проложив кабель шлейфом (существенная экономия кабеля).

Установленные при производстве параметры сенсора присутствия (удержание выхода при срабатывании - 3 секунды, дальность - 6 метров (максимально возможная; реальная - около 5 метров))
