MegaD-WallMount-Sensor

Многофункциональный комбинированный датчик для помещений

Комбинированный настенный датчик для помещений MegaD-WallMount-Sensor позволяет измерять температуру, влажность, освещенность, а также оснащен датчиком движения и ИК-передатчиком.
В версии MegaD-WallMount-Sensor-CO2 устройство оснащено сенсором углекислого газа.

Поддерживается контроллерами MegaD-2561. Подробная информация по настройке контроллера для работы с GSM-UPS в документации.
Обсуждение модуля, вопросы-ответы и дополнительная информация на форуме.

Рабочая температура (без конденсации)	от -40 до +85°С
Исполнение (по спецзаказу возможна влагозащита)	IP30
Сенсор температуры и влажности	HTU21D (SCD41 в версии CO2)
Сенсор освещённости	MAX44009
PIR-сенсор движения	Угол зрения 155°, регулировка чувствительности с индикацией срабатывания
ИК-передатчик	Длина волны 940нм, мощность 160мВт
Датчик СО2	SCD41, диапазон 400-5000ppm (только для версии CO2)
Интерфейс	I2C, длина линии до 80 метров
Подключение	Возможность подключения через датчик двухкнопочного выключателя
Питание	От 7 до 36 В (номинально 12 В); при использовании ИК-передатчика — обязательно 12 В моноблока
Размеры	85х85х26мм (+8мм линза)
Потребляемая мощность	0,9Вт (12В 75мА) пиковая; при подключенном сенсоре СО2 и 0,1Вт без него
Масса	75 гр.

Подключение (разъём RJ45 8P8C, цвет указан по стандарту Т568А):
1 - SCL (общий для всех I2C сенсоров) - бело-зелёный (БЗ),
2 - +12V - зелёный (З),
3 - SDA (общий для всех I2C сенсоров) - бело-оранжевый (БО),
4 - Выход PIR-сенсора движения - синий (С),
5 - Вход ИК-передатчика (ШИМ -12 вольт) - бело-синий (БС),
6 - -12V - оранжевый (О),
7 - кнопка 1 (БК),
8 - кнопка 2 (К).

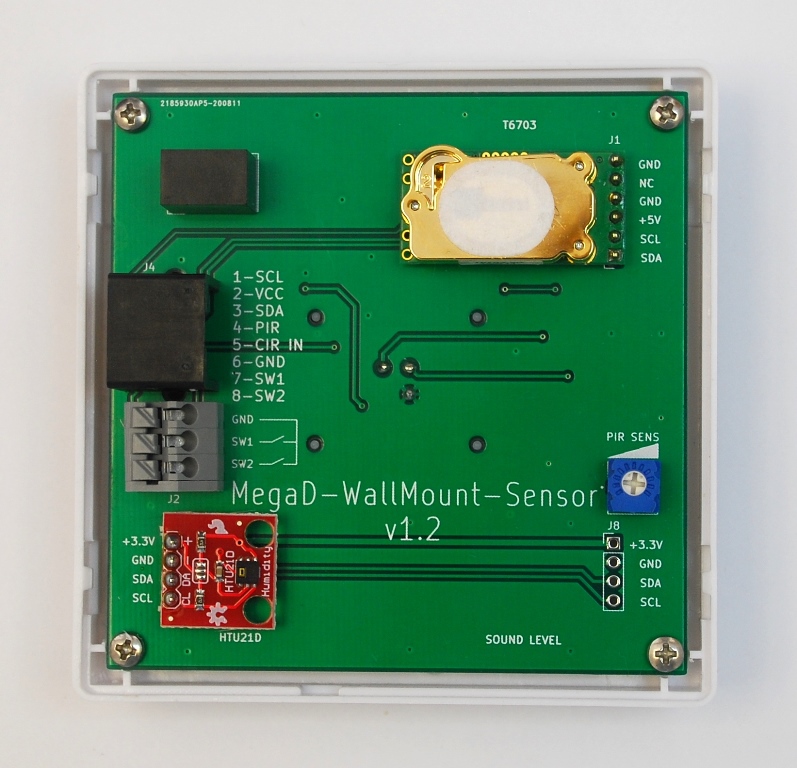

На фотографии выше предыдущая версия датчика с сенсором углекислого газа T6703. В текущий момент все датчики MegaD-WallMount-Sensor-CO2 производятся с более современными и надежными сенсорами SCD41.

Некоторые особенности:
- обычно монтируется на стену на высоте 1,8 - 2,2 метра, ориентация вентиляционных отверстий на корпусе - сверху и снизу (сенсор HTU21D - внизу),
- рассчитан на установку поверх стандартного подрозетника, крепление двумя саморезами по вертикали либо по горизонтали,
- при использовании ИК-передатчика требуется питание 12 вольт от Меги, без использования ИК-передатчика возможно питание от 7 до 36 вольт, минус датчика и Меги должен быть общий,
- сенсор движения имеет выход типа "открытый коллектор", который при срабатывании замыкается на минус (для подключения к "стандартному" входу MegaD-2561), время срабатывания датчика фиксировано (около 1,5 секунд),
- после подачи питания сенсор движения в течение нескольких минут калибруется, в течение этого времени возможны ложные срабатывания или несрабатывания, это нормально,
- ИК-передатчик (для управления бытовой техникой), подключается к ШИМ-выходам моноблока путём замены реле на модуль-перемычку (либо к MegaD-2561 V3 через модуль ИК-передатчика),
- корпус можно покрасить нитрокраской из баллончика в нужный цвет, если белый не устраивает (плата и линза легко снимается),
- чтобы разобрать датчик, нужно сдавить нижнюю крышку (основание) со сторон, на которых нет вентиляционных отверстий; при этом защёлки должны выйти из зацепления, и верхнюю крышку можно будет снять,
- контакты 7 и 8, а также землю (минус 12 вольт) при помощи клеммника можно использовать для подключения смонтированного ниже датчика двухклавишного выключателя, проложив кабель шлейфом (существенная экономия кабеля).

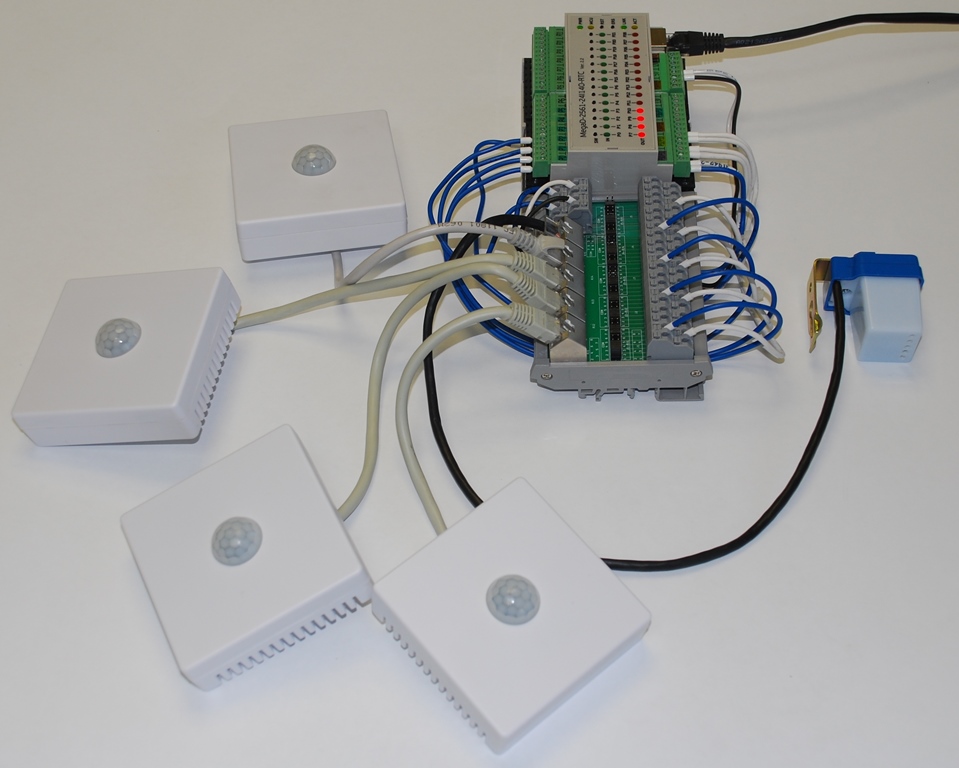

Комбинированные датчики имеют интерфейс I2C, который позволяет подключать их к MegaD-2561 кабелем UTP-5E или UTP-6 (витой парой) на расстоянии до 80 метров.
