Краткая информация и технические характеристики сменного модуля MD-0-10V

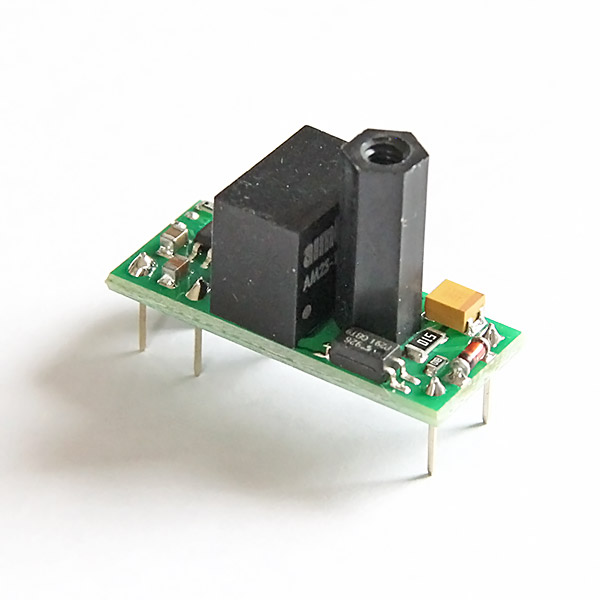

Модуль MD-0-10V - это изолированный преобразователь ШИМ в аналоговый сигнал 0-10В. Имеет полную гальваническую развязку входных и выходных цепей.
Модуль предназначен для установки в блоки, которые оснащены сокетами для реле/сменных модулей (только в каналы с поддержкой ШИМ/PWM):

• Контроллер MegaD-2561-31I15O-RTC-PoE Моноблок (P10, P11, P12, P13, P25, P27, P28)
• Исполнительный модуль MegaD-8I7O-X для контроллеров MegaD-2561 (XP1: P10, P11, P12, P13; XP2 - P25, P27, P28)
• Расширитель MegaD-16U-XT (все каналы)

Подключение: NO - минус нагрузки, P - сигнал 0-10В (плюс нагрузки)
Частота ШИМ (поле Freq в настройках): Low (для родных портов контроллера); 380-400 Гц (для расширителя MegaD-16U-XT)

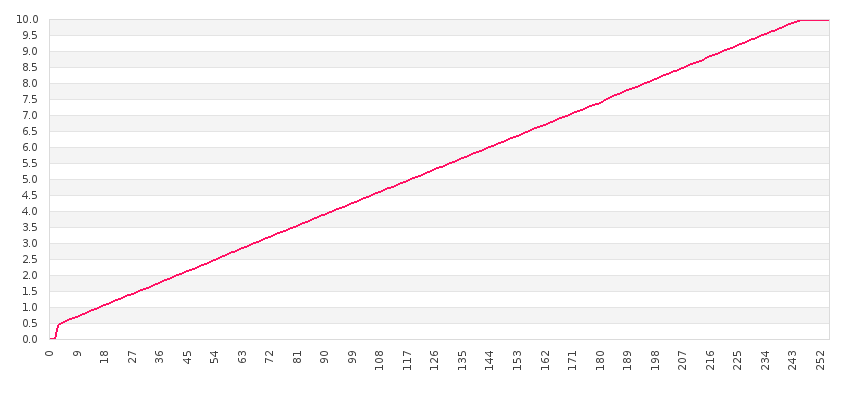

График линейности (зависимость выходного сигнала от значения ШИМ 0-255) при установке модуля в родные порты контроллера

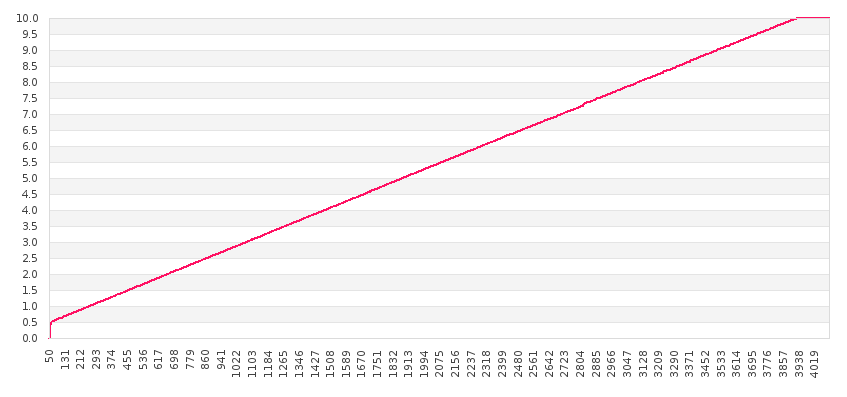

График линейности (зависимость выходного сигнала от значения ШИМ 55-4095) при установке модуля в порты расширителя MegaD-16U-XT

Из-за конструктивных особенностей расширителя MegaD-16U-XT эффективный рабочий диапазон ШИМ для корректной работы модуля: 55-4095.
Не рекомендуется использовать модуль со значениями ШИМ менее 55 (1-54), так как при такой сверхвысокой скважности модуль может работать нестабильно.
