Краткая информация и технические характеристики сменного модуля MD-1-20mA

Модуль MD-1-20mA - это изолированный преобразователь ШИМ в аналоговый сигнал 1-20мА (токовая петля). Имеет полную гальваническую развязку входных и выходных цепей. В отличие от аналогичного модуля MD-4-20мА имеет более широкий эффективный выходной диапазон.
Модуль предназначен для установки в блоки, которые оснащены сокетами для реле/сменных модулей (только в каналы с поддержкой ШИМ/PWM):

• Контроллер MegaD-2561-31I15O-RTC-PoE Моноблок (P10, P11, P12, P13, P25, P27, P28)
• Исполнительный модуль MegaD-8I7O-X для контроллеров MegaD-2561 (XP1: P10, P11, P12, P13; XP2 - P25, P27, P28)
• Расширитель MegaD-16U-XT (все каналы)

Подключение: NO - минус нагрузки, P - сигнал 1-20мА (плюс нагрузки)
Частота ШИМ (поле Freq в настройках): Low (для родных портов контроллера); 380-400Гц (для расширителя MegaD-16U-XT)

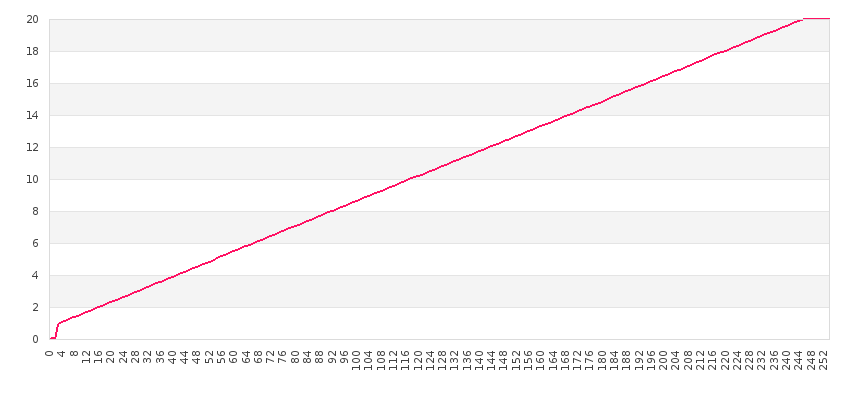

График линейности (зависимость выходного сигнала от значения ШИМ 0-255) на родных портах контроллера

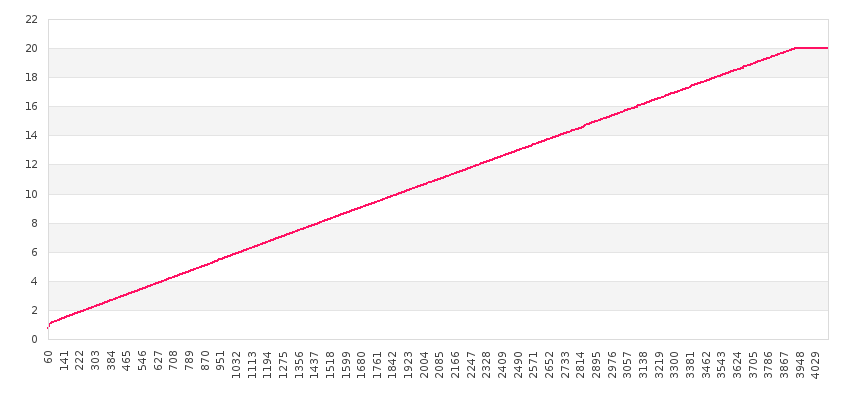

График линейности (зависимость выходного сигнала от значения ШИМ 60-4095) при установке модуля в порты расширителя MegaD-16U-XT

Из-за конструктивных особенностей расширителя MegaD-16U-XT эффективный рабочий диапазон ШИМ для корректной работы модуля: 60-4095.
Не рекомендуется использовать модуль со значениями ШИМ менее 60 (1-59), так как при такой сверхвысокой скважности модуль может работать нестабильно.
