MegaD-14-IOR V2

Краткая информация и технические характеристики исполнительного модуля MegaD-14-IOR для контроллеров MegaD-2561

Модуль снят с производства (EOL). Прямая замена с полной совместимостью: MegaD-14-IOR V3.

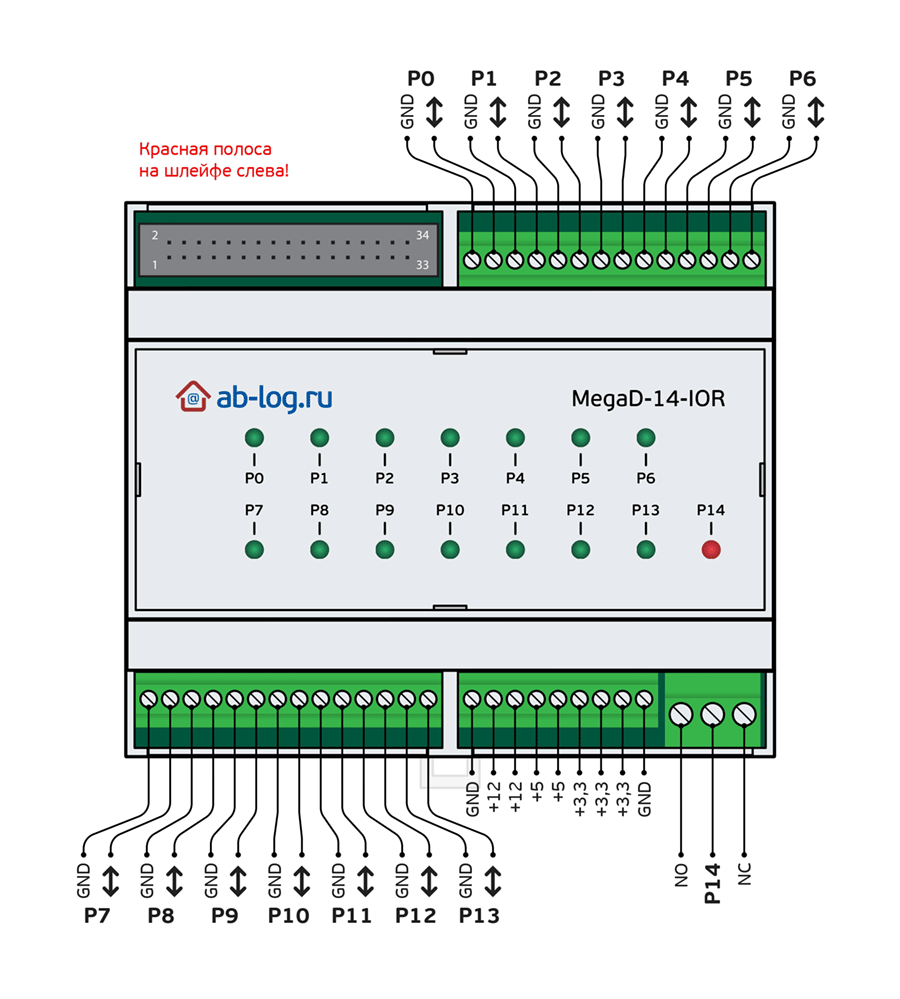

Данный модуль подключается шлейфом к любому из двух 34-пиновых разъемов контроллера (XP1, XP2).
Модуль не предназначен для подключения к контроллеру MegaD-2561-31I15O в исполнении Моноблок.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Краткое руководство в PDF-формате.

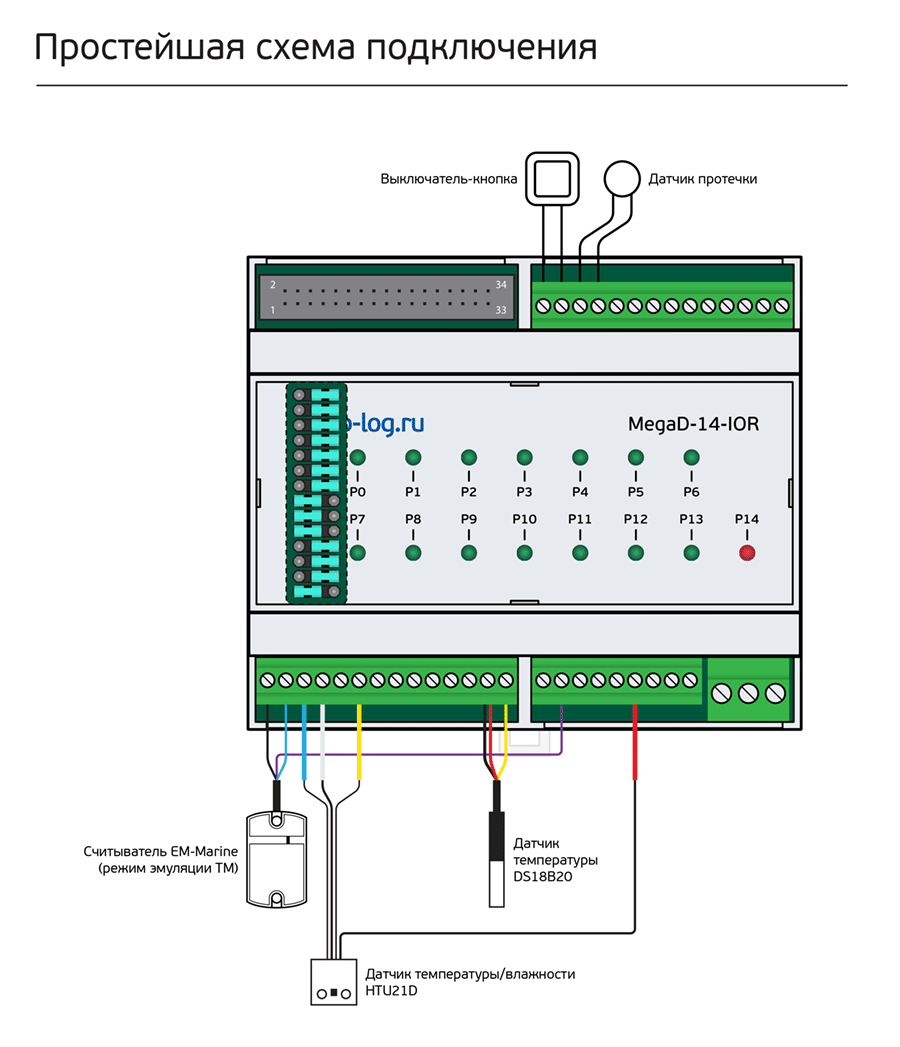

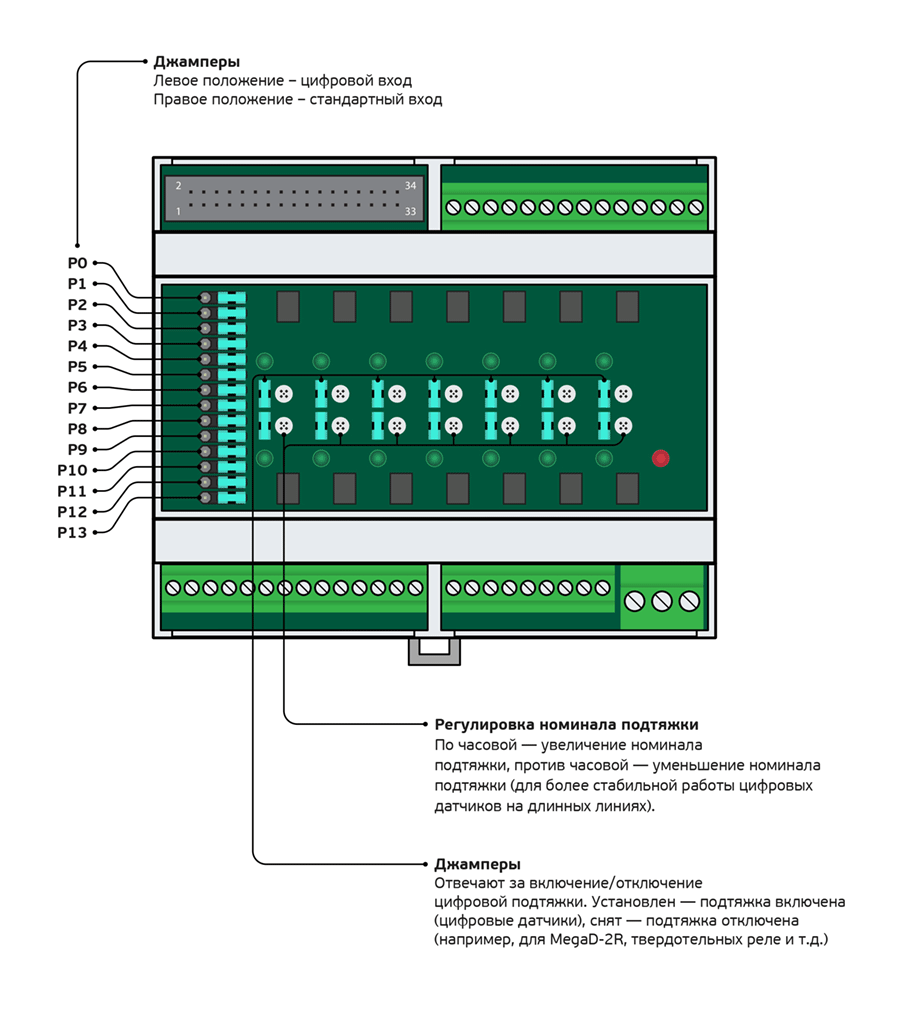

Отличительной особенностью модуля MegaD-14-IOR является возможность с помощью джамперов самостоятельно изменять режим работы входа: стандартный (для кнопок), цифровой (для цифровых датчиков), прямой (для аналоговых датчиков или подключения внешних драйверов).
Обзор MegaD-14-IOR Ver 1.0. В версии 2.0 реле сменное и установлено в сокет (допускается установка других модулей), иное расположение клеммников, более мощные DC-DC преобразователи для питания датчиков.

Тип модуля	стандартный
Питание	по шлейфу от контроллера
Количество настраиваемых входов	14
Типы настроек входов
Стандартный вход	выключатели, герконы, датчики с выходом типа "открытый коллектор"
Цифровой вход/выход с регулируемой подтяжкой	датчики, считыватели и прочие устройства, работающие по цифровым шинам
Цифровой вход без подтяжки	аналоговые датчики, драйверы устройств, MegaD-2R
Количество силовых выходов	1
Типы сменных модулей для выхода:
Реле (установлено по умолчанию)	16А (~3,5 кВт)*
Симистор (диммер установить нельзя)	2А (10-230В, переменный ток)
Mosfet (только в режиме ON/OFF)	8A (12–24В, постоянный ток)
Модуль 0-10В	аналоговый выход тип «напряжение»
Модуль 4-20мА	аналоговый выход тип «ток»
Перемычка	500мА
Максимальный потребляемый ток модуля	220мА (без учета подключаемых датчиков)
Мощность собственных встроенных DC-DC преобразователей +3.3В и 5В	до 3А (на каждый типа напряжения)
Максимальное сечение провода	для входов: 1.5мм2 (16 AWG) для выходов: 2.5 мм2 (12 AWG)
Размеры корпуса	106.25 × 90.2 × 57.5 мм (6 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес (включая шлейф)	250 гр.
Температурный диапазон	от -40°С до +85°С

* Максимальный ток коммутации для реле (16А) указан для активной/резистивной нагрузки при напряжениях до 250В (переменный ток) и 24В (постоянный ток).

NO (нормально разомкнутый контакт, Normal Open)
NC (нормально замкнутый контакт, Normal Closed)
